Przekaźnik elektromagnetyczny, miniaturowy 48V, 6A, RM699BV-3011-85-1048 | 2613697 Relpol

Alternatywny kod produktu: RM699BV-3011-85-1048

Opis i Kluczowe Cechy

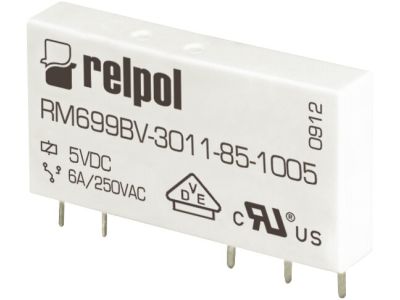

Przekaźnik elektromagnetyczny miniaturowy o symbolu 2613697 (seria RM699BV) to komponent przeznaczony do montażu na PCB lub w gnieździe wtykowym PI6W-1P na szynie 35 mm. Wyposażony w jeden zestyk przełączny (1P) o prądzie 6 A przy 250 V AC (tryb AC1) oraz 6 A przy 24 V DC (tryb DC1), zasilany cewką 48 V DC. Szerokość zaledwie 5 mm pozwala na oszczędność miejsca w rozdzielnicy lub na płytce drukowanej.

• Napięcie cewki 48 V DC: precyzyjne sterowanie w systemach automatyki przemysłowej i budynkowej, kompatybilność z sygnałami z PLC i sterowników.
• Prąd 6 A / napięcie 250 V AC (AC1): bezpieczne łączenie obciążeń rezystancyjnych i małych silników, bez ryzyka przegrzania styków.
• Zestyk przełączny 1P (11-12-14): uniwersalność – jedna cewka obsługuje zarówno obwód normalnie zamknięty (NC), jak i normalnie otwarty (NO).
• Materiał styków AgSnO2: wysoka odporność na erozję łukową i długotrwała stabilność parametrów elektrycznych.
• Stopień ochrony IP64: odporność na pył i bryzgi wody – idealny do pracy w warunkach przemysłowych i wilgotnych pomieszczeń.
• Szerokość 5 mm: kompaktowa budowa umożliwia gęste upakowanie na szynie DIN lub na płytce PCB, oszczędzając miejsce w szafie sterowniczej.

Zgodność z Normami

Przekaźnik spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikację CE. Przeznaczony do stosowania w instalacjach niskiego napięcia w obwodach sterowania i automatyki.

Zastosowanie

Miniaturowy przekaźnik 2613697 znajduje zastosowanie wszędzie tam, gdzie wymagane jest niezawodne przełączanie sygnałów lub niewielkich obciążeń w systemach sterowania. Sprawdzi się szczególnie w:

• Sterowaniu sygnalizacją świetlną i akustyczną – załączanie lamp, brzęczyków, LED-ów w szafach sterowniczych.
• Przekazywaniu impulsów sterujących do styczników, przekaźników pośredniczących, modułów czasowych (serie PI6, PIR6W, PIR6WT-1Z).
• Izolacji galwanicznej pomiędzy obwodem sterującym (cewka 48 V DC) a obwodem wykonawczym (styki 6 A/250 V AC/DC).
• Automatyce budynkowej – sterowanie roletami, bramami, ogrzewaniem, wentylacją w systemach inteligentnego budynku.

Wskazówki Montażowe

Montaż przekaźnika może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP, przy odłączonym napięciu. Urządzenie montuje się bezpośrednio na płytce drukowanej (lutowanie) lub w gnieździe wtykowym PI6W-1P, które następnie instalowane jest na szynie TH35 (DIN). Przekrój przewodów podłączeniowych należy dobrać do prądu znamionowego 6 A (zalecany min. 1,5 mm² w przypadku okablowania gniazda). Moment dokręcania śrub w gnieździe – zgodnie z dokumentacją producenta. Przed rozpoczęciem jakichkolwiek prac bezwzględnie odłączyć napięcie zasilające.

FAQ

• Czy przekaźnik posiada podświetlenie lub diodę sygnalizacyjną? Nie, w podstawowej wersji nie ma wbudowanej diody LED ani podświetlenia. Sygnalizację stanu załączenia cewki można zrealizować za pomocą zewnętrznych elementów (np. modułów LED z serii PIR6W lub osobnej diody szeregowej).
• Jaki jest stopień ochrony obudowy przekaźnika? Przekaźnik posiada stopień ochrony IP64, co oznacza całkowitą ochronę przed pyłem oraz ochronę przed bryzgami wody z dowolnego kierunku – nadaje się do stosowania w zapylonych i wilgotnych środowiskach przemysłowych.
• Jak działa zestyk przełączny 1P? Przekaźnik posiada jeden zestyk przełączny z wyprowadzeniami 11 (wspólny), 12 (normalnie zamknięty NC) i 14 (normalnie otwarty NO). W stanie niezasilonym styki 11-12 są zwarte, a 11-14 rozwarte. Po podaniu napięcia na cewkę styki przełączają: 11-12 rozwierają się, a 11-14 zwierają.
