Przekaźnik elektromagnetyczny, miniaturowy 240V, 5A, IP40, R2M-2012-23-5240 | 803386 Relpol

Alternatywny kod produktu: R2M-2012-23-5240

Opis i Kluczowe Cechy

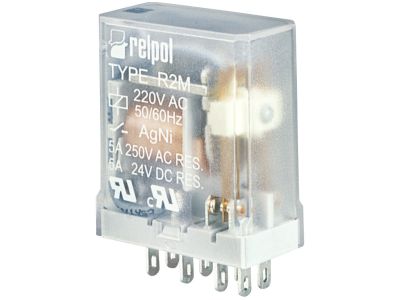

Przekaźnik elektromagnetyczny miniaturowy R2M-2012-23-5240 (symbol 803386) wyposażony w dwa zestawy styków przełącznych (2P), przystosowany do montażu w gnieździe wtykowym GZ2. Napięcie cewki 240 V AC oraz obciążalność prądowa 5 A (AC1/250 V, DC1/24 V) gwarantują niezawodną pracę w standardowych obwodach sterowania. Kompaktowe wymiary (27,5×14×32,9 mm) oszczędzają miejsce w szafie sterowniczej.

• Napięcie cewki 240 V AC: umożliwia bezpośrednie sterowanie z typowych obwodów oświetleniowych i gniazd wtykowych bez konieczności stosowania dodatkowego zasilacza.
• Obciążalność prądowa 5 A (AC1/250 V, DC1/24 V): wystarczająca do przełączania odbiorników indukcyjnych i rezystancyjnych o umiarkowanej mocy – np. styczników, zaworów, oświetlenia.
• Dwa zestawy styków przełącznych (2P): pozwalają na sterowanie dwoma niezależnymi obwodami z jednego sygnału sterującego, co upraszcza okablowanie.
• Styki z materiału AgNi: charakteryzują się niską rezystancją przejścia i wysoką odpornością na zużycie łukowe, co wydłuża żywotność przekaźnika.
• Stopień ochrony IP40 (przekaźnik) / IP20 (zestaw z gniazdem): zapewnia ochronę przed ciałami stałymi i przypadkowym dotknięciem części pod napięciem w typowych warunkach szaf sterowniczych.
• Miniaturowa obudowa (27,5×14×32,9 mm): idealna do aplikacji, gdzie każdy milimetr przestrzeni montażowej jest na wagę złota – np. w rozdzielnicach modułowych lub szafach automatyki.

Zgodność z Normami

Produkt spełnia wymagania dyrektyw europejskich i jest opatrzony znakiem CE. Przeznaczony do stosowania w instalacjach niskiego napięcia zgodnie z ogólnie przyjętymi standardami branżowymi. Szczegółowe certyfikaty dostępne na żądanie producenta.

Zastosowanie

Przekaźnik miniaturowy 803386 znajduje zastosowanie wszędzie tam, gdzie potrzebna jest niezawodna separacja galwaniczna oraz przełączanie obwodów przy niewielkiej mocy cewki. Sprawdzi się zarówno w automatyce budynkowej, jak i przemysłowej.

• Sterowanie oświetleniem, wentylacją, roletami i bramami w budynkach mieszkalnych oraz biurowych.
• Przekazywanie sygnałów impulsowych do styczników, przekaźników mocy lub wejść sterowników PLC.
• Sygnalizacja stanów pracy urządzeń (np. załączenie pompy, alarmu) w tablicach rozdzielczych.
• Interfejs między układami niskonapięciowymi (24 V DC) a obwodami 230 V AC w szafach sterowniczych maszyn.

Wskazówki Montażowe

Montaż przekaźnika i gniazda może być wykonywany wyłącznie przez osoby posiadające uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie we wszystkich obwodach.

Przekaźnik wciska się w gniazdo wtykowe GZ2 (w zestawie). Gniazdo przeznaczone jest do montażu na szynie TH35 zgodnie z dokumentacją producenta. Przekrój przewodów dobrać do prądu obciążenia (min. 0,5 mm², max. 2,5 mm² dla gniazda). Moment dokręcania śrub zacisków zgodny z instrukcją – typowo 0,5 Nm. Po zamontowaniu należy sprawdzić działanie ręcznie (np. miernikiem) przed włączeniem napięcia.

FAQ

• Czy przekaźnik ma wbudowane podświetlenie? Nie, produkt nie jest wyposażony w diodę LED ani inne źródło światła. Stan załączenia można określić miernikiem lub na podstawie mechanicznego wskaźnika (jeśli widoczny w obudowie).
• Jaki jest rzeczywisty stopień ochrony? Sam przekaźnik posiada IP40 – ochrona przed ciałami stałymi większymi niż 1 mm. W komplecie z gniazdem GZ2 i obejmą zestaw osiąga IP20, co jest standardem dla aparatury montowanej w rozdzielnicach zamykanych drzwiami.
• Jak działają styki – czy są normalnie otwarte czy zamknięte? Każdy z dwóch zestawów styków jest przełączny: w stanie spoczynkowym (cewka niezasilona) pin wspólny (11/21) połączony jest z pinem NC (12/22), a NO (14/24) jest rozwarty. Po podaniu napięcia na cewkę styki przełączają się – NO zwierają się, NC rozwierają. To typowa konfiguracja monostabilna.
