Przekaźnik elektromagnetyczny, miniaturowy 18V, 10A, IP67, RM12N-3011-35-1018 | 2615003 Relpol

Alternatywny kod produktu: RM12N-3011-35-1018

Opis i Kluczowe Cechy

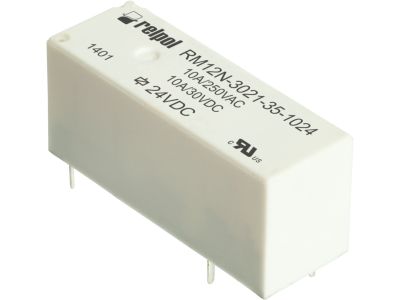

Przekaźnik elektromagnetyczny miniaturowy o symbolu 2615003 to kompaktowy element przeznaczony do montażu na płytce drukowanej. Wyposażony w jeden zestyk przełączny (SPDT) z wyprowadzeniami 11-12-14, zapewnia elastyczność w sterowaniu obwodami. Przy prądzie znamionowym AC1 10A / 250V AC oraz DC1 10A / 30V DC gwarantuje bezpieczną pracę w typowych aplikacjach sterowniczych i sygnalizacyjnych. Napięcie cewki 18V DC oraz miniaturowe wymiary 28,8 x 10,3 x 12,5 mm ułatwiają integrację w ciasnych przestrzeniach. Stopień ochrony IP67 chroni przed pyłem i wilgocią.

• Zestyk przełączny 1P (SPDT): Umożliwia pracę w konfiguracji NO/NC, co daje swobodę w projektowaniu układów sterowania i sygnalizacji.
• Prąd znamionowy AC1 10A / 250V AC: Przystosowany do obciążeń rezystancyjnych w instalacjach przemysłowych i budynkowych bez ryzyka przegrzania styków.
• Prąd znamionowy DC1 10A / 30V DC: Bezpieczna łączność w obwodach stałoprądowych, np. w systemach automatyki i PLC.
• Napięcie cewki 18V DC: Kompatybilne z typowymi zasilaczami sterowniczymi, ułatwia integrację w istniejących systemach.
• Stopień ochrony IP67: Pyłoszczelny i wodoodporny – nadaje się do pracy w trudnych warunkach środowiskowych, także w aplikacjach narażonych na wilgoć i kurz.
• Materiał styków AgSnO2: Wysoka odporność na zużycie i minimalne przenoszenie materiału, co wydłuża żywotność przekaźnika.
• Miniaturowe wymiary (28,8 x 10,3 x 12,5 mm): Oszczędność miejsca na płytce PCB, idealne do kompaktowych urządzeń i sterowników.

Zgodność z Normami

Przekaźnik spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikat CE. Produkt został zaprojektowany i wykonany zgodnie z uznanymi standardami branżowymi, co gwarantuje bezpieczeństwo i niezawodność w przewidzianych zastosowaniach.

Zastosowanie

Dzięki małym gabarytom, solidnym stykom i odporności na warunki zewnętrzne przekaźnik 2615003 sprawdza się w wielu obszarach automatyki i elektrotechniki.

• Sterowanie odbiornikami rezystancyjnymi w szafach sterowniczych i rozdzielnicach.
• Generowanie impulsów do styczników, przekaźników pomocniczych lub wejść cyfrowych sterowników PLC.
• Sygnalizacja stanów awaryjnych i statusu urządzeń w systemach alarmowych i monitoringu.
• Automatyka budynkowa – np. sterowanie oświetleniem, wentylacją czy żaluzjami w aplikacjach wymagających szczelności IP67.

Wskazówki Montażowe

Montaż przekaźnika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie we wszystkich obwodach. Element przeznaczony jest do lutowania w płytkę drukowaną – należy przestrzegać zaleceń producenta dotyczących temperatury i czasu lutowania. Przekrój ścieżek na PCB dobrać do prądu obciążenia (maks. 10A). Wszelkie modyfikacje i podłączanie przewodów wykonywać zgodnie z dokumentacją techniczną.

FAQ

• Jaki stopień ochrony ma ten przekaźnik? Przekaźnik posiada klasę szczelności IP67 – jest całkowicie pyłoszczelny i odporny na chwilowe zanurzenie w wodzie, co pozwala na stosowanie go w wymagających warunkach.
• Jaki typ zestyków zastosowano? Przekaźnik wyposażony jest w jeden zestyk przełączny (SPDT), który umożliwia pracę zarówno w trybie zwiernym (NO, wyprowadzenie 14), jak i rozwiernym (NC, wyprowadzenie 11) względem wspólnego styku (12).
• Jakie jest napięcie cewki? Napięcie zasilania cewki wynosi 18 V DC. Umożliwia to bezpośrednie sterowanie z typowych źródeł napięcia stałego stosowanych w automatyce.
