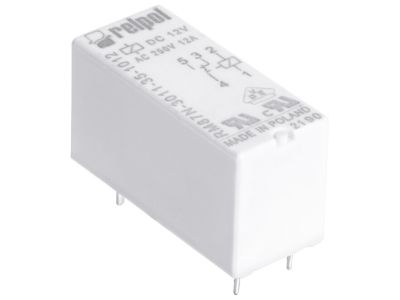

Przekaźnik elektromagnetyczny, miniaturowy 12V, 12A, IP67, RM87N-2021-35-1012 | 600671 Relpol

Alternatywny kod produktu: RM87N-2021-35-1012

Opis i Kluczowe Cechy

Przekaźnik elektromagnetyczny miniaturowy 600671 (RM87N-2021-35-1012) przeznaczony do obwodów drukowanych oraz montażu w gniazdach wtykowych. Wyposażony w jeden zestyk zwierny (1Z / 1NO) o obciążalności 12 A przy 250 V AC (AC1) i 12 A przy 24 V DC (DC1). Napięcie cewki wynosi 12 V DC, co pozwala na bezpośrednie sterowanie niskonapięciowymi sygnałami. Dzięki stopniowi ochrony IP67 przekaźnik jest pyłoszczelny i odporny na krótkotrwałe zanurzenie w wodzie. Kompaktowe wymiary 28 x 12,7 x 15,7 mm oraz raster 3,5 mm umożliwiają gęsty montaż w instalacjach o ograniczonej przestrzeni. Materiał styków AgNi zapewnia długą żywotność i stabilną przewodność.

• Styk 1NO (1Z): Jeden zestyk zwierny – proste i niezawodne załączanie obwodów przy podaniu napięcia na cewkę.
• Prąd zestyku 12 A (AC1/DC1): Bezpieczne przełączanie obciążeń o znacznym prądzie, np. silników, grzałek lub oświetlenia, bez ryzyka przegrzania styków.
• Napięcie cewki 12 V DC: Możliwość współpracy z typowymi źródłami napięcia stałego w automatyce, sterownikami PLC i układami niskonapięciowymi.
• Stopień ochrony IP67: Odporność na pył i wodę – idealne rozwiązanie w trudnych warunkach przemysłowych i zewnętrznych obudowach.
• Materiał styków AgNi: Wysoka odporność na erozję i niski opór przejścia, co przekłada się na długowieczność łącza.

Zgodność z Normami

Przekaźnik spełnia wymagania europejskich norm bezpieczeństwa i standardów DIN. Posiada certyfikat CE potwierdzający zgodność z obowiązującymi dyrektywami. Ze względu na konstrukcję i przeznaczenie stosowany jest w aplikacjach wymagających niezawodnego przełączania w warunkach przemysłowych.

Zastosowanie

Uniwersalny miniaturowy przekaźnik znajduje zastosowanie wszędzie tam, gdzie potrzebna jest izolacja galwaniczna i pewne przełączanie obciążeń przy niskim prądzie sterującym. Idealnie sprawdzi się w:

• Sterowaniu odbiornikami o mocy do 3 kW przy 230 V AC – bezpośrednie załączanie silników, grzałek, pomp.
• Impulsach do styczników, przekaźników modułowych i wejść PLC – separacja niskonapięciowych układów sterowania od obwodów siłowych.
• Automatyce budynkowej – łączenie instalacji oświetleniowej, rolet, bram w obudowach o podwyższonej szczelności.
• Sygnalizacji i alarmach – przełączanie syren, lampek kontrolnych w warunkach zapylenia i wilgoci.

Wskazówki Montażowe

Montaż przekaźnika oraz gniazda powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Przekaźnik może być instalowany na szynie TH35 (DIN) za pomocą odpowiednich gniazd serii GZP80, GZT92, GZM92, GZS92, GZMB80 lub lutowany bezpośrednio na płytce drukowanej przez gniazda EC35/GD35. Moment dokręcania śrub przyłączeniowych należy stosować zgodnie z dokumentacją wybranego gniazda. Przekrój przewodów dobrać do prądu odbiornika – dla 12 A zalecany przekrój min. 1,5 mm².

FAQ

• Czy przekaźnik posiada wbudowane podświetlenie? Nie, model RM87N-2021-35-1012 nie jest wyposażony w diodę sygnalizacyjną. Stan zadziałania można określić za pomocą zewnętrznego wskaźnika.
• Jaki jest stopień ochrony przekaźnika? IP67 – oznacza całkowitą pyłoszczelność oraz ochrona przed krótkotrwałym zanurzeniem w wodzie (do 1 m głębokości przez 30 minut).
• Jak działa zestyk – jest normalnie otwarty czy zamknięty? Zestyk jest zwierny (1NO / 1Z), czyli normalnie otwarty. Po podaniu napięcia na cewkę styki zwierają się, umożliwiając przepływ prądu.
