Przekaźnik elektromagnetyczny, miniaturowy 100V, 5A, IP40, R2M-2012-23-5100 | 620487 Relpol

Alternatywny kod produktu: R2M-2012-23-5100

Opis i Kluczowe Cechy

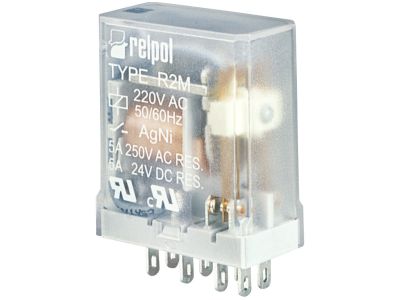

Przekaźnik elektromagnetyczny miniaturowy R2M-2012-23-5100 (symbol 620487) przeznaczony do montażu w gnieździe wtykowym. Wyposażony w dwa zestyki przełączne (2P) o obciążalności prądowej 5 A przy napięciu 250 V AC (AC1) i 5 A przy 24 V DC (DC1). Cewka zasilana napięciem 100 V AC. Zwarta konstrukcja o wymiarach 27,5 x 14 x 32,9 mm ułatwia instalację w ograniczonej przestrzeni szaf sterowniczych.

• Dwa zestyki przełączne (2P): umożliwiają jednoczesne przełączanie dwóch niezależnych obwodów, co zwiększa funkcjonalność w aplikacjach sterowania.
• Prąd znamionowy 5 A (AC1/250 V, DC1/24 V): zapewnia bezpieczne przełączanie odbiorników o umiarkowanym poborze mocy bez ryzyka przegrzania styków.
• Styki wykonane ze srebra i niklu (AgNi): charakteryzują się wysoką odpornością na zużycie i stabilną przewodnością, co gwarantuje długotrwałą niezawodność.
• Napięcie cewki 100 V AC: umożliwia bezpośrednie sterowanie przekaźnikiem z typowych obwodów sterowniczych 100 V AC.
• Stopień ochrony IP40 (przekaźnik) / IP20 (zestaw z gniazdem i obejmą): chroni przed wnikaniem ciał stałych o średnicy powyżej 1 mm, odpowiedni do pracy w suchych pomieszczeniach rozdzielnic.

Zgodność z Normami

Przekaźnik został zaprojektowany i wyprodukowany zgodnie z obowiązującymi normami europejskimi oraz posiada certyfikat CE. Spełnia wymagania dla aparatury łączeniowej stosowanej w instalacjach przemysłowych i budynkowych. Montaż i użytkowanie zgodnie z dokumentacją producenta zapewnia bezpieczną pracę w przewidzianych warunkach.

Zastosowanie

Miniaturowy przekaźnik elektromagnetyczny sprawdza się w aplikacjach wymagających niezawodnego przełączania sygnałów lub niewielkich obciążeń. Dzięki montażowi w gnieździe wtykowym umożliwia szybką wymianę bez demontażu okablowania.

• Sterowanie odbiornikami oświetlenia, wentylatorów i siłowników w automatyce budynkowej.
• Generowanie impulsów sterujących dla styczników, przekaźników pośredniczących lub wejść PLC.
• Sygnalizacja stanu pracy i separacja galwaniczna w układach sterowania maszyn.
• Zastosowanie w szafach sterowniczych, tablicach rozdzielczych i urządzeniach HVAC.

Wskazówki Montażowe

Montaż przekaźnika może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed przystąpieniem do prac bezwzględnie odłącz napięcie zasilania. Przekaźnik montuje się w gnieździe wtykowym (np. GZ2) na szynie TH35 lub na płycie montażowej. Przekrój przewodów dobierz do prądu obciążenia zgodnie z normami. Moment dokręcania śrub zacisków gniazda stosuj zgodnie z dokumentacją producenta gniazda. Zestaw (przekaźnik + gniazdo + obejma) zapewnia stopień ochrony IP20 – stosuj w suchym, osłoniętym pomieszczeniu.

FAQ

• Czy przekaźnik ma podświetlenie LED? Nie. Przekaźnik R2M-2012-23-5100 nie jest wyposażony w diodę sygnalizacyjną ani podświetlenie cewki. Stan załączenia można określić poprzez brak napięcia na cewce lub dodatkowy wskaźnik zewnętrzny.
• Jaki stopień ochrony ma przekaźnik w zestawie? Sam przekaźnik ma IP40, natomiast w zestawie z gniazdem GZ2 i obejmą GZ2 1060 uzyskuje się IP20. Oznacza to ochronę przed ciałami stałymi ≥ 12,5 mm, ale nie przed wilgocią – stosuj w suchych pomieszczeniach.
• Czy styki są przełączne czy zwierne? Każdy z dwóch zestyków jest przełączny (changeover). Wyprowadzenia: 11(9)-12(1)-14(5) dla pierwszego styku oraz 21(12)-22(4)-24(8) dla drugiego. Pozwala to na realizację funkcji NO/NC w jednym module.
