Przekaźnik elektromagnetyczny, małogabarytowy 6V, 10A, IP40, R15-2013-23-5006-WTL | 804373 Relpol

Alternatywny kod produktu: R15-2013-23-5006-WTL

Opis i Kluczowe Cechy

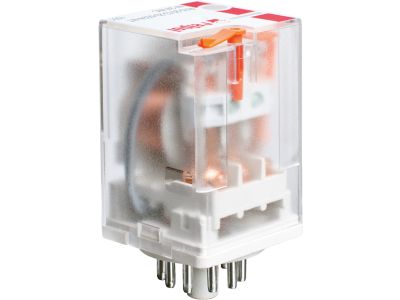

Przekaźnik elektromagnetyczny małogabarytowy R15‑2013‑23‑5006‑WTL (nr kat. 804373) z trzema zestykami przełącznymi (3P) o obciążalności 10 A w kategorii AC1/DC1. Cewka zasilana napięciem 6 V AC, a styki wykonane ze srebra z domieszką niklu (AgNi) zapewniają niezawodność przewodzenia. Szerokość modułu 35 mm umożliwia montaż w standardowej szafie rozdzielczej.

• Trzy zestyki przełączne (3P): Umożliwiają sterowanie wieloma obwodami z jednego sygnału sterującego, zwiększając elastyczność instalacji.
• Obciążalność styków 10 A (AC1/DC1): Gwarantuje bezpieczną pracę w obwodach o prądzie do 10 A przy napięciu 250 V AC lub 24 V DC, bez ryzyka przegrzania styków.
• Napięcie cewki 6 V AC: Niskie napięcie sterujące, bezpieczne dla operatora i kompatybilne z systemami automatyki niskonapięciowej.
• Wskaźnik zadziałania mechaniczny (W) i LED czerwony (L): Wizualna i mechaniczna informacja o stanie przekaźnika, ułatwiająca diagnostykę i konserwację.
• Przycisk testujący (T) z funkcją blokowania styków: Pozwala na ręczne sprawdzenie działania bez podawania napięcia, a blokada umożliwia utrzymanie styku w pozycji wymuszonej.

Zgodność z Normami

Przekaźnik spełnia wymogi obowiązujących norm europejskich i posiada certyfikat CE. Produkt został zaprojektowany zgodnie ze standardami branżowymi dla aparatury modułowej, co zapewnia niezawodność i bezpieczeństwo eksploatacji.

Zastosowanie

Przekaźnik przeznaczony do montażu w gnieździe wtykowym na szynie DIN TH35 – idealny do automatyki przemysłowej i budynkowej.

• Sterowanie silnikami, oświetleniem, grzałkami i innymi odbiornikami w szafach sterowniczych.
• Realizacja obwodów sygnalizacji i sterowania w systemach PLC i sterownikach.
• Separacja galwaniczna obwodów sterujących od wykonawczych.
• Zastosowanie w układach przełączania rezerwowego i sekwencyjnego.

Wskazówki Montażowe

Montaż i podłączenie może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Przekaźnik montuje się w gnieździe wtykowym na szynie TH35 (DIN). Przekrój przewodów należy dobrać do prądu obciążenia, a moment dokręcania zacisków zgodnie z dokumentacją producenta. Należy pamiętać o prawidłowym umieszczeniu przekaźnika w gnieździe, aż do zatrzaśnięcia.

FAQ

• Czy przekaźnik ma podświetlenie? Tak, wyposażony jest w czerwony wskaźnik LED (L) informujący o stanie cewki oraz mechaniczny wskaźnik zadziałania (W).
• Jaki jest stopień ochrony przekaźnika? Sam przekaźnik ma stopień ochrony IP40. Po zamontowaniu w zestawie z gniazdem IP20 całość osiąga IP20.
• Jak sprawdzić działanie przekaźnika bez zasilania? Naciśnij przycisk testujący (T). Można go zablokować, obracając, co wymusza załączenie styków.
