Przekaźnik elektromagnetyczny, małogabarytowy 48V, 25A, IP50, R20-3022-96-5048 | 2611759 Relpol

Alternatywny kod produktu: R20-3022-96-5048

Opis i Kluczowe Cechy

Przekaźnik elektromagnetyczny małogabarytowy w obudowie (symbol 2611759) przeznaczony do pracy w obwodach prądu przemiennego 48 V AC. Wyposażony w dwa zestyki zwierne typu bridge (2Z) o obciążalności 25 A w kategorii AC1, co pozwala na bezpieczne przełączanie odbiorników o znacznym poborze mocy. Konstrukcja wsuwkowa Faston 250 (6,3×0,8 mm) zapewnia szybki i pewny montaż przewodów, a stopień ochrony IP50 chroni wnętrze przed przedostawaniem się pyłów. Stosowany w automatyce przemysłowej, sterowaniu maszyn i rozdzielnicach.

• Układ styków 2Z (dwa zestyki zwierne dwuprzerwowe): podwójna separacja obwodu i redundancja, co zwiększa niezawodność przełączania przy prądach do 25 A.
• Materiał styków AgSnO2: wysoka odporność na erozję łukową i minimalne siły zwarciowe, gwarantuje długą żywotność mechaniczną i elektryczną.
• Napięcie cewki 48 V AC: idealnie dopasowane do typowych instalacji przemysłowych i układów sterowania – łatwa integracja z istniejącą infrastrukturą.
• Podłączenie Faston 250 (6,3×0,8 mm): szybki montaż bez użycia narzędzi, łatwa wymiana przekaźnika w trakcie serwisu.
• Stopień ochrony IP50: zabezpiecza przed pyłem i osadami, umożliwiając pracę w szafach sterowniczych oraz środowiskach o podwyższonym zapyleniu.

Zgodność z Normami

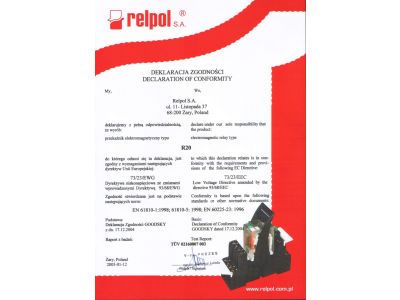

Przekaźnik spełnia wymogi odpowiednich norm europejskich oraz posiada oznaczenie CE, co potwierdza zgodność z dyrektywami Unii Europejskiej dotyczącymi bezpieczeństwa produktu i kompatybilności elektromagnetycznej.

Zastosowanie

Uniwersalny przekaźnik małogabarytowy sprawdza się w aplikacjach przemysłowych i budynkowych, wymagających niezawodnego przełączania obwodów o prądzie do 25 A AC1. Dzięki złączom Faston 250 może być montowany w szafach sterowniczych, pulpitach operatorskich i modułach automatyki.

• Sterowanie zaworami elektromagnetycznymi, siłownikami, oświetleniem przemysłowym.
• Pośrednie przełączanie styczników, przekaźników pomocniczych lub wejść PLC w systemach automatyki.
• Sygnalizacja stanów pracy – alarmy, wskaźniki, sygnalizatory.
• Automatyka budynkowa – sterowanie bramami, roletami, centralami wentylacyjnymi.

Wskazówki Montażowe

Montaż i podłączenie przekaźnika mogą być wykonywane wyłącznie przez osoby z odpowiednimi uprawnieniami SEP, po uprzednim odłączeniu napięcia od obwodu. Urządzenie mocuje się do płyty montażowej za pomocą dwóch wkrętów M4 (otwory zgodne z wymiarami obudowy). Do podłączenia przewodów należy stosować końcówki Faston 250 (6,3×0,8 mm). Przekrój przewodów dobrać do prądu obciążenia zgodnie z normami instalacyjnymi. Moment dokręcania wkrętów montażowych – zgodnie z dokumentacją producenta.

FAQ

• Jaki jest stopień ochrony przekaźnika? IP50 – urządzenie jest chronione przed wnikaniem pyłów, co pozwala na stosowanie w szafach sterowniczych o podwyższonym zapyleniu, nie jest jednak wodoodporne.
• Ile styków ma przekaźnik i jakie są ich typy? Posiada dwa zestyki zwierne (2Z) w konfiguracji bridge (dwuprzerwowe). Każdy z nich przełącza obwód wyprowadzeniami 1-2 oraz 3-4.
• Jak podłączyć cewkę? Cewka 48 V AC jest podłączana do wyprowadzeń 5 i 6. Należy pamiętać o zgodności napięcia zasilania oraz odłączeniu napięcia przed podłączeniem.
