Przekaźnik elektromagnetyczny, małogabarytowy 230V, 30A, IP50, R20-3021-96-5230 | 2611757 Relpol

Alternatywny kod produktu: R20-3021-96-5230

Opis i Kluczowe Cechy

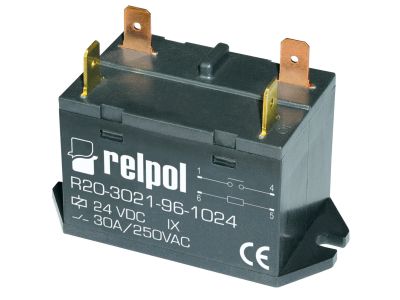

Przekaźnik elektromagnetyczny małogabarytowy R20-3021-96-5230 (indeks 2611757) to komponent zaprojektowany do przełączania obciążeń w układach sterowania i automatyki. Wyposażony w jeden zestyk zwierny typu bridge (dwuprzerwowy) o prądzie AC1 30 A / 250 V, zapewnia bezpieczną i pewną pracę nawet przy znacznych obciążeniach. Cewka zasilana napięciem 230 V AC, a obudowa o stopniu ochrony IP50 gwarantuje odporność na wnikanie pyłów i bryzgów wody w trudnych warunkach przemysłowych.

• Zestyk 1Z (bridge, dwuprzerwowy) AC1 30 A / 250 V: Duża obciążalność prądowa umożliwia bezpieczne przełączanie silników, grzałek i innych odbiorników bez ryzyka przegrzania styków.
• Styki z materiału AgSnO2: Odporność na migrację i erozję styków przy częstych łączeniach oraz dużą trwałość mechaniczną i elektryczną.
• Stopień ochrony IP50: Ochrona przed pyłem i wodą bryzgową, dzięki czemu przekaźnik może pracować w środowiskach przemysłowych o podwyższonym zapyleniu lub wilgotności.
• Montaż na płycie montażowej dwoma wkrętami M4: Prosty i stabilny montaż w szafach sterowniczych oraz rozdzielnicach.
• Podłączenia wsuwkowe Faston 250 (6,3×0,8 mm): Szybkie i bezobsługowe łączenie przewodów, skraca czas instalacji i ułatwia serwisowanie.

Zgodność z Normami

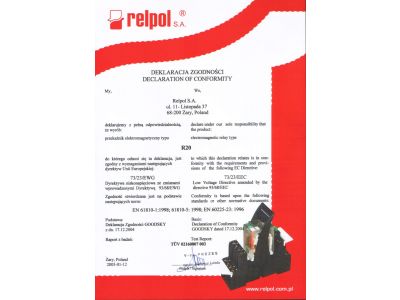

Przekaźnik został zaprojektowany zgodnie z europejskimi standardami bezpieczeństwa i jakości, co potwierdza oznaczenie CE. Produkt spełnia wymagania typowe dla aparatury przemysłowej w zakresie izolacji, wytrzymałości dielektrycznej i kompatybilności elektromagnetycznej.

Zastosowanie

Dzięki dużej obciążalności prądowej i kompaktowym wymiarom przekaźnik R20-3021-96-5230 znajduje zastosowanie w różnorodnych układach sterowania i automatyki przemysłowej.

• Sterowanie silnikami, grzałkami, oświetleniem oraz innymi odbiornikami o mocy do 30 A (AC1).
• Impulsowe przełączanie cewek styczników, przekaźników pomocniczych lub modułów PLC.
• Automatyka budynkowa i maszynowa – panele operatorskie, szafy sterownicze, instalacje przemysłowe.
• Układy sygnalizacji i alarmowe, gdzie wymagane jest niezawodne przełączanie obwodów.

Wskazówki Montażowe

Montaż przekaźnika może być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania.

• Mocować przekaźnik do płyty montażowej za pomocą dwóch wkrętów M4 (nie są dołączone do zestawu).
• Podłączenia przewodów wykonać za pomocą złączy Faston 250 (6,3×0,8 mm). Należy dobrać przekrój przewodów odpowiedni do prądu obciążenia (zgodnie z normami instalacyjnymi).
• Zaleca się stosowanie momentu dokręcania wkrętów montażowych zgodnie z dokumentacją producenta (jeśli dostępna).
• Nie przekraczać parametrów granicznych – dla obciążeń indukcyjnych należy zastosować odpowiednie tłumienie przepięć.

FAQ

• Czy przekaźnik posiada podświetlenie lub wskaźnik zadziałania? Nie, model R20-3021-96-5230 nie jest wyposażony w podświetlenie ani diodę sygnalizacyjną. Stan pracy można sprawdzić za pomocą zewnętrznego wskaźnika.
• Jaki jest stopień ochrony obudowy? Obudowa przekaźnika posiada stopień ochrony IP50, co oznacza ochronę przed pyłem i wodą bryzgową. Nie jest odporna na zanurzenie ani strumienie wody.
• Jaki tryb pracy ma zestyk? Jest to zestyk zwierny (1Z) typu bridge z podwójną przerwą – domyślnie rozwarty, zwierany po podaniu napięcia na cewkę. Doskonały do przełączania obwodów o dużym prądzie.
