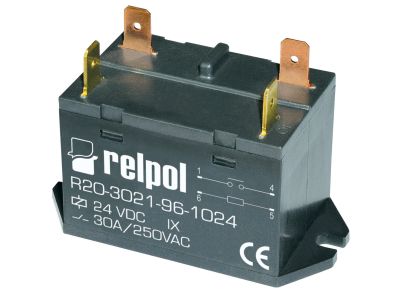

Przekaźnik elektromagnetyczny, małogabarytowy 115V, 25A, IP50, R20-3022-96-5115 | 2611760 Relpol

Alternatywny kod produktu: R20-3022-96-5115

Opis i Kluczowe Cechy

Przekaźnik elektromagnetyczny małogabarytowy o symbolu R20-3022-96-5115 (nr kat. 2611760) to komponent przeznaczony do zastosowań przemysłowych, w którym niezawodność i trwałość łączy się z kompaktową konstrukcją. Wyposażony w dwa zestyki zwierne typu bridge (dwuprzerwowe) oraz cewkę zasilaną napięciem 115 V AC, zapewnia bezpieczne przełączanie obciążeń do 25 A przy 250 V AC (kategoria AC1). Obudowa o stopniu ochrony IP50 chroni wnętrze przed pyłem, a wyprowadzenia w formie Faston 250 (6,3x0,8 mm) ułatwiają szybki montaż. Wymiary 33 x 67 x 45,25 mm pozwalają na oszczędność miejsca w szafie sterowniczej.

• 2 zestyki zwierne (2Z) typu bridge, dwuprzerwowe: podwójne styki gwarantują pewne rozłączenie obwodu i zwiększają bezpieczeństwo w aplikacjach przemysłowych.
• Prąd znamionowy AC1: 25 A / 250 V: wysoka obciążalność umożliwia sterowanie silnikami, grzałkami i innymi odbiornikami bez ryzyka przegrzania styków.
• Styki wykonane z AgSnO2: materiał srebrno-cynowy zapewnia długą żywotność łączeniową i odporność na wżery erozyjne przy częstym przełączaniu.
• Stopień ochrony IP50: obudowa chroni przed osadzaniem się pyłu, co jest istotne w środowiskach produkcyjnych i magazynowych.
• Montaż na płycie montażowej (wkręty M4): stabilne mocowanie w dowolnym miejscu rozdzielnicy lub szafy sterowniczej, z możliwością łatwego demontażu.

Zgodność z Normami

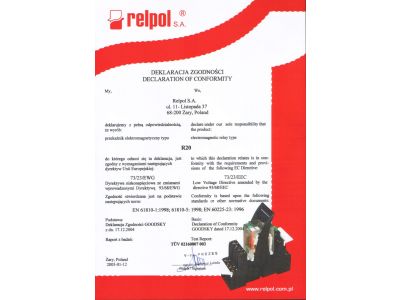

Produkt spełnia wymagania odpowiednich norm europejskich oraz posiada certyfikat CE. Zastosowane materiały i konstrukcja są zgodne z aktualnymi standardami bezpieczeństwa elektrycznego.

Zastosowanie

Dzięki uniwersalnej charakterystyce przekaźnik może być stosowany w wielu gałęziach automatyki i elektrotechniki przemysłowej:

• Sterowanie odbiornikami o średniej mocy (np. silniki, wentylatory, pompy) w systemach HVAC i maszynach produkcyjnych.
• Pośredniczenie w obwodach sterowania – impulsy z PLC, styczników lub czujników mogą być wzmocnione przez przekaźnik do bezpośredniego załączania obciążeń.
• Sygnalizacja stanów pracy – wykorzystanie zestyków pomocniczych do wskazania załączenia lub awarii w panelach operatorskich.
• Automatyka budynkowa i przemysłowa – sterowanie oświetleniem, roletami, bramami oraz systemami bezpieczeństwa.

Wskazówki Montażowe

Montaż i podłączenie przekaźnika może być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie od zasilania. Przekaźnik mocujemy na płycie montażowej za pomocą dwóch wkrętów M4, zachowując moment dokręcania zgodny z dokumentacją producenta. Podłączenie przewodów odbywa się za pomocą złączy Faston 250 (6,3x0,8 mm) – należy używać wyłącznie oryginalnych konektorów i sprawdzić ich pewne osadzenie. Przekrój przewodów dobrać do prądu znamionowego obciążenia (zalecany min. 4 mm² dla 25 A). Po zakończeniu montażu sprawdzić poprawność połączeń i izolacji przed ponownym włączeniem napięcia.

FAQ

• Czy przekaźnik posiada podświetlenie lub diodę sygnalizacyjną? W standardowym wykonaniu przekaźnik R20-3022-96-5115 nie jest wyposażony w diodę sygnalizacyjną. Stan załączenia można sprawdzić za pomocą zewnętrznego wskaźnika podłączonego do zestyków pomocniczych (jeśli zostały zastosowane).
• Jaki jest stopień ochrony obudowy i czy można go stosować na zewnątrz? Stopień ochrony wynosi IP50 – oznacza to ochronę przed pyłem, ale nie przed wilgocią i bryzgami wody. Przekaźnik przeznaczony jest do montażu w suchych pomieszczeniach przemysłowych lub wewnątrz szaf sterowniczych. Nie należy go instalować na zewnątrz bez dodatkowej obudowy.
• W jakim trybie pracują styki – są zwierne czy rozwierne? Przekaźnik wyposażony jest w dwa zestyki zwierne (2Z) typu bridge, dwuprzerwowe. Oznacza to, że przy zasilonej cewce styki są zwarte (obwód zamknięty), a po zaniku napięcia wracają do stanu otwarcia. Jest to konfiguracja NO (Normalnie Otwarty).
