Przekaźnik elektromagnetyczny, małogabarytowy 110V, 30A, IP50, R20-3021-96-1110 | 2611750 Relpol

Alternatywny kod produktu: R20-3021-96-1110

Opis i Kluczowe Cechy

Przekaźnik elektromagnetyczny małogabarytowy w obudowie, model R20-3021-96-1110 (nr katalogowy 2611750), przeznaczony do pracy w układach sterowania i automatyki przemysłowej. Wyposażony w jeden zestyk zwierny typu bridge (dwuprzerwowy) o obciążalności 30 A przy 250 V AC1 oraz cewkę 110 V DC. Dzięki kompaktowym wymiarom 33 x 67 x 45,25 mm i stopniowi ochrony IP50 zapewnia niezawodne przełączanie w trudnych warunkach środowiskowych. Montowany na płycie za pomocą dwóch wkrętów M4.

• Prąd zestyku 30 A (AC1): umożliwia bezpieczne przełączanie obciążeń o wysokiej mocy bez ryzyka przegrzania styków.
• Napięcie cewki 110 V DC: kompatybilny z przemysłowymi systemami sterowania niskiego napięcia stałego.
• Styki z AgSnO2: materiał srebro-cyna o wysokiej odporności na erozję łukową i małej rezystancji przejścia, co wydłuża żywotność przekaźnika.
• Stopień ochrony IP50: chroni wnętrze przed pyłem, umożliwiając pracę w zapylonych halach produkcyjnych i szafach sterowniczych.
• Złącza Faston 250 (6,3×0,8 mm): szybki i pewny montaż przewodów bez użycia narzędzi, idealny do aplikacji wymagających łatwej wymiany.

Zgodność z Normami

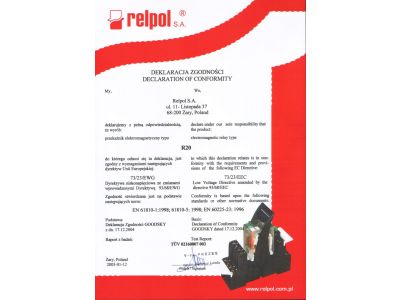

Przekaźnik został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz standardem DIN. Posiada certyfikację CE, co potwierdza spełnienie wymogów bezpieczeństwa i kompatybilności elektromagnetycznej. Zaleca się stosowanie zgodnie z wytycznymi producenta.

Zastosowanie

Dzięki wysokiej obciążalności prądowej i małym gabarytom przekaźnik doskonale sprawdza się w aplikacjach wymagających niezawodnego przełączania sygnałów i mocy. Przeznaczony do montażu w przemysłowych szafach sterowniczych, maszynach oraz instalacjach automatyki budynkowej.

• Sterowanie silnikami, grzałkami, oświetleniem i innymi odbiornikami o prądzie do 30 A.
• Impulsowe sterowanie stycznikami, przekaźnikami pomocniczymi oraz wejściami PLC w systemach automatyki.
• Sygnalizacja stanów pracy w układach alarmowych i sygnalizacyjnych.
• Układy przełączania w maszynach pakujących, transportowych i obróbczych w środowisku przemysłowym.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Przekaźnik mocuje się do płyty montażowej za pomocą dwóch wkrętów M4 (moment dokręcania zgodny z instrukcją producenta). Przekrój przewodów należy dobrać do obciążenia prądowego, a połączenia Faston 250 (6,3×0,8) wykonać z użyciem odpowiednich końcówek. Przed pierwszym uruchomieniem sprawdzić poprawność podłączenia cewki i zestyku.

FAQ

• Czy przekaźnik ma podświetlenie lub diodę LED sygnalizującą stan? W dostarczonych danych nie ma informacji o podświetleniu – produkt nie jest wyposażony w diodę sygnalizacyjną. Stan zestyku należy monitorować za pomocą zewnętrznej sygnalizacji.
• Jaki stopień ochrony ma ten przekaźnik? Stopień ochrony wynosi IP50, co oznacza ochronę przed pyłem osadzającym się, ale nie przed wnikaniem wody. Urządzenie przeznaczone do montażu wewnątrz szaf sterowniczych.
• Jaki tryb pracy ma zestyk? Jest to zestyk zwierny 1Z (jednobiegunowy) typu bridge, dwuprzerwowy, przeznaczony do załączania obwodów. Styki są normalnie otwarte (NO) – zwierają się po podaniu napięcia na cewkę.
