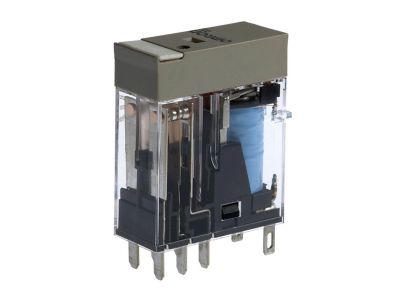

Przekaźnik elektromagnetyczny, DPDT, 5A, 24VDC, 8 pin, LED, G2R-2-SN 24VDC (S) | 143419 Omron Electronics

Opis i Kluczowe Cechy

Przekaźnik elektromagnetyczny Omron G2R-2-SN 24VDC (S) to wysokiej klasy komponent automatyki, zaprojektowany z myślą o niezawodnym przełączaniu obwodów sterowniczych i wykonawczych. Urządzenie bazuje na precyzyjnym mechanizmie elektromagnesu, w którym prąd płynący przez cewkę o napięciu znamionowym 24V DC generuje pole magnetyczne. Siła ta przyciąga stalową zworę (kotwicę), co skutkuje mechaniczną zmianą stanu zestawu styków.

• Konfiguracja styków DPDT: Układ Double Pole Double Throw (dwutorowy styk przełączny) umożliwia jednoczesne sterowanie dwoma niezależnymi obwodami, co znacząco zwiększa elastyczność projektowania układów logicznych.
• Obciążalność 5A: Prąd znamionowy wynoszący 5A pozwala na bezpieczną pracę z obciążeniami rezystancyjnymi, zapewniając stabilność termiczną styków.
• Wskaźnik LED: Zintegrowana dioda LED sygnalizuje stan pracy cewki, co drastycznie skraca czas diagnostyki i serwisowania szaf sterowniczych.
• Konstrukcja 8-pinowa: Standardowy układ wyprowadzeń gwarantuje kompatybilność z szeroką gamą gniazd przemysłowych.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co jest znakiem rozpoznawczym marki Omron Electronics. Przekaźnik spełnia wymagania dyrektyw niskonapięciowych oraz posiada certyfikacje bezpieczeństwa (takie jak UL, CSA, VDE), co pozwala na jego stosowanie w maszynach eksportowanych na rynki globalne. Wysoka jakość materiałów izolacyjnych zapewnia odpowiednią wytrzymałość dielektryczną między cewką a stykami.

Zastosowanie

Przekaźnik G2R-2-SN 24VDC znajduje szerokie zastosowanie w profesjonalnych systemach elektro-technicznych. Jest idealnym rozwiązaniem do separacji galwanicznej między czułymi wyjściami sterowników PLC a elementami wykonawczymi o większym poborze prądu. Wykorzystuje się go w układach automatyki budynkowej, systemach HVAC, sterowaniu oświetleniem oraz w szafach rozdzielczych maszyn przemysłowych, gdzie wymagana jest wysoka trwałość mechaniczna i elektryczna.

Wskazówki Montażowe

Dla zapewnienia optymalnej pracy urządzenia, zaleca się montaż w dedykowanych gniazdach montażowych przystosowanych do szyny DIN (TS35). Podczas instalacji należy zwrócić szczególną uwagę na polaryzację napięcia zasilającego cewkę (24V DC). Należy stosować odpowiednie momenty dokręcania zacisków w gnieździe, aby uniknąć przegrzewania się punktów styku. W przypadku sterowania obciążeniami indukcyjnymi, rekomendowane jest stosowanie zewnętrznych układów gasikowych lub diod usprawniających w celu ochrony styków przed łukiem elektrycznym.

FAQ

• Czy przekaźnik posiada przycisk testowy? Model G2R-2-SN w wersji (S) standardowo wyposażony jest we wskaźnik LED, natomiast obecność mechanicznego przycisku testowego zależy od konkretnej rewizji obudowy – w tym modelu nacisk położono na diagnostykę świetlną.
• Jakie jest napięcie sterujące? Cewka przekaźnika jest zaprojektowana do pracy z napięciem stałym 24V DC.
• Czy styki są wymienne? Nie, przekaźnik jest komponentem monoblokowym. W przypadku zużycia styków należy wymienić cały moduł, co dzięki systemowi wtykowemu trwa zaledwie kilka sekund.
