Przekaźnik elektromagnetyczny, DPDT 5A 24VDC 8 pin, G2R-2-SNDI 24VDC (S) | 125291 Omron Electronics

Opis i Kluczowe Cechy

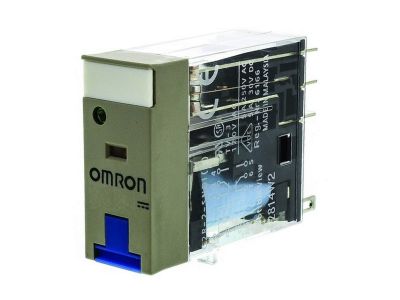

Przekaźnik elektromagnetyczny Omron G2R-2-SNDI 24VDC (S) to wysokiej klasy komponent automatyki, zaprojektowany z myślą o wymagających aplikacjach przemysłowych. Urządzenie bazuje na sprawdzonej konstrukcji elektromagnesu, gdzie prąd płynący przez cewkę o napięciu znamionowym 24V DC generuje pole magnetyczne przyciągające stalową zworę. Mechanizm ten gwarantuje precyzyjne przełączanie zestawu styków typu DPDT (Double Pole Double Throw), co pozwala na jednoczesne sterowanie dwoma niezależnymi obwodami elektrycznymi.

• Konfiguracja styków: Układ 2-polowy (DPDT) zapewnia wszechstronność w projektowaniu układów logicznych i wykonawczych.
• Obciążalność prądowa: Prąd znamionowy wynoszący 5A przy napięciu 250V AC / 30V DC pozwala na bezpieczne sterowanie elementami wykonawczymi o średniej mocy.
• Wskaźnik diagnostyczny: Wbudowana dioda LED oraz mechaniczny wskaźnik zadziałania umożliwiają błyskawiczną weryfikację stanu pracy urządzenia bez konieczności użycia przyrządów pomiarowych.
• Dioda tłumiąca: Zintegrowana dioda zabezpieczająca chroni układy sterujące przed przepięciami indukowanymi podczas wyłączania cewki przekaźnika.
• Konstrukcja 8-pinowa: Standardowy układ pinów ułatwia montaż w dedykowanych gniazdach przemysłowych.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami bezpieczeństwa i jakości, co jest znakiem rozpoznawczym marki Omron Electronics. Przekaźnik spełnia wymagania dyrektywy niskonapięciowej LVD oraz posiada certyfikację UL i CSA, co potwierdza jego wysoką wytrzymałość dielektryczną oraz odporność na przebicia. Zastosowane materiały styków charakteryzują się niską rezystancją przejścia, co minimalizuje straty energii i ogranicza nagrzewanie się komponentu podczas ciągłej pracy.

Zastosowanie

Dzięki swojej niezawodności, model G2R-2-SNDI znajduje szerokie zastosowanie w profesjonalnych systemach elektro-technicznych:

• Szafy sterownicze: Jako element pośredniczący między sterownikami PLC a odbiornikami dużej mocy.
• Automatyka budynkowa: Sterowanie oświetleniem, roletami oraz systemami HVAC.
• Systemy bezpieczeństwa: Separacja galwaniczna obwodów sterowania od obwodów wykonawczych w układach alarmowych.
• Przemysł maszynowy: Realizacja funkcji logicznych i blokad w układach sterowania maszyn produkcyjnych.

Wskazówki Montażowe

Dla zapewnienia długowieczności i bezawaryjnej pracy przekaźnika, zaleca się przestrzeganie poniższych wytycznych:

• Montaż w gnieździe: Przekaźnik należy montować w kompatybilnych gniazdach 8-pinowych montowanych na szynie DIN (np. seria P2RF). Należy upewnić się, że piny są proste i wchodzą w zaciski bez nadmiernego oporu.
• Moment dokręcania: W przypadku stosowania gniazd śrubowych, należy zachować odpowiedni moment dokręcania przewodów (zazwyczaj 0,5 - 0,8 Nm), aby uniknąć poluzowania styków pod wpływem wibracji.
• Orientacja: Choć przekaźnik może pracować w dowolnej pozycji, zaleca się montaż pionowy dla optymalnego odprowadzania ciepła.
• Zabezpieczenie: Zaleca się stosowanie dodatkowych bezpieczników w obwodzie styków, dostosowanych do maksymalnego prądu 5A.

FAQ

1. Czy przekaźnik posiada przycisk testowy?
Model G2R-2-SNDI (S) jest wyposażony w mechaniczny wskaźnik oraz diodę LED, co ułatwia diagnostykę, jednak funkcja ręcznego wymuszenia (test button) zależy od konkretnej rewizji obudowy – w tej wersji nacisk położono na czytelną sygnalizację optyczną.

2. Jakie jest napięcie sterujące cewki?
Urządzenie jest przeznaczone do pracy z napięciem stałym (DC) o wartości znamionowej 24V. Podłączenie napięcia zmiennego (AC) może doprowadzić do uszkodzenia cewki.

3. Czy produkt nadaje się do przełączania obciążeń indukcyjnych?
Tak, jednak przy obciążeniach indukcyjnych (np. silniki, elektrozawory) należy pamiętać o obniżeniu prądu znamionowego lub zastosowaniu zewnętrznych układów gasikowych RC w celu ochrony styków przed łukiem elektrycznym.
