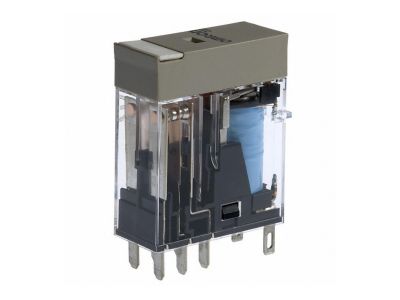

Przekaźnik elektromagnetyczny, DPDT, 5A, 24VDC , 8 pin, G2R-2-S 24VDC (S) | 125362 Omron Electronics

Opis i Kluczowe Cechy

Przekaźnik elektromagnetyczny Omron G2R-2-S 24VDC (S) to wysokiej klasy komponent automatyki, zaprojektowany z myślą o wymagających aplikacjach przemysłowych. Urządzenie wykorzystuje zasadę elektromagnesu, gdzie prąd płynący przez cewkę o napięciu znamionowym 24V DC generuje pole magnetyczne przyciągające stalową zworę. Mechanizm ten precyzyjnie steruje zestawem styków, zapewniając pewne przełączanie obwodów elektrycznych.

• Konfiguracja styków DPDT: Układ Double Pole Double Throw (dwutorowy przełączny) umożliwia jednoczesne sterowanie dwoma niezależnymi obwodami, co znacząco zwiększa elastyczność projektową systemu.
• Prąd przełączania 5A: Zdolność łączeniowa na poziomie 5 Amperów pozwala na bezpieczną obsługę obciążeń o średniej mocy w szafach sterowniczych.
• Napięcie sterujące 24VDC: Standardowe napięcie cewki ułatwia integrację z większością sterowników PLC oraz zasilaczy przemysłowych.
• Konstrukcja 8-pinowa: Standardowy układ wyprowadzeń gwarantuje kompatybilność z dedykowanymi gniazdami montażowymi, co przyspiesza serwis i wymianę komponentu.

Zgodność z Normami

Produkt został wykonany zgodnie z rygorystycznymi standardami jakościowymi firmy Omron Electronics. Przekaźniki serii G2R spełniają międzynarodowe normy bezpieczeństwa elektrycznego, co potwierdza ich niezawodność w pracy ciągłej. Zastosowane materiały izolacyjne oraz konstrukcja styków są zoptymalizowane pod kątem minimalizacji łuku elektrycznego, co przekłada się na długą żywotność mechaniczną i elektryczną urządzenia.

Zastosowanie

Przekaźnik G2R-2-S 24VDC znajduje szerokie zastosowanie w profesjonalnych systemach elektro-technicznych. Jest idealnym rozwiązaniem do:

• Separacji galwanicznej pomiędzy obwodami sterowania a obwodami wykonawczymi w systemach automatyki.
• Powielania sygnałów sterujących w układach logicznych.
• Sterowania niewielkimi silnikami, elektrozaworami oraz elementami grzejnymi.
• Systemów sygnalizacji i alarmowania, gdzie wymagana jest wysoka pewność zadziałania.

Wskazówki Montażowe

Dla zapewnienia optymalnej pracy przekaźnika, należy przestrzegać poniższych zaleceń instalacyjnych:

• Montaż w gnieździe: Zaleca się stosowanie oryginalnych gniazd Omron montowanych na szynę DIN (TS35), co zapewnia stabilność mechaniczną i łatwość oprzewodowania.
• Orientacja: Choć przekaźnik może pracować w dowolnej pozycji, zaleca się montaż pionowy dla lepszego odprowadzania ciepła z cewki.
• Podłączenie przewodów: Przy dokręcaniu zacisków w gnieździe należy zachować odpowiedni moment dokręcania, aby uniknąć uszkodzenia pinów przekaźnika lub poluzowania połączenia pod wpływem drgań.
• Zabezpieczenie cewki: W układach prądu stałego (DC) warto rozważyć zastosowanie diody gaszącej (freewheeling diode) w celu ochrony elementów sterujących przed przepięciami indukowanymi przy wyłączaniu cewki.

FAQ

1. Czy przekaźnik posiada wskaźnik zadziałania?
Model G2R-2-S (S) zazwyczaj wyposażony jest w mechaniczny wskaźnik stanu lub diodę LED (zależnie od konkretnej rewizji serii S), co ułatwia diagnostykę pracy układu bez użycia miernika.

2. Czy można go montować bezpośrednio na płytce PCB?
Prezentowany model jest wersją wtykową do gniazd. Do montażu bezpośredniego na druku przeznaczone są dedykowane wersje serii G2R bez oznaczenia gniazdowego.

3. Jakie jest maksymalne napięcie styków?
Styki przekaźnika są zaprojektowane do pracy z napięciem sieciowym 250V AC, jednak zawsze należy zweryfikować dopuszczalne obciążenie prądowe dla konkretnego napięcia w dokumentacji technicznej.
