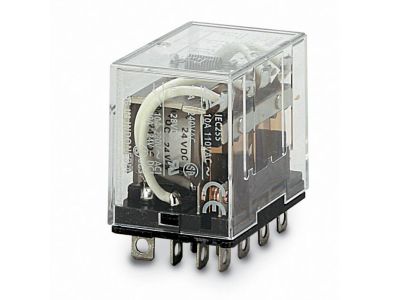

Przekaźnik elektromagnetyczny, 4PDT, 10A, 24VDC, 14 pin, LY4 24VDC | 116449 Omron Electronics

Opis i Kluczowe Cechy

Przekaźnik elektromagnetyczny Omron Electronics z serii LY4 to wysokiej klasy komponent automatyki przemysłowej, zaprojektowany z myślą o wymagających aplikacjach sterowniczych. Urządzenie charakteryzuje się konfiguracją styków 4PDT (cztery styki przełączne), co pozwala na jednoczesne zarządzanie czterema niezależnymi obwodami elektrycznymi. Znamionowy prąd przełączania wynosi 10 A, co czyni ten model idealnym rozwiązaniem do sterowania odbiornikami o średniej mocy.

• Napięcie cewki: Zasilanie prądem stałym o wartości 24VDC zapewnia stabilną pracę i kompatybilność z większością systemów sterowania PLC.
• Konfiguracja 14-pinowa: Standardowy układ pinów umożliwia szybki montaż w dedykowanych gniazdach, co znacząco skraca czas serwisowania.
• Wysoka trwałość: Konstrukcja marki Omron gwarantuje miliony cykli łączeniowych, co przekłada się na długowieczność całego układu automatyki.
• Izolacja galwaniczna: Skuteczne oddzielenie obwodu sterującego od wykonawczego zwiększa bezpieczeństwo pracy urządzeń elektronicznych.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego przydatność w profesjonalnych instalacjach elektro-technicznych. Przekaźnik spełnia wymagania dyrektywy niskonapięciowej LVD oraz posiada certyfikacje uznawane na całym świecie, takie jak UL, CSA oraz znak CE. Dzięki zastosowaniu materiałów o wysokiej odporności termicznej, komponent ten jest bezpieczny w eksploatacji nawet w trudnych warunkach przemysłowych.

Zastosowanie

Przekaźnik LY4 24VDC znajduje szerokie zastosowanie w sektorze B2B, szczególnie w budowie szaf sterowniczych oraz modernizacji linii produkcyjnych. Jest niezastąpiony w:

• Układach logiki przekaźnikowej, gdzie wymagana jest separacja sygnałów.
• Systemach sterowania silnikami i siłownikami o poborze prądu do 10 A.
• Układach sygnalizacji i alarmowania w obiektach przemysłowych.
• Automatyce budynkowej do sterowania oświetleniem lub systemami HVAC.

Wskazówki Montażowe

Dla zapewnienia optymalnej pracy urządzenia, zaleca się montaż przekaźnika w dedykowanych gniazdach montażowych montowanych na szynę DIN (TS35). Podczas instalacji należy zwrócić szczególną uwagę na:

• Prawidłową polaryzację: Choć przekaźniki elektromagnetyczne są odporne, zachowanie standardów okablowania ułatwia późniejszą diagnostykę.
• Moment dokręcania: W przypadku stosowania gniazd śrubowych, należy zachować odpowiedni moment dokręcania zacisków, aby uniknąć przegrzewania się styków.
• Wentylację: Przy montażu kaskadowym wielu przekaźników obok siebie, warto zachować minimalne odstępy dla zapewnienia właściwej cyrkulacji powietrza.
• Oznakowanie: Zaleca się stosowanie tabliczek opisowych na gniazdach, co przyspiesza identyfikację obwodów podczas prac konserwacyjnych.

FAQ

1. Czy przekaźnik LY4 24VDC posiada wskaźnik LED?
Standardowy model LY4 skupia się na niezawodności mechanicznej; dostępność wskaźnika zależy od konkretnej podwersji wykonania, jednak wersja 116449 to klasyczna konstrukcja o wysokiej trwałości.

2. Jaki jest maksymalny prąd styków?
Maksymalny prąd obciążenia dla każdego z czterech styków wynosi 10 A przy obciążeniu rezystancyjnym.

3. Czy mogę zamontować ten przekaźnik bezpośrednio na płytce PCB?
Model ten posiada 14 pinów przystosowanych do gniazd wtykowych, co jest standardem w automatyce przemysłowej, zapewniając łatwą wymianę bez konieczności lutowania.
