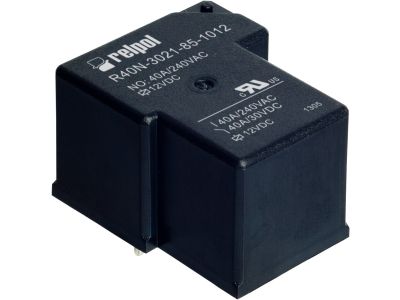

Przekaźnik elektromagnetyczny 48V, 40A, IP40, R40N-3021-25-1048 | 2614862 Relpol

Alternatywny kod produktu: R40N-3021-25-1048

Opis i Kluczowe Cechy

Przekaźnik elektromagnetyczny R40N-3021-25-1048 (nr katalogowy 2614862) to przemysłowy komponent przeznaczony do montażu na obwodzie drukowanym (PCB). Wyposażony w jeden zestyk zwierny (1Z) o obciążalności 40 A w trybie AC1 (240 V) i 40 A DC1 (30 V), zapewnia bezpieczne przełączanie obwodów o znacznym poborze mocy bez ryzyka przegrzania styków. Cewka zasilana napięciem 48 V DC gwarantuje stabilne i pewne działanie w systemach automatyki przemysłowej i budynkowej. Stopień ochrony IP40 chroni przed wnikaniem ciał stałych o średnicy powyżej 1 mm, co czyni go odpowiednim do stosowania w rozdzielnicach i szafach sterowniczych.

• Prąd znamionowy AC1 40 A / 240 V: Umożliwia sterowanie odbiornikami o dużym obciążeniu, np. silnikami, grzejnikami czy oświetleniem, bez ryzyka przegrzania styków.
• Napięcie cewki 48 V DC: Kompatybilne z typowymi zasilaczami w automatyce, zapewnia niezawodne załączanie przy niskim poborze mocy.
• Zestyk zwierny 1Z (wyprowadzenia 11-12-14): Prosta i niezawodna konfiguracja do zadań załączania obwodów – łatwa w projektowaniu i diagnostyce.
• Materiał styków AgSnO2: Odporny na erozję łukową i zgrzewanie, co przekłada się na długą żywotność mechaniczną i elektryczną.
• Stopień ochrony IP40: Chroni wnętrze przekaźnika przed pyłem i drobnymi zanieczyszczeniami, zwiększając niezawodność w trudnych warunkach pracy.
• Kompaktowa wysokość 20,5 mm: Oszczędza miejsce na płytce PCB, umożliwiając gęstsze upakowanie komponentów.

Zgodność z Normami

Przekaźnik został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz posiada certyfikat CE. Produkt spełnia wymagania stawiane aparaturze przemysłowej stosowanej w rozdzielnicach i szafach sterowniczych. Brak w dokumentacji szczegółowych numerów norm nie wpływa na jego standardową jakość i bezpieczeństwo eksploatacji.

Zastosowanie

Przekaźnik R40N-3021-25-1048 doskonale sprawdza się wszędzie tam, gdzie wymagane jest niezawodne przełączanie obciążenia przy napięciu sterującym 48 V DC. Dzięki wysokiej obciążalności i kompaktowej budowie znajduje zastosowanie w:

• Sterowaniu odbiornikami przemysłowymi: silnikami, grzałkami, oświetleniem (AC1 do 40 A).
• Pracy jako element wykonawczy w układach automatyki – realizacja sygnałów załączających na podstawie impulsów z PLC, styczników lub innych przekaźników.
• Sygnalizacji stanu urządzeń – zwierny zestyk może informować o zadziałaniu lub gotowości systemu.
• Automatyce budynkowej: sterowanie wentylacją, ogrzewaniem, bramami – tam, gdzie dostępne jest zasilanie 48 V DC.

Wskazówki Montażowe

Przekaźnik przeznaczony jest do montażu na płytce drukowanej (PCB) – lutowanie lub zastosowanie odpowiedniej podstawki. Prace montażowe może wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie we wszystkich obwodach. Podczas lutowania przestrzegaj zaleceń producenta dotyczących temperatury i czasu grzania. Przekrój torów prądowych na PCB dobierz odpowiednio do prądu 40 A (zalecane użycie ścieżek o dużej szerokości lub zewnętrznych przewodów połączeniowych). Po zakończeniu montażu sprawdź poprawność połączeń oraz izolację.

FAQ

• Jaki jest stopień ochrony IP tego przekaźnika? Przekaźnik posiada stopień ochrony IP40, co oznacza ochronę przed ciałami stałymi o średnicy powyżej 1 mm (np. narzędzia, przewody). Nie jest odporny na wilgoć – należy go stosować w suchych wnętrzach szaf sterowniczych.
• Czy przekaźnik ma podświetlenie lub sygnalizację stanu? Nie, model R40N-3021-25-1048 nie posiada wbudowanego podświetlenia. Sygnalizacja załączenia wymaga zastosowania zewnętrznego obwodu (np. szeregowej diody LED z rezystorem po stronie cewki).
• Jaki typ styku ma ten przekaźnik – zwierny czy rozwierny? Przekaźnik wyposażony jest w jeden zestyk zwierny (1Z, oznaczony jako 11-12-14). Oznacza to, że styki są zwarte tylko wtedy, gdy cewka jest zasilona. W stanie spoczynku są rozwarte.
