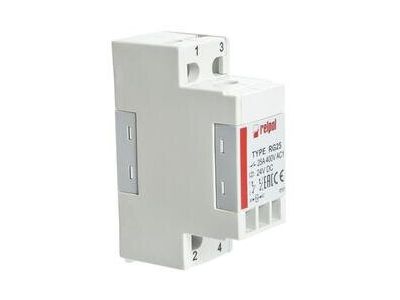

Przekaźnik elektromagnetyczny 380V AC RG25-3022-28-3380 | 863978 Relpol

Alternatywny kod produktu: RG25-3022-28-3380

Opis i Kluczowe Cechy

Przekaźnik elektromagnetyczny RG25-3022-28-3380 (symbol 863978) to przemysłowy, małogabarytowy przekaźnik przeznaczony do bezpośredniego montażu na szynie 35 mm (TH35). Wyposażony w dwa zestyki zwierne (2Z) o obciążalności AC1 25 A / 400 V, co zapewnia niezawodne sterowanie obciążeniami rezystancyjnymi i indukcyjnymi. Szerokość modułu wynosi 26 mm, co oszczędza miejsce w rozdzielnicy.

• Napięcie cewki 380 V AC: umożliwia bezpośrednie sterowanie z sieci trójfazowej bez dodatkowego transformatora, upraszczając instalację i redukując koszty.
• Styki 2Z (dwa niezależne obwody zwierne): pozwalają na sterowanie dwoma odbiornikami lub redundancję układu, zwiększając elastyczność aplikacji.
• Obciążalność prądowa AC1 25 A / 400 V oraz AC3 15 A / 400 V: gwarantuje bezpieczną pracę zarówno dla obciążeń rezystancyjnych (np. grzałki), jak i indukcyjnych (silniki), bez ryzyka przegrzania styków.
• Materiał styków AgSnO2 (srebro-tlenek cyny): wysoka odporność na zużycie, spawanie i erozję łukową, co wydłuża żywotność przekaźnika nawet w trudnych warunkach pracy.
• Stopień ochrony IP20 i montaż na szynie TH35: bezpieczna instalacja w rozdzielnicach, szybki montaż i demontaż, zgodność z typowymi standardami aparatury modułowej.

Zgodność z Normami

Produkt spełnia wymogi obowiązujących norm europejskich i posiada certyfikat CE. Przeznaczony do stosowania w instalacjach zgodnych z przepisami bezpieczeństwa oraz standardem montażu na szynie DIN.

Zastosowanie

Przekaźnik RG25-3022-28-3380 znajduje zastosowanie w przemyśle i automatyce budynkowej, szczególnie tam, gdzie wymagana jest niezawodna separacja galwaniczna i sterowanie obciążeniami o znacznym poborze prądu.

• Sterowanie odbiornikami rezystancyjnymi i indukcyjnymi – grzałki, silniki, wentylatory.
• Przekazywanie sygnałów sterujących do styczników, przekaźników pomocniczych lub modułów PLC.
• Sygnalizacja stanów pracy – załączanie lamp sygnalizacyjnych za pomocą zestyków zwiernych.
• Automatyka budynkowa – sterowanie oświetleniem, roletami, pompami.

Wskazówki Montażowe

Montaż powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnie odłączonym napięciu. Przekaźnik montuje się na szynie TH35 (DIN) w rozdzielnicy. Zaciski śrubowe należy dokręcać momentem podanym w dokumentacji producenta. Przekrój podłączanych przewodów dobrać zgodnie z obciążeniem prądowym (max 25 A) oraz obowiązującymi normami.

FAQ

• Czy przekaźnik ma podświetlenie LED? Nie, przekaźnik nie jest wyposażony w podświetlenie. Stan pracy można sprawdzić za pomocą dodatkowego wskaźnika zewnętrznego.
• Jaki stopień ochrony ma przekaźnik? Stopień ochrony IP20 – ochrona przed dostępem do części niebezpiecznych palcem, brak odporności na wilgoć i kurz. Przeznaczony do montażu w suchych pomieszczeniach, wewnątrz rozdzielnicy.
• Jaki tryb pracy styków – są normalnie otwarte czy zamknięte? Styki są zwierne (NO – normalnie otwarte). W stanie spoczynku są rozwarte, a załączają się po podaniu napięcia na cewkę.
