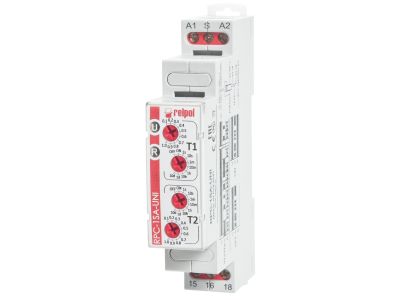

Przekaźnik dwuczasowy jednofunkcyjny 16A, 12…240 V AC/DC RPC-1IP-UNI | 863189 Relpol

Opis i Kluczowe Cechy

Przekaźnik czasowy RPC-1IP-UNI marki RELPOL to zaawansowane urządzenie sterownicze zaprojektowane z myślą o precyzyjnej automatyzacji procesów przemysłowych i budynkowych. Jest to przekaźnik jednofunkcyjny, dwuczasowy, który umożliwia realizację pracy cyklicznej o dwóch niezależnie nastawianych czasach T1 oraz T2. Urządzenie charakteryzuje się wyjątkową elastycznością dzięki zastosowaniu uniwersalnego napięcia zasilania w szerokim zakresie od 12 do 240 V AC/DC przy częstotliwości 50/60 Hz, co eliminuje konieczność posiadania wielu wariantów sprzętowych dla różnych systemów zasilania.

• Funkcja Li + Lp: Przekaźnik realizuje pracę cykliczną, gdzie wybór między startem od zadziałania (Li) a startem od przerwy (Lp) zależy od stanu zestyku sterującego S.
• 8 Zakresów Czasowych: Szeroki wachlarz nastaw pozwala na precyzyjne dopasowanie czasu pracy do wymagań konkretnej aplikacji.
• Wyjście 1P: Wyposażony w jeden styk przełączny o wysokiej obciążalności prądowej wynoszącej 16 A, co pozwala na bezpośrednie sterowanie odbiornikami o znacznej mocy.
• Niezależne Nastawy: Możliwość oddzielnego ustawienia czasu trwania impulsu oraz czasu trwania przerwy zapewnia pełną kontrolę nad cyklem pracy.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami europejskimi dotyczącymi aparatury modułowej i przekaźników czasowych. Spełnia wymagania dyrektyw niskonapięciowych (LVD) oraz kompatybilności elektromagnetycznej (EMC), co gwarantuje bezpieczną i bezawaryjną pracę w trudnych warunkach przemysłowych. Wysoka jakość komponentów użytych przez firmę RELPOL przekłada się na długą żywotność mechaniczną i elektryczną styków.

Zastosowanie

Przekaźnik RPC-1IP-UNI znajduje szerokie zastosowanie w systemach automatyki, gdzie wymagane jest cykliczne załączanie i wyłączanie urządzeń. Idealnie sprawdza się w sterowaniu układami wentylacji, gdzie konieczna jest okresowa wymiana powietrza, w systemach nawadniania, a także w układach smarowania maszyn, gdzie precyzyjne dawkowanie środka smarnego w określonych odstępach czasu jest kluczowe dla utrzymania sprawności technicznej. Dzięki uniwersalnemu zasilaniu jest to również doskonałe rozwiązanie dla serwisantów jako uniwersalny zamiennik w szafach sterowniczych.

Wskazówki Montażowe

Urządzenie jest przystosowane do montażu na standardowej szynie DIN 35 mm, co ułatwia jego integrację w typowych rozdzielnicach elektrycznych. Podczas instalacji należy zwrócić szczególną uwagę na prawidłowe podłączenie napięcia zasilania do zacisków A1 i A2 oraz wykorzystanie zestyku sterującego S do wyboru trybu pracy cyklicznej. Zaleca się stosowanie przewodów o odpowiednim przekroju, dopasowanym do prądu obciążenia 16 A, oraz dokręcanie zacisków śrubowych z momentem zgodnym ze specyfikacją techniczną producenta, aby zapewnić trwały i pewny styk elektryczny.

FAQ

• Czy przekaźnik może pracować zarówno przy napięciu 24V DC, jak i 230V AC? Tak, dzięki uniwersalnemu modułowi zasilania, przekaźnik RPC-1IP-UNI pracuje poprawnie w całym zakresie od 12 do 240 V AC/DC.
• Jak zmienić tryb pracy z Li na Lp? Wybór trybu pracy cyklicznej (start od załączenia lub start od przerwy) jest uzależniony od stanu zestyku sterującego S.
• Jaki jest maksymalny prąd obciążenia styków? Przekaźnik posiada jeden styk przełączny (1P) o maksymalnym prądzie znamionowym 16 A.
• Ile zakresów czasowych oferuje to urządzenie? Użytkownik ma do dyspozycji 8 różnych zakresów czasowych, co pozwala na bardzo elastyczną konfigurację czasów T1 i T2.
