Przekaźnik DRI424730LT | 7760056345 Weidmuller

Opis i Kluczowe Cechy

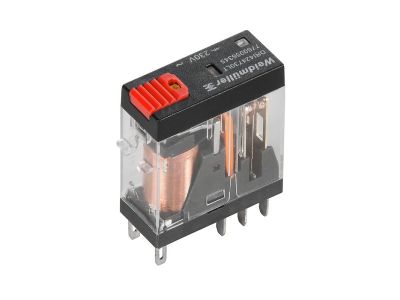

Przekaźnik modułowy D-SERIES DRI424730LT (nr katalogowy 7760056345) wyposażony w 2 styki przełączne (CO) ze srebrno-niklowymi stykami (AgNi) zapewnia niezawodne przełączanie obwodów przy prądzie ciągłym 5 A. Napięcie sterujące 230 V AC umożliwia bezpośrednie podłączenie do instalacji oświetleniowej lub zasilania pomocniczego. Przyłącza w postaci płaskich ostrzy (2,5 x 0,5 mm) ułatwiają szybki montaż bez użycia narzędzi. Wbudowany przycisk testujący pozwala na ręczną kontrolę działania przekaźnika bez konieczności podawania napięcia na cewkę.

• 2 styki CO (przełączne) AgNi: Umożliwiają zarówno zwieranie, jak i rozwieranie obwodów – idealne do sterowania dwoma niezależnymi odbiornikami lub sygnalizacji stanu.
• Prąd ciągły 5 A: Zapewnia bezpieczną pracę w obwodach o umiarkowanym obciążeniu, np. sterowanie stycznikami, zaworami czy oświetleniem LED.
• Napięcie sterujące 230 V AC: Przystosowane do standardowych instalacji jednofazowych – nie wymaga dodatkowego zasilacza.
• Przyłącza szybkozłączki (płaskie ostrza 2,5×0,5 mm): Skracają czas montażu i umożliwiają łatwą wymianę przekaźnika bez konieczności odkręcania śrub.
• Przycisk testujący: Pozwala na szybkie sprawdzenie mechanizmu i torów stykowych podczas uruchamiania lub diagnostyki.

Zgodność z Normami

Produkt zaprojektowany i wyprodukowany zgodnie z wymogami norm europejskich, posiada certyfikat CE. Przeznaczony do montażu w rozdzielnicach zgodnych ze standardem DIN. Należy stosować zgodnie z instrukcją producenta oraz obowiązującymi przepisami bezpieczeństwa.

Zastosowanie

Przekaźnik DRI424730LT znajduje zastosowanie w systemach sterowania i automatyki budynkowej, szczególnie tam, gdzie wymagane jest izolowane przełączanie obwodów przy napięciu sieciowym.

• Sterowanie odbiornikami: włączanie/wyłączanie oświetlenia, wentylatorów, pomp czy siłowników.
• Przekazywanie impulsów do styczników, przekaźników pośredniczących lub wejść sterowników PLC.
• Sygnalizacja stanu urządzeń (np. załączanie lampki kontrolnej przy aktywnym obwodzie).
• Automatyka budynkowa: współpraca z czujnikami, termostatami lub centralami alarmowymi.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez personel posiadający uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Przekaźnik przeznaczony jest do mocowania na szynie TH35 (DIN) w rozdzielnicy. Przewody należy podłączać do szybkozłączek zgodnie z ich oznaczeniami. Przekrój przewodów dobierz do obciążenia (zalecane 0,5 – 2,5 mm²). Moment dokręcania (w przypadku opcjonalnego docisku) oraz szczegółowy schemat podłączeń znajdują się w dokumentacji producenta.

FAQ

• Czy przekaźnik posiada podświetlenie (LED) sygnalizujące stan cewki? W dostarczonych danych producent nie podaje informacji o podświetleniu. Model DRI424730LT nie jest wyposażony w diodę LED – stan zadziałania można sprawdzić ręcznie za pomocą przycisku testującego lub miernikiem.
• Jaki jest stopień ochrony IP tego przekaźnika? Producent nie określa konkretnego stopnia IP w udostępnionych danych. Standardowo przekaźniki modułowe przeznaczone do montażu w rozdzielnicach mają ochronę IP20, co oznacza brak ochrony przed wilgocią i pyłem – zapewniają bezpieczeństwo dotyku przy prawidłowym montażu w obudowie.
• Jaki jest tryb pracy styków – normalnie otwarty czy zamknięty? Styki są przełączne (CO – changeover). Oznacza to, że każdy styk ma trzy zaciski: wspólny (C), normalnie otwarty (NO) i normalnie zamknięty (NC). Przy braku napięcia na cewce styki NO są rozwarte, a NC zwarte. Po podaniu napięcia następuje przełączenie.
