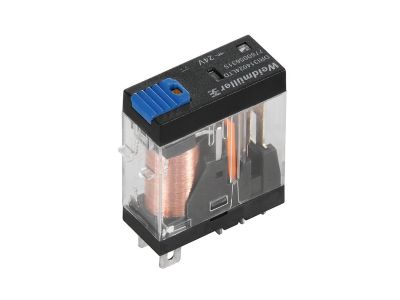

Przekaźnik DRI314024LTD | 7760056315 Weidmuller

Opis i Kluczowe Cechy

Przekaźnik DRI314024LTD z serii D-SERIES DRI to element łączeniowy wyposażony w 1 styk przełączny (CO) z zestykami AgNi. Jego znamionowe napięcie sterujące wynosi 24 V DC, a prąd ciągły 10 A. Urządzenie posiada przycisk testowy oraz złącza z płaskimi ostrzami (4,7 mm x 0,5 mm).

• Prąd ciągły 10 A: pozwala na bezpieczną pracę w obwodach o znacznym obciążeniu bez ryzyka przegrzania styków.
• Styk CO (przełączny): umożliwia zarówno załączanie, jak i rozłączanie obwodów – idealny do sterowania dwoma stanami.
• Zestyki AgNi: zapewniają wysoką trwałość łączeniową i odporność na łuk elektryczny.
• Przycisk testowy: ułatwia manualne sprawdzenie działania przekaźnika bez konieczności podawania napięcia.
• Złącza z płaskimi ostrzami 4,7 mm: upraszczają montaż i zapewniają pewne połączenie.

Zgodność z Normami

Przekaźnik spełnia wymagania norm europejskich oraz posiada certyfikat CE, potwierdzający bezpieczeństwo i kompatybilność z wymogami rynku UE.

Zastosowanie

Przekaźnik DRI314024LTD znajduje zastosowanie w układach sterowania i automatyki budynkowej oraz przemysłowej.

• Sterowanie odbiornikami w szafach sterowniczych
• Przekazywanie sygnałów do styczników i przekaźników
• Aplikacje wymagające separacji galwanicznej obwodów
• Układy automatyki domowej (np. sterowanie oświetleniem, roletami)

Wskazówki Montażowe

Montaż powinien być wykonywany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie. Urządzenie montować na szynie TH35 (DIN). Momenty dokręcania oraz przekroje przewodów należy dobierać zgodnie z dokumentacją producenta. Do zasilania cewki używać napięcia stałego 24 V DC.

FAQ

• Czy przekaźnik ma podświetlenie LED? Nie, w modelu DRI314024LTD nie zastosowano podświetlenia. Wbudowany przycisk testowy umożliwia ręczne sprawdzenie działania.
• Jaki stopień ochrony ma przekaźnik? Stopień ochrony nie został podany w specyfikacji produktu. Standardowo dla aparatury montowanej w rozdzielnicy przyjmuje się IP20.
• Jaki tryb pracy styku został zastosowany? Styk przełączny (CO) – posiada jeden wspólny, jeden normalnie zamknięty oraz jeden normalnie otwarty tor.
