Przekaźnik do nadzoru napięcia AC w sieci 3-fazowej, RPN-1VFT-A400 | 864374 Relpol

Opis i Kluczowe Cechy

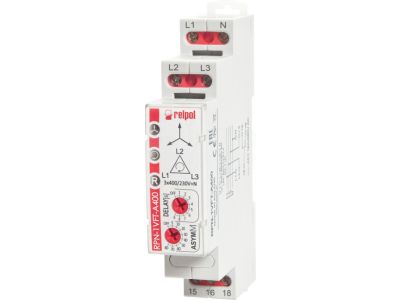

Przekaźnik RPN-1VFT-A400 marki RELPOL to profesjonalne urządzenie kontrolno-pomiarowe zaprojektowane do precyzyjnego nadzoru parametrów napięcia AC w sieciach trójfazowych 3(N) ~ 400/230 V. Urządzenie charakteryzuje się wysoką niezawodnością, gdzie napięcie zasilania jest jednocześnie napięciem nadzorowanym, co upraszcza strukturę okablowania w rozdzielnicy. Kluczową cechą przekaźnika jest jego zdolność przeciążeniowa na poziomie ≥1,2 Un, co gwarantuje stabilną pracę nawet w warunkach chwilowych wahań parametrów sieci.

• Wielofunkcyjność: Realizuje trzy krytyczne funkcje ochronne: LOST D (nadzór zaniku fazy), ASYM D (nadzór asymetrii napięciowej) oraz SEQ D (kontrola prawidłowej kolejności faz).
• Precyzyjna regulacja: Możliwość płynnej nastawy progu asymetrii w zakresie od 5 do 80 V AC pozwala na dostosowanie czułości urządzenia do specyfiki odbiorników.
• Konfigurowalne opóźnienie: Regulowany czas opóźnienia zadziałania zestyku do 9 sekund eliminuje ryzyko niepożądanych wyłączeń przy krótkotrwałych zakłóceniach.
• Wyjście sygnałowe: Wyposażony w jeden bezpotencjałowy zestyk przełączny (1P), umożliwiający integrację z systemami automatyki lub bezpośrednie sterowanie cewką stycznika.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami dotyczącymi aparatury modułowej i przekaźników nadzorczych. Spełnia wymagania w zakresie bezpieczeństwa użytkowania oraz kompatybilności elektromagnetycznej, co jest potwierdzone przez producenta RELPOL. Urządzenie jest przystosowane do pracy w środowiskach przemysłowych, gdzie stabilność zasilania ma kluczowe znaczenie dla trwałości maszyn i urządzeń.

Zastosowanie

Przekaźnik RPN-1VFT-A400 znajduje szerokie zastosowanie w układach automatyki przemysłowej oraz instalacjach budynkowych. Jest niezastąpiony w ochronie silników trójfazowych przed skutkami pracy niepełnofazowej, która mogłaby doprowadzić do przegrzania i spalenia uzwojeń. Idealnie sprawdza się w układach napędowych, pompach, wentylatorach oraz windach, gdzie poprawna kolejność faz (SEQ D) determinuje właściwy kierunek obrotów maszyn. Dzięki płynnej regulacji asymetrii, urządzenie skutecznie chroni wrażliwe odbiorniki przed niesymetrycznym obciążeniem sieci.

Wskazówki Montażowe

Montaż urządzenia powinien odbywać się na standardowej szynie DIN 35 mm w pozycji pionowej lub poziomej. Przed przystąpieniem do prac należy upewnić się, że napięcie w obwodzie jest odłączone. Przewody należy podłączyć do zacisków śrubowych, dbając o odpowiedni moment dokręcania, co zapobiega przegrzewaniu się styków. Ze względu na funkcję nadzoru kolejności faz, należy zwrócić szczególną uwagę na poprawne przypisanie faz L1, L2, L3 do odpowiednich zacisków wejściowych. Nastawy progu asymetrii oraz czasu opóźnienia należy dokonać za pomocą potencjometrów znajdujących się na panelu czołowym przed ostatecznym uruchomieniem systemu.

FAQ

• Czy przekaźnik wymaga zewnętrznego zasilania? Nie, urządzenie jest zasilane bezpośrednio z mierzonych faz (napięcie zasilania równa się napięciu nadzorowanemu).
• Jaki jest zakres regulacji asymetrii? Przekaźnik umożliwia płynną nastawę w zakresie od 5 do 80 V AC.
• Co oznacza funkcja SEQ D? Jest to funkcja kontroli kolejności faz, która zapobiega uruchomieniu silnika w niewłaściwym kierunku w przypadku zamiany faz w sieci zasilającej.
• Czy mogę ustawić zwłokę czasową? Tak, urządzenie posiada regulowane opóźnienie zadziałania zestyku w zakresie do 9 sekund, co pozwala na ignorowanie mikro-zaników i krótkich stanów nieustalonych.
