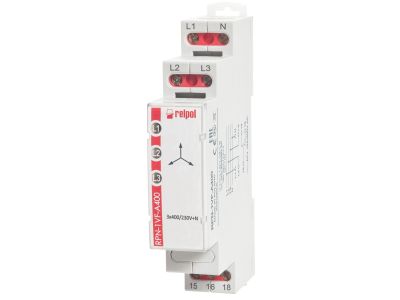

Przekaźnik do nadzoru napięcia AC w sieci 3-fazowej, RPN-1VF-A400 | 864371 Relpol

Alternatywny kod produktu: RPN-1VF-A400

Opis i Kluczowe Cechy

Przekaźnik do nadzoru napięcia AC RPN-1VF-A400 (symbol 864371) to wyspecjalizowane urządzenie przeznaczone do monitorowania parametrów sieci trójfazowej 400/230V AC. Zapewnia ochronę instalacji przed skutkami zaniku fazy, asymetrii napięcia oraz przeciążeń. Napięcie zasilania równe napięciu nadzorowanemu eliminuje konieczność stosowania dodatkowych zasilaczy pomocniczych.

• Nadzór zaniku fazy (LOST D): Natychmiastowe wykrywanie braku jednej z faz, co zapobiega uszkodzeniom silników i innych odbiorników trójfazowych.
• Nadzór asymetrii (ASYM D): Kontrola nierównomiernego obciążenia faz, z ustawionym progiem 55V – zapewnia ochronę przed przeciążeniem symetrycznym układu.
• Zdolność przeciążeniowa ±1,2 Un: Tolerancja na krótkotrwałe przeciążenia napięciowe bez fałszywych wyzwoleń.
• 1 zestyk przełączny: Uniwersalne rozwiązanie do sterowania obwodami sygnalizacyjnymi, blokadami lub zabezpieczeniami.
• Napięcie znamionowe 3(N) ~400/230V AC 50/60Hz: Kompatybilność z europejskimi sieciami energetycznymi – sprawdzony w warunkach przemysłowych i instalacjach budowlanych.

Zgodność z Normami

Przekaźnik spełnia wymagania dotyczące urządzeń zabezpieczających w instalacjach elektrycznych. Został zaprojektowany zgodnie z normami europejskimi dotyczącymi kompatybilności elektromagnetycznej i bezpieczeństwa użytkowania. Posiada deklarację zgodności CE.

Zastosowanie

Urządzenie przeznaczone jest do ochrony instalacji trójfazowych przed nieprawidłowymi warunkami napięciowymi, które mogłyby prowadzić do awarii odbiorników.

• Ochrona silników indukcyjnych i innych odbiorników trójfazowych w przemyśle i budownictwie.
• Nadzór instalacji HVAC w systemach wentylacyjnych i klimatyzacyjnych.
• Zabezpieczenie układów automatyki przemysłowej przed skutkami asymetrii napięcia.
• Stosowanie w rozdzielnicach elektrycznych jako element systemu zabezpieczeń napięciowych.

Wskazówki Montażowe

Montaż powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami. Przekaźnik należy zainstalować w obwodzie zasilania 3-fazowego, podłączając napięcie fazowe do zacisków wejściowych. Zaciski wyjściowe należy połączyć z obwodem sterowania lub sygnalizacji. Przed uruchomieniem należy sprawdzić ustawienia progów zadziałania (jeśli są regulowane) oraz przeprowadzić testy działania w warunkach rzeczywistych. Urządzenie nie wymaga dodatkowego zasilania pomocniczego.

FAQ

• Czy przekaźnik wymaga dodatkowego zasilania pomocniczego? Nie – napięcie zasilania jest równe napięciu nadzorowanemu, co eliminuje potrzebę stosowania osobnego zasilacza.
• Jaki jest zakres regulacji asymetrii napięcia? Ustawienie progu asymetrii jest ustalone fabrycznie i wynosi 55V. W przypadku konieczności zmiany progu należy skonsultować się z dokumentacją techniczną producenta.
• Jakie są typowe przyczyny fałszywych wyzwoleń? Fałszywe wyzwolenia mogą wystąpić przy bardzo krótkotrwałych zakłóceniach napięciowych (np. impulsach) lub w przypadku błędnego podłączenia faz. Zaleca się stosowanie odpowiednich filtrów w obwodzie pomiarowym.
