Przekaźnik do inwerterów solarnych i aplikacji wysokoprądowych 110V, 35A, RS35-3022-25-1110 | 859438 Relpol

Alternatywny kod produktu: RS35-3022-25-1110

Opis i Kluczowe Cechy

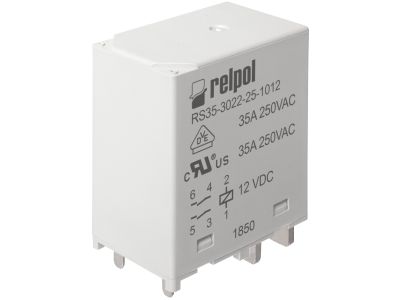

Przekaźnik RS35-3022-25-1110 (symbol 859438) to wysokoprądowe urządzenie zaprojektowane do inwerterów solarnych i innych aplikacji wymagających niezawodnego przełączania dużych obciążeń. Wyposażony w dwa zestyki zwierne (2Z) o obciążalności prądowej trwałej 35 A, co pozwala na bezpieczną pracę w obwodach o znacznym prądzie bez ryzyka przegrzania styków. Przeznaczony do montażu na płytkach drukowanych.

• Obciążalność prądowa 35 A (AC1/DC): Zapewnia bezpieczne przełączanie odbiorników o wysokim poborze prądu, np. w instalacjach fotowoltaicznych czy zasilaczach.
• Dwa zestyki zwierne (2Z): Umożliwiają niezależne sterowanie dwoma obwodami lub redundancję w krytycznych aplikacjach.
• Cewka 110 V DC: Kompatybilność z typowymi napięciami sterującymi w systemach solarnych i przemysłowych – łatwa integracja z istniejącą instalacją.
• Maksymalne napięcie zestyków 440 V AC: Pozwala na pracę w obwodach o podwyższonym napięciu, zwiększając elastyczność zastosowań.
• Maksymalna moc łączeniowa 8 750 VA (AC1): Gwarantuje sprawną transmisję energii bez przeciążania styków, nawet przy dużych mocach odbiorników.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z europejskimi standardami bezpieczeństwa oraz posiada certyfikat CE. Przeznaczony do stosowania w instalacjach niskiego napięcia, zgodnie z obowiązującymi przepisami.

Zastosowanie

Przekaźnik RS35-3022-25-1110 sprawdza się wszędzie tam, gdzie wymagane jest pewne i trwałe przełączanie wysokich prądów. Poniżej przedstawiono typowe scenariusze użycia:

• Sterowanie obwodami w inwerterach solarnych (przełączanie DC/AC w systemach fotowoltaicznych).
• Zabezpieczanie i załączanie odbiorników wysokoprądowych w zasilaczach UPS, ładowarkach akumulatorów.
• Układy ładowania pojazdów elektrycznych – przełączanie obwodów o dużym natężeniu.
• Automatyka przemysłowa – sterowanie silnikami, grzałkami i innymi odbiornikami w kategorii AC1.

Wskazówki Montażowe

Montaż i podłączenie przekaźnika powinny być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie. Urządzenie przeznaczone jest do montażu na płytce drukowanej (PCB) – lutowanie zgodnie z zaleceniami producenta. Przekrój przewodów (jeśli stosowane są dodatkowe złącza) dobrać do prądu obciążenia. Przed pierwszym uruchomieniem zaleca się sprawdzenie poprawności połączeń.

FAQ

• Jakie napięcie cewki ma przekaźnik RS35-3022-25-1110? Cewka zaprojektowana jest na napięcie 110 V DC. Należy stosować wyłącznie to napięcie, aby zapewnić prawidłowe działanie i uniknąć uszkodzeń.
• Czy przekaźnik nadaje się do montażu na szynie TH35? Nie, produkt jest przystosowany wyłącznie do montażu na płytce drukowanej (PCB). W przypadku potrzeby montażu w rozdzielnicy należy zastosować odpowiednią podstawkę lub adapter (niedostarczane w zestawie).
• Jaki jest minimalny prąd zestyków? Minimalny prąd zestyków to 10 mA. Dla niższych wartości może wystąpić niestabilność przewodzenia – zaleca się stosowanie w obwodach, w których prąd przekracza tę wartość.
