Przekaźnik czasowy zakres 1s-100h 1OC 24-240V AC | RE17RHMU Schneider Electric

Opis i Kluczowe Cechy

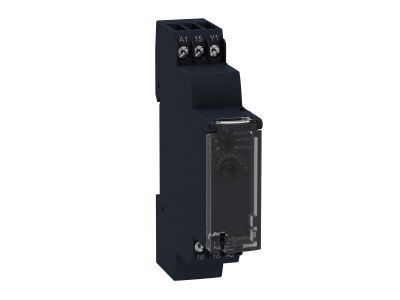

Przekaźnik czasowy Schneider Electric RE17RHMU to modułowe urządzenie 1OC (SPDT) przeznaczone do precyzyjnego sterowania czasem w instalacjach automatyki. Oferuje szeroki zakres nastaw od 0,1 s do 100 h oraz uniwersalne zasilanie 24–240 V AC, co pozwala na dopasowanie do większości obwodów sterowniczych bez potrzeby stosowania dodatkowych przetwornic. Dzięki szerokości 17,5 mm (1 moduł DIN) oszczędza miejsce w rozdzielnicy, a przezroczysta osłona pokrętła zabezpiecza nastawy przed przypadkową zmianą.

• Zakres czasowy 0,1 s – 100 h: obejmuje zarówno krótkie opóźnienia, jak i długie cykle, co eliminuje konieczność stosowania wielu przekaźników w jednej aplikacji.
• Zasilanie 24–240 V AC: stabilna praca w różnych sieciach zasilających, nawet przy chwilowych spadkach napięcia, zwiększa niezawodność systemu.
• Styk przełączny 1OC (SPDT): umożliwia zarówno załączanie, jak i rozłączanie obwodu, co daje elastyczność przy sterowaniu odbiornikami lub sygnalizacją.
• Szerokość 17,5 mm: kompaktowa obudowa zajmuje miejsce tylko jednego modułu, ułatwiając projektowanie rozdzielnic i szaf sterowniczych.
• Przezroczysta osłona pokrętła: chroni nastawy przed ingerencją osób nieupoważnionych, jednocześnie umożliwiając szybki odczyt ustawionego czasu.

Zgodność z Normami

Przekaźnik czasowy RE17RHMU spełnia wymogi norm europejskich i posiada certyfikat CE. Producent deklaruje zgodność z dyrektywami niskonapięciowymi i kompatybilności elektromagnetycznej, co potwierdza bezpieczeństwo użytkowania w instalacjach przemysłowych i budynkowych.

Zastosowanie

Uniwersalny przekaźnik czasowy znajduje zastosowanie wszędzie tam, gdzie wymagane jest opóźnione załączanie lub wyłączanie obwodów. Sprawdza się w systemach automatyki budynkowej oraz w sterowaniu maszynami.

• Automatyczne otwieranie i zamykanie drzwi, bram, szlabanów parkingowych z regulowanym czasem zwłoki.
• Sterowanie oświetleniem w toaletach, korytarzach i pomieszczeniach gospodarczych – włączanie na zadany czas po wykryciu ruchu.
• Generowanie impulsów czasowych dla styczników, przekaźników pośredniczących lub wejść sterowników PLC.
• Sygnalizacja opóźnionego wyłączenia wentylacji, alarmów lub procesów technologicznych.

Wskazówki Montażowe

Montaż i podłączenie przekaźnika czasowego może wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia zasilającego. Urządzenie przeznaczone jest do instalacji na szynie DIN TH35 w rozdzielnicach o stopniu ochrony co najmniej IP20. Przekrój przewodów należy dobrać do prądu obciążenia styku, a moment dokręcania zacisków – zgodnie z dokumentacją producenta. Przed pierwszym uruchomieniem sprawdzić poprawność ustawień zakresu czasu.

FAQ

• Jaki jest zakres nastaw czasu w przekaźniku RE17RHMU? Zakres wynosi od 0,1 sekundy do 100 godzin, co pokrywa zarówno krótkie opóźnienia, jak i długotrwałe cykle. Wartość ustawia się pokrętłem na przednim panelu.
• Czy przekaźnik może być zasilany napięciem stałym? Nie. Urządzenie przeznaczone jest wyłącznie do zasilania napięciem przemiennym 24–240 V AC. Przed podłączeniem należy upewnić się, że źródło spełnia ten warunek.
• Jaki typ styku posiada ten model? Jest to styk przełączny 1OC (SPDT – jeden biegun, przełączny). Pozwala on na przełączanie obwodu między stykiem normalnie otwartym (NO) a normalnie zamkniętym (NC).
