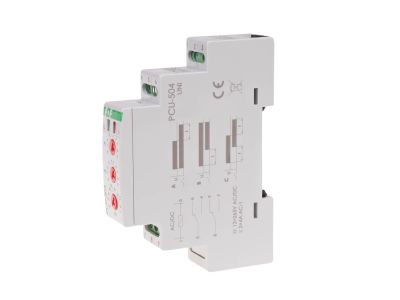

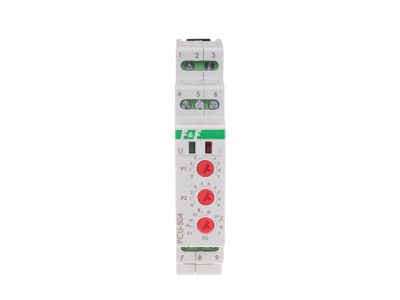

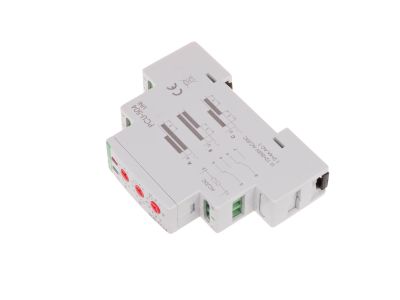

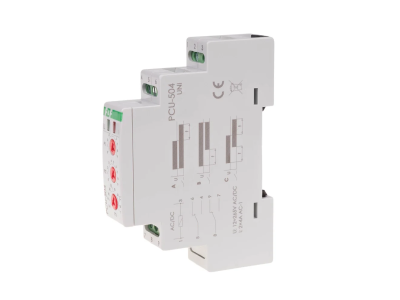

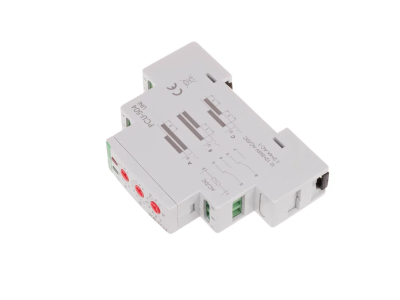

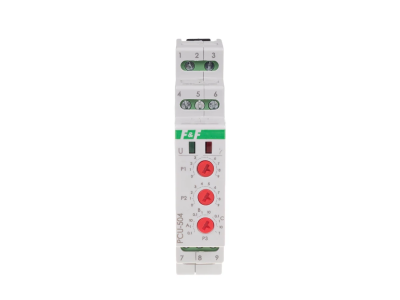

Przekaźnik czasowy z podtrzymaniem po zaniku napięcia zasilania PCU-504UNI styk 1NO/NC 12-264V DIN | PCU-504UNI F&F

Opis i Kluczowe Cechy

Przekaźnik czasowy PCU-504UNI marki F&F to zaawansowane urządzenie sterownicze zaprojektowane z myślą o systemach automatyki, które wymagają precyzyjnego działania nawet w sytuacjach awaryjnych. Kluczową cechą tego modelu jest funkcja podtrzymania pracy po całkowitym zaniku napięcia zasilania, co pozwala na bezpieczne dokończenie cyklu pracy lub podtrzymanie sygnału sterującego przez określony czas. Urządzenie charakteryzuje się wyjątkową uniwersalnością dzięki szerokiemu zakresowi napięcia zasilania od 12 do 264 V AC/DC, co eliminuje konieczność stosowania różnych wersji urządzeń dla różnych standardów napięciowych.

• Szeroki zakres czasowy: Możliwość płynnej regulacji czasu działania w przedziale od 0,1 sekundy do 10 minut pozwala na elastyczne dopasowanie do specyfiki procesu.
• Wysoka obciążalność: Wyposażenie w dwa niezależne styki przełączne (2 × NO/NC) o maksymalnym prądzie obciążenia 4 A każdy, zapewnia dużą swobodę w projektowaniu obwodów wykonawczych.
• Pełna separacja galwaniczna: Zastosowanie separacji styku zwiększa bezpieczeństwo użytkowania i chroni układy sterowania przed zakłóceniami.
• Energooszczędność: Pobór mocy na poziomie zaledwie 0,56 W minimalizuje straty energii w rozdzielnicy.
• Sygnalizacja optyczna: Czytelne diody LED (zielona dla zasilania oraz czerwona dla stanu styku) umożliwiają błyskawiczną diagnostykę pracy urządzenia.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami bezpieczeństwa i kompatybilności elektromagnetycznej obowiązującymi w Unii Europejskiej. Stopień ochrony IP20 gwarantuje bezpieczną eksploatację wewnątrz obudów rozdzielczych, chroniąc przed przypadkowym dotknięciem części pod napięciem. Urządzenie jest przystosowane do pracy w szerokim zakresie temperatur od -25°C do +50°C, co potwierdza jego niezawodność w trudnych warunkach przemysłowych.

Zastosowanie

Przekaźnik PCU-504UNI znajduje szerokie zastosowanie zarówno w automatyce budynkowej, jak i przemysłowej. Jest idealnym rozwiązaniem w systemach wentylacji, gdzie wymagane jest podtrzymanie pracy wentylatora po wyłączeniu zasilania głównego, a także w układach oświetlenia awaryjnego, sygnalizacji ostrzegawczej oraz systemach grzewczych. Dzięki funkcji podtrzymania po zaniku napięcia, urządzenie to jest kluczowym elementem układów bezpieczeństwa, które muszą zareagować w sposób kontrolowany na awarię sieci energetycznej.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowany personel. Przekaźnik PCU-504UNI jest przystosowany do montażu na standardowej szynie DIN (TH-35), zajmując szerokość tylko jednego modułu (18 mm), co pozwala na znaczną oszczędność miejsca w rozdzielnicy. Przyłącze realizowane jest za pomocą solidnych zacisków śrubowych, które obsługują przewody o przekroju znamionowym do 2,5 mm², co zapewnia stabilne połączenie elektryczne. Podczas dokręcania zacisków należy zachować zalecany moment dokręcający wynoszący 0,4 Nm, aby uniknąć uszkodzenia gwintów przy jednoczesnym zapewnieniu optymalnego styku.

FAQ

• Czy przekaźnik wymaga zewnętrznego akumulatora do podtrzymania czasu? Nie, urządzenie posiada wbudowany układ podtrzymania energii, który pozwala na odliczanie czasu po zaniku napięcia zasilania bez zewnętrznych źródeł zasilania.
• Jaki jest maksymalny czas podtrzymania? Czas działania po zaniku napięcia jest regulowany i może wynosić maksymalnie 10 minut.
• Czy mogę zasilić przekaźnik napięciem 24V DC? Tak, dzięki uniwersalnemu zasilaczowi PCU-504UNI pracuje poprawnie w zakresie od 12V do 264V, zarówno przy prądzie zmiennym (AC), jak i stałym (DC).
