Przekaźnik czasowy z opóźnionym odpadaniem PO-415 24V montaż na szynie DIN | PO-415-24V F&F

Alternatywny kod produktu: PO-415 24V

Opis i Kluczowe Cechy

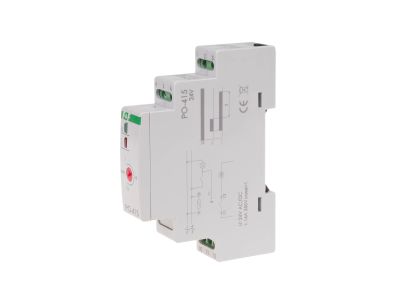

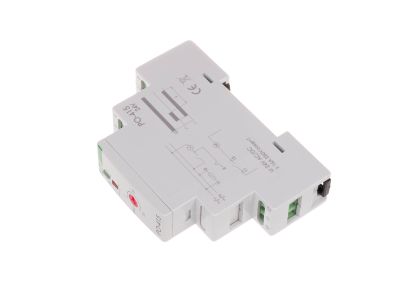

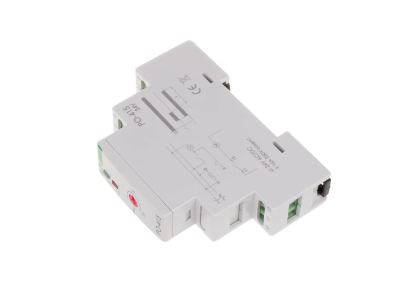

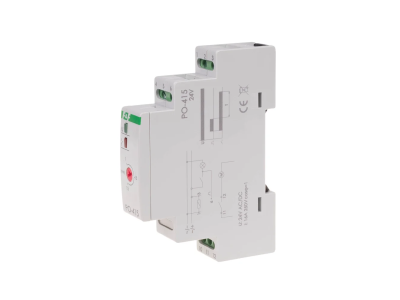

Przekaźnik czasowy PO-415-24V to urządzenie z opóźnionym odpadaniem, zasilane napięciem 24 V AC/DC. Jego styk 1×NO/NC o maksymalnym prądzie obciążenia 10 A umożliwia bezpieczną kontrolę odbiorników o znacznym obciążeniu bez ryzyka przegrzania styków. Zajmuje zaledwie 1 moduł (18 mm) na szynie DIN, co oszczędza miejsce w rozdzielnicy.

• Napięcie zasilania 24 V AC/DC: Uniwersalne zasilanie niskim napięciem bezpiecznym dla instalacji sterowniczych.
• Maksymalny prąd obciążenia 10 A: Bezpieczna praca w obwodach o znacznym obciążeniu bez ryzyka przegrzania styków.
• Konfiguracja styków 1 × NO/NC: Wszechstronność – styk normalnie otwarty do załączania, normalnie zamknięty do rozłączania.
• Czas podtrzymania 1 ÷ 15 minut: Regulowany czas opóźnienia odpadania dostosowany do potrzeb instalacji.

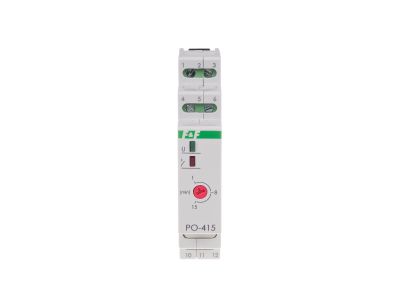

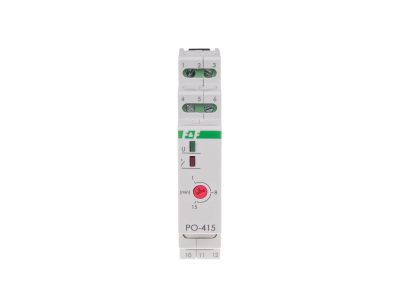

• Sygnalizacja LED czerwona (stan styku) i zielona (zasilanie): Wizualna kontrola stanu pracy przekaźnika i obecności napięcia.

Zgodność z Normami

Urządzenie spełnia wymogi odpowiednich norm europejskich i standardu DIN. Posiada certyfikat CE, potwierdzający zgodność z obowiązującymi dyrektywami Unii Europejskiej. Montaż i eksploatacja zgodne z instrukcją producenta gwarantują bezpieczeństwo i niezawodność.

Zastosowanie

Przekaźnik czasowy z opóźnionym odpadaniem PO-415-24V znajduje zastosowanie wszędzie tam, gdzie wymagane jest podtrzymanie zasilania odbiornika przez określony czas po zaniku napięcia sterującego.

• Podtrzymanie pracy wentylatora łazienkowego po wyłączeniu oświetlenia.
• Sterowanie oświetleniem awaryjnym lub korytarzowym z opóźnionym wyłączeniem.
• Układy automatyki budynkowej wymagające czasowego podtrzymania sygnału sterującego.
• Ochrona urządzeń przed gwałtownym odcięciem zasilania w procesach technologicznych.

Wskazówki Montażowe

Przekaźnik czasowy PO-415-24V może być montowany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicach. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania. Przekrój przewodów przyłączeniowych (maks. 2,5 mm²) oraz moment dokręcania zacisków (0,4 Nm) muszą być zgodne z dokumentacją producenta. Nieprzestrzeganie zaleceń montażowych może prowadzić do uszkodzenia urządzenia lub zagrożenia bezpieczeństwa.

FAQ

• Czy przekaźnik posiada podświetlenie LED? Tak, wyposażony jest w dwie diody LED: czerwoną sygnalizującą stan styku oraz zieloną informującą o obecności napięcia zasilania.
• Jaki jest stopień ochrony obudowy? Stopień ochrony IP20. Urządzenie przeznaczone jest do montażu w suchych pomieszczeniach, wewnątrz rozdzielnic.
• Jaki jest tryb pracy styku? Przekaźnik pracuje w trybie z opóźnionym odpadaniem – po zaniku napięcia sterującego styk pozostaje w stanie aktywnym przez ustawiony czas (1–15 minut), a następnie powraca do położenia spoczynkowego.
