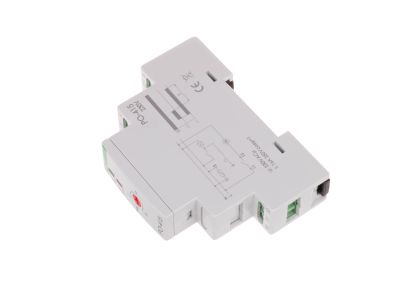

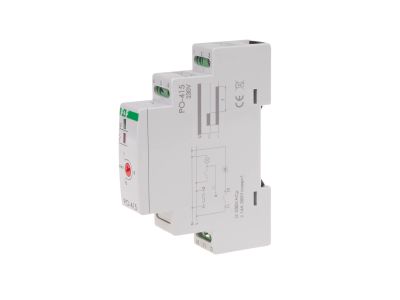

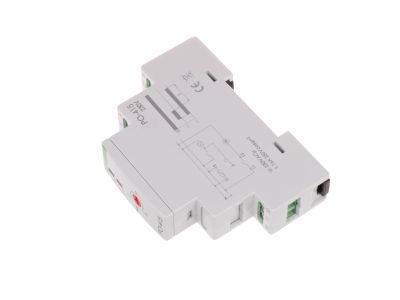

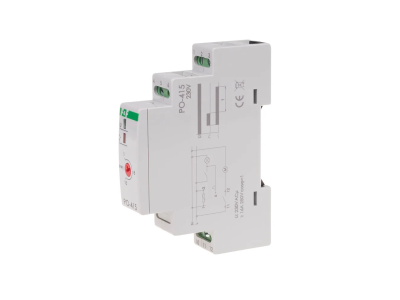

Przekaźnik czasowy z opóźnionym odpadaniem PO-415 230V montaż na szynie DIN | PO-415 F&F

Opis i Kluczowe Cechy

Przekaźnik czasowy PO-415 marki F&F to profesjonalne urządzenie automatyki budynkowej i przemysłowej, zaprojektowane do realizacji funkcji opóźnionego wyłączenia (odpadania). Urządzenie zasilane jest standardowym napięciem sieciowym 230 V AC, co eliminuje konieczność stosowania dodatkowych zasilaczy w rozdzielnicy. Kluczowym elementem wykonawczym jest wysokiej jakości przekaźnik o maksymalnym prądzie obciążenia wynoszącym 10 A, co pozwala na bezpośrednie sterowanie odbiornikami o znacznej mocy bez konieczności stosowania dodatkowych styczników w wielu aplikacjach.

• Konfiguracja styków: Urządzenie posiada jeden styk przełączny (1 × NO/NC), co zapewnia dużą elastyczność w projektowaniu układów sterowania.
• Separacja galwaniczna: Zastosowana separacja styku zwiększa bezpieczeństwo instalacji oraz pozwala na separowanie obwodów sterowania od obwodów wykonawczych.

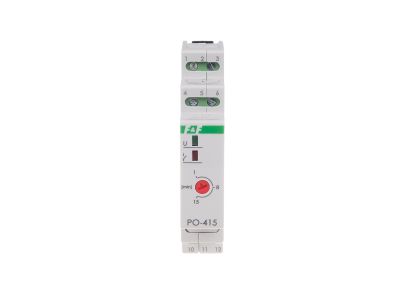

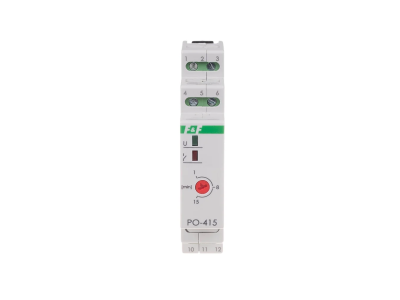

• Sygnalizacja optyczna: Front panelu wyposażono w diody LED – zielona sygnalizuje obecność napięcia zasilania, natomiast czerwona informuje o stanie załączenia styku wykonawczego.
• Energooszczędność: Pobór mocy na poziomie zaledwie 0,56 W sprawia, że urządzenie jest wyjątkowo ekonomiczne w ciągłej eksploatacji.
• Zakres czasowy: Płynna regulacja czasu podtrzymania w zakresie od 1 do 15 minut pozwala na precyzyjne dostosowanie pracy urządzenia do wymagań instalacji.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami bezpieczeństwa i kompatybilności elektromagnetycznej obowiązującymi na rynku europejskim. Stopień ochrony IP20 gwarantuje bezpieczne użytkowanie wewnątrz obudów rozdzielczych, chroniąc przed przypadkowym dotykiem części pod napięciem. Urządzenie przystosowane jest do pracy w szerokim zakresie temperatur od -25°C do +50°C, co potwierdza jego niezawodność w zróżnicowanych warunkach środowiskowych.

Zastosowanie

Przekaźnik PO-415 znajduje szerokie zastosowanie wszędzie tam, gdzie wymagane jest podtrzymanie pracy odbiornika po zaniku sygnału sterującego. Idealnie sprawdza się w:

• Systemach wentylacji: Podtrzymanie pracy wentylatora łazienkowego po wyłączeniu oświetlenia w celu skutecznego usunięcia wilgoci.
• Układach oświetleniowych: Czasowe doświetlanie ciągów komunikacyjnych lub klatek schodowych.
• Automatyce przemysłowej: Sterowanie procesami wymagającymi zwłoki czasowej przy wyłączaniu maszyn lub urządzeń pomocniczych.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka. Przekaźnik PO-415 jest przystosowany do montażu na standardowej szynie DIN (TH-35), zajmując szerokość tylko jednego modułu (18 mm), co pozwala na znaczną oszczędność miejsca w rozdzielnicy. Przyłącze elektryczne realizowane jest za pomocą zacisków śrubowych o przekroju znamionowym 2,5 mm², co pozwala na stabilne przesyłanie energii i pewny montaż przewodów. Podczas dokręcania zacisków należy zachować zalecany moment dokręcający wynoszący 0,4 Nm, aby zapewnić optymalny styk elektryczny i uniknąć uszkodzenia gniazd śrubowych.

FAQ

1. Czy przekaźnik PO-415 może sterować oświetleniem LED?
Tak, dzięki stykowi o obciążalności 10 A przekaźnik może sterować oświetleniem LED, jednak należy pamiętać o prądach rozruchowych zasilaczy impulsowych.

2. Jaki jest minimalny prąd impulsu sterującego?
Urządzenie reaguje na impuls sterujący o natężeniu mniejszym niż 300 mA, co pozwala na współpracę z różnymi typami przycisków i czujników.

3. Czy urządzenie wymaga zewnętrznego zasilacza?
Nie, przekaźnik jest zasilany bezpośrednio z sieci 230 V AC.
