Przekaźnik czasowy z opóźnionym odpadaniem PO-406 230V montaż podtynkowy | PO-406 F&F

Opis i Kluczowe Cechy

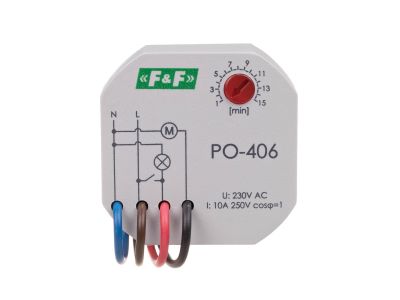

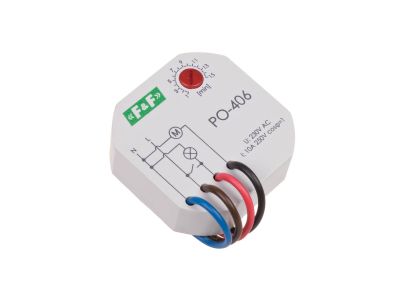

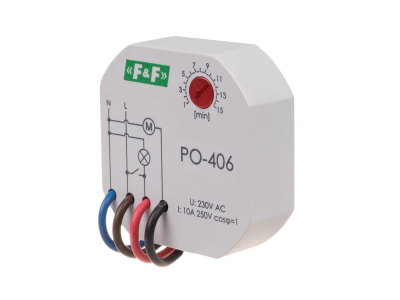

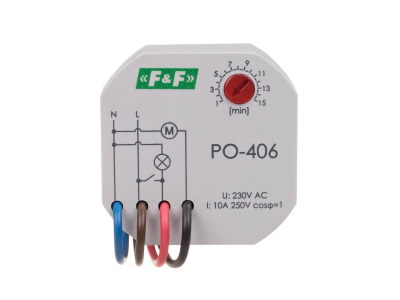

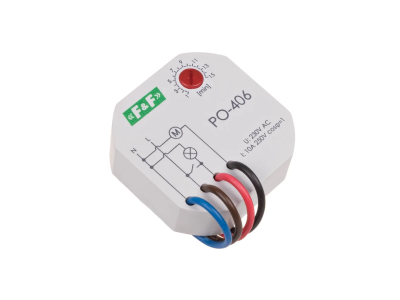

Przekaźnik czasowy PO-406 z funkcją opóźnionego odpadania to urządzenie montowane podtynkowo, zasilane napięciem 230 V AC. Wyposażony w przekaźnikowy element wykonawczy ze stykiem 1×NO o maksymalnym prądzie obciążenia 10 A oraz regulowany czas podtrzymania w zakresie 1÷15 minut. Dzięki niskiemu poborowi mocy (0,56 W) i kompaktowym wymiarom (średnica 55 mm, wysokość 13 mm) doskonale sprawdza się w instalacjach w puszce podtynkowej Ø60.

• Maksymalny prąd obciążenia 10 A: bezpieczne sterowanie odbiornikami o znacznym poborze prądu, takimi jak wentylatory czy oświetlenie, bez ryzyka przeciążenia styków.
• Regulowany czas podtrzymania 1÷15 minut: elastyczne dostosowanie czasu pracy odbiornika po zaniku sygnału sterującego do indywidualnych potrzeb użytkownika.
• Prąd impulsu sterującego poniżej 300 mA: możliwość współpracy z typowymi wyłącznikami oświetlenia lub przyciskami monostabilnymi.
• Niski pobór mocy 0,56 W: energooszczędna praca bez generowania zbędnego ciepła, co zwiększa trwałość i bezpieczeństwo instalacji.
• Stopień ochrony IP20: bezpieczna eksploatacja w suchych pomieszczeniach, typowych dla lokalizacji wewnątrz puszek podtynkowych.

Zgodność z Normami

Przekaźnik czasowy PO-406 spełnia wymagania europejskich norm dotyczących bezpieczeństwa i kompatybilności elektromagnetycznej, co potwierdza znak CE. Zaprojektowany zgodnie z ogólnie przyjętymi standardami DIN dla aparatury podtynkowej.

Zastosowanie

Przekaźnik PO-406 przeznaczony jest do podtrzymania zasilania sterowanego odbiornika przez określony czas po zaniku napięcia sterującego. Sprawdza się w układach automatyki budynkowej, instalacjach sanitarnych i wentylacyjnych.

• Podtrzymanie pracy wentylatora łazienkowego – załączanego wraz z oświetleniem – przez regulowany czas po wyłączeniu światła.
• Sterowanie czasowym wyłączeniem oświetlenia w korytarzach, schowkach lub spiżarniach.
• Opóźnione wyłączanie nawiewników, pomp cyrkulacyjnych lub innych odbiorników wymagających krótkiego dopracowania po zaniku sygnału sterującego.
• Współpraca z przyciskami monostabilnymi w układach zewnętrznego sterowania (np. PLC, przekaźniki pomocnicze).

Wskazówki Montażowe

Montaż i podłączenie przekaźnika powinny być wykonywane wyłącznie przez osoby z odpowiednimi uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie przeznaczone jest do montażu w puszce podtynkowej Ø60. Dołączone przewody przyłączeniowe 4×DY 1 mm² o długości 10 cm należy podłączyć zgodnie ze schematem producenta. Przekrój przewodów zewnętrznych dobrać do prądu obciążenia. Przed pierwszym uruchomieniem zaleca się sprawdzenie poprawności połączeń.

FAQ

• Jak regulować czas podtrzymania? Czas ustawia się za pomocą potencjometru znajdującego się na obudowie przekaźnika. Zakres regulacji wynosi od 1 do 15 minut. Ustawienie należy wykonać przy odłączonym napięciu.
• Czy przekaźnik ma separację galwaniczną między obwodem sterującym a wykonawczym? Nie. W modelu PO-406 nie ma separacji styku – obwód sterujący i wykonawczy współdzielą połączenie. Należy to uwzględnić przy projektowaniu układu.
• Jaki jest stopień ochrony urządzenia? Stopień ochrony wynosi IP20, co oznacza ochronę przed ciałami stałymi o średnicy powyżej 12 mm, ale brak ochrony przed wilgocią. Przeznaczony do montażu w suchych pomieszczeniach wewnętrznych.
