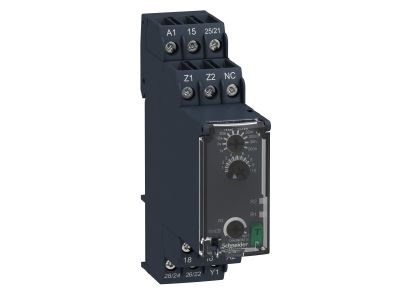

Przekaźnik czasowy z opóźnieniem zakres 0,05s-300h, 24-240V AC/DC, 2 styki C/O | RE22R2AMR Schneider Electric

Opis i Kluczowe Cechy

Przekaźnik czasowy RE22R2AMR firmy Schneider Electric z serii Zelio Time to modułowe urządzenie z opóźnieniem, oferujące zakres czasowy od 0,05 sekundy do 300 godzin i zasilanie napięciem 24–240 V AC/DC. Wyposażony w 2 styki przełączne (C/O) oraz kompaktową szerokość 22,5 mm, zapewnia precyzyjną regulację opóźnień i oszczędność miejsca w rozdzielnicy.

• Zakres czasowy 0,05 s – 300 h: Umożliwia precyzyjne ustawienie opóźnienia w bardzo szerokim zakresie, od krótkich impulsów po wielogodzinne opóźnienia, co pozwala dostosować działanie do różnorodnych aplikacji.
• Napięcie zasilania 24–240 V AC/DC: Szeroki zakres napięć gwarantuje kompatybilność z różnymi systemami elektrycznymi i automatyki, zapewniając stabilną pracę nawet przy wahanich napięcia.
• 2 styki przełączne (C/O): Dwa niezależne zestawy styków umożliwiają sterowanie dwoma odbiornikami lub realizację bardziej złożonych układów, zwiększając funkcjonalność.
• Szerokość modułu 22,5 mm: Kompaktowa obudowa pozwala na oszczędność miejsca w rozdzielnicy, ułatwiając montaż w ciasnych szafach sterowniczych.
• Montaż na szynie DIN TH35: Standardowe mocowanie upraszcza instalację i umożliwia łatwe łączenie z innymi modułami w rozdzielnicy.

Zgodność z Normami

Przekaźnik czasowy RE22R2AMR został zaprojektowany zgodnie z wymaganiami międzynarodowych norm dla aparatury modułowej. Produkt posiada certyfikat CE i jest zgodny ze standardem DIN, co zapewnia bezpieczeństwo i niezawodność w instalacjach elektrycznych.

Zastosowanie

Uniwersalny przekaźnik czasowy RE22R2AMR sprawdza się w systemach automatyki budynkowej i przemysłowej, gdzie wymagane jest precyzyjne opóźnienie załączenia lub wyłączenia.

• Sterowanie oświetleniem z funkcją opóźnionego wyłączenia (np. w korytarzach lub toaletach).
• Automatyczne załączanie/wyłączanie wentylacji po zadanym czasie.
• Opóźnione otwieranie/zamykanie bram lub drzwi automatycznych.
• Generowanie impulsów czasowych dla styczników, przekaźników lub sterowników PLC.

Wskazówki Montażowe

Montaż przekaźnika czasowego RE22R2AMR powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie przeznaczone jest do montażu na szynie DIN TH35 w rozdzielnicy. Przed rozpoczęciem prac bezwzględnie odłącz napięcie. Momenty dokręcania śrub zacisków oraz przekroje przyłączanych przewodów należy dostosować do dokumentacji producenta oraz obowiązujących norm. Upewnij się, że obciążenie styków jest zgodne z przeznaczeniem urządzenia.

FAQ

• Czy przekaźnik czasowy RE22R2AMR posiada podświetlenie? Producent nie przewidział podświetlenia w tym modelu. Ustawienia dokonuje się za pomocą pokręteł na panelu czołowym.
• Jaki jest stopień ochrony obudowy? Standardowo dla aparatury modułowej montowanej w rozdzielnicy przyjmuje się stopień ochrony IP20. W przypadku pracy w trudnych warunkach zaleca się dodatkową obudowę.
• Jaki tryb pracy styków – normalnie otwarty czy zamknięty? Przekaźnik wyposażony jest w styki przełączne (C/O), co oznacza, że posiada zarówno zestyk normalnie otwarty (NO), jak i normalnie zamknięty (NC). W zależności od ustawionego opóźnienia zmienia się stan styków po upływie czasu.
