Przekaźnik czasowy z opóźnieniem zakres 0,05s-300h, 24-240V AC/DC, 1 styk C/O | RE22R1AKMR Schneider Electric

Opis i Kluczowe Cechy

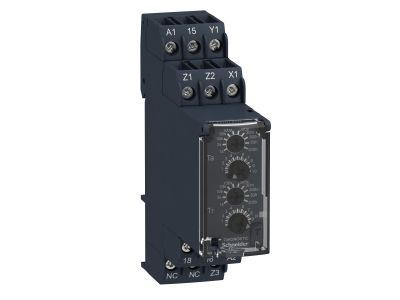

Przekaźnik czasowy Schneider Electric Zelio Time RE22R1AKMR to modułowe urządzenie z zakresem nastaw od 0,05 s do 300 h, zasilane napięciem 24–240 V AC/DC. Wyposażony w jeden styk przełączny (C/O) o obciążalności 8 A, zapewnia niezawodne sterowanie czasowe w systemach automatyki. Dzięki szerokości 22,5 mm (2 moduły) idealnie pasuje do rozdzielnic modułowych.

• Zakres czasowy 0,05 s – 300 h: Umożliwia precyzyjne ustawienie opóźnienia w niezwykle szerokim zakresie – od ułamków sekund do setek godzin – co pokrywa większość potrzeb w automatyce przemysłowej i budynkowej.
• Napięcie zasilania 24–240 V AC/DC: Uniwersalny zasilacz eliminuje konieczność doboru wersji napięciowej, upraszcza magazynowanie i ułatwia montaż zarówno w instalacjach prądu przemiennego, jak i stałego.
• Obciążalność styku 8 A (AC1): Wysoki prąd znamionowy pozwala na bezpośrednie sterowanie stycznikami, lampami sygnalizacyjnymi i innymi odbiornikami bez dodatkowych wzmacniaczy.
• Szerokość 22,5 mm (2 moduły): Kompaktowa obudowa oszczędza miejsce w rozdzielnicy – ten sam rozmiar co typowy wyłącznik nadprądowy, co ułatwia projektowanie układu.
• Funkcje Ak i Akt: Dwie funkcje opóźnienia (załączanie i wyłączanie) w jednym urządzeniu zwiększają elastyczność aplikacji i redukują liczbę potrzebnych przekaźników.

Zgodność z Normami

Przekaźnik czasowy RE22R1AKMR spełnia wymagania dyrektyw Unii Europejskiej (oznaczenie CE) oraz standardy DIN przeznaczone dla aparatury modułowej. Produkt przechodzi rygorystyczne testy zapewniające bezpieczeństwo użytkowania w instalacjach przemysłowych i budynkowych.

Zastosowanie

Przekaźnik czasowy RE22R1AKMR znajduje zastosowanie wszędzie tam, gdzie wymagane jest precyzyjne sterowanie czasowe w systemach automatyki. Dzięki funkcjom Ak i Akt oraz szerokiemu zakresowi nastaw sprawdza się w różnorodnych scenariuszach:

• Sterowanie oświetleniem w pomieszczeniach użytkowych – opóźnione wyłączanie w korytarzach, toaletach, pomieszczeniach gospodarczych.
• Impulsowe załączanie sygnalizacji dźwiękowej i świetlnej w systemach alarmowych i ostrzegawczych.
• Sterowanie siłownikami bram, szlabanów i drzwi automatycznych z regulowanym czasem otwarcia/zamknięcia.
• Generowanie opóźnień w sekwencyjnym uruchamianiu maszyn i urządzeń (np. stopniowe załączanie silników, wentylatorów).

Wskazówki Montażowe

Montaż powinien być wykonywany wyłącznie przez wykwalifikowany personel posiadający odpowiednie uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN). Szerokość modułu 22,5 mm odpowiada dwóm modułom standardowej aparatury modułowej. Przekrój przewodów należy dobrać zgodnie z prądem obciążenia (max. 8 A). Momenty dokręcania śrub zacisków należy stosować według dokumentacji producenta.

FAQ

• Jakie napięcie zasilania jest wymagane? Przekaźnik akceptuje szeroki zakres napięcia 24–240 V zarówno AC, jak i DC, co pozwala na bezpośrednie podłączenie do typowych obwodów sterowniczych bez dodatkowego zasilacza.
• Czy można ustawić czas bez odłączania napięcia? Pokrętła nastawcze znajdują się pod przezroczystą osłoną. Zmiana nastaw jest możliwa po otwarciu osłony, jednak dla bezpieczeństwa zalecamy odłączenie napięcia przed jakąkolwiek manipulacją przy urządzeniu.
• Jaka jest różnica między funkcją Ak a Akt? Funkcja Ak to opóźnione załączenie (delay on make), a Akt to opóźnione wyłączenie (delay on break). Wybór odpowiedniej funkcji umożliwia dostosowanie pracy przekaźnika do wymagań konkretnej aplikacji sterowania czasowego.
