Przekaźnik czasowy z opóźnieniem zakres 0,05s-10min 24-240V AC/DC, 1 styk C/O | RE22R1KMR Schneider Electric

Opis i Kluczowe Cechy

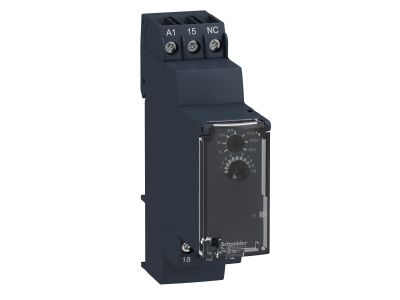

Przekaźnik czasowy Schneider Electric Zelio Time RE22R1KMR to modułowe urządzenie z funkcją opóźnienia, przeznaczone do precyzyjnego zarządzania czasem w systemach automatyki. Dzięki zasilaniu uniwersalnym napięciem 24–240 V AC/DC oraz jednym stykiem przełącznym (C/O) o obciążalności 8 A zapewnia niezawodną pracę w szerokim zakresie zastosowań. Szerokość 22,5 mm umożliwia oszczędność miejsca w rozdzielnicy, a przezroczysta osłona chroni nastawy przed przypadkową zmianą.

• Zakres czasowy 0,05 s – 10 min: Umożliwia precyzyjne ustawienie opóźnienia w krótkich i średnich przedziałach, co pozwala dopasować działanie do wymagań procesu bez stosowania dodatkowych liczników.
• Prąd znamionowy 8 A (styk przełączny): Gwarantuje bezpieczne przełączanie obciążeń o umiarkowanej mocy, np. cewek styczników, sygnalizatorów czy małych silników, bez ryzyka przeciążenia.
• Uniwersalne zasilanie 24–240 V AC/DC: Eliminuje konieczność doboru oddzielnego napięcia pomocniczego – urządzenie działa stabilnie w instalacjach przemysłowych i budynkowych, nawet przy chwilowych wahaniach napięcia.
• Szerokość 22,5 mm (2 moduły DIN): Oszczędza miejsce na szynie TH35, ułatwia projektowanie rozdzielnic i pozwala zachować porządek w szafie sterowniczej.
• Przezroczysta osłona i obrotowe trymery: Chronią nastawy przed przypadkową ingerencją, a jednocześnie umożliwiają szybką i intuicyjną zmianę zakresu czasu bez użycia narzędzi.

Zgodność z Normami

Przekaźnik czasowy RE22R1KMR jest zgodny z europejskimi standardami bezpieczeństwa i kompatybilności elektromagnetycznej, posiada oznaczenie CE. Urządzenie spełnia wymagania typowe dla aparatury modułowej montowanej na szynie DIN, co gwarantuje jego niezawodność w standardowych instalacjach przemysłowych i budynkowych.

Zastosowanie

Modułowy przekaźnik czasowy Zelio Time RE22R1KMR sprawdza się wszędzie tam, gdzie wymagane jest opóźnione załączanie lub wyłączanie odbiorników. Jego uniwersalny zakres napięcia i precyzyjne nastawy czynią go uniwersalnym narzędziem w automatyce.

• Sterowanie oświetleniem w toaletach, korytarzach lub garażach – opóźnione wyłączenie po opuszczeniu pomieszczenia.
• Automatyczne otwieranie i zamykanie drzwi, bram lub szlabanów parkingowych z regulowanym czasem zwłoki.
• Opóźnione załączanie wentylatorów, klimatyzatorów lub innych urządzeń po sygnale z czujnika obecności.
• Impulsy czasowe do styczników, przekaźników pośredniczących lub wejść sterowników PLC w układach sekwencji.

Wskazówki Montażowe

Montaż i podłączenie przekaźnika czasowego powinny być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Szerokość 22,5 mm odpowiada dwóm modułom standardowym. Do podłączenia przewodów stosuj odpowiednie narzędzia i moment dokręcania zgodny z dokumentacją producenta. Przekrój przewodów dobierz do obciążenia prądowego (max 8 A). Zapewnij odpowiednią wentylację w szafie sterowniczej.

FAQ

• Czy przekaźnik czasowy posiada podświetlenie LED? W danych produktu nie wskazano obecności podświetlenia. W zależności od wersji styki nie są podświetlane – informację o ewentualnym wskaźniku pracy znajdziesz w dokumentacji technicznej producenta.
• Jaki jest stopień ochrony obudowy? Producent nie podaje konkretnego stopnia IP. Dla aparatury modułowej montowanej w rozdzielnicy standardowo przyjmuje się ochronę IP20 (brak ochrony przed wilgocią). Urządzenie należy instalować w suchym pomieszczeniu wewnątrz obudowy.
• W jakim trybie pracuje styk – opóźnione załączanie czy wyłączanie? Przekaźnik realizuje funkcję opóźnienia – szczegółowy tryb (np. opóźnione załączenie, wyłączenie lub praca cykliczna) może być zdefiniowany przez ustawienia zakresu i podłączenie. W razie wątpliwości sprawdź instrukcję lub schemat podłączenia.
