Przekaźnik czasowy z opóźnieniem 24.-240V AC/ DC, 0.05s... 300h, styk 2C/O 8A Zelio Time | RE22R2ACMR Schneider Electric

Opis i Kluczowe Cechy

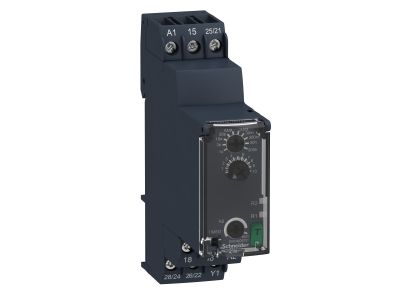

Przekaźnik czasowy Schneider Electric Zelio Time RE22R2ACMR to dwufunkcyjny modułowy przekaźnik czasowy oferujący funkcje opóźnienia załączenia (A) i opóźnienia wyłączenia (Aw). Urządzenie zasilane napięciem 24–240 V AC/DC, wyposażone w dwa styki przełączne 2C/O o obciążalności 8 A, umożliwia precyzyjne sterowanie czasowe w systemach automatyki. Dzięki szerokości zaledwie 22,5 mm zajmuje tyle samo miejsca co standardowy dwubiegunowy wyłącznik, co ułatwia projektowanie rozdzielnic.

• Zakres czasowy 0,05 s … 300 h: Obejmuje zarówno bardzo krótkie opóźnienia, jak i długie interwały, co pozwala dostosować urządzenie do różnorodnych zastosowań – od sygnalizacji po sterowanie oświetleniem.
• Napięcie zasilania 24–240 V AC/DC: Szeroki zakres napięć zapewnia stabilną pracę nawet przy chwilowych spadkach napięcia w sieci, zwiększając niezawodność systemu.
• Dwa styki przełączne 2C/O 8 A: Umożliwiają jednoczesne sterowanie dwoma niezależnymi obwodami – np. załączanie i wyłączanie dwóch odbiorników lub sygnalizację stanu.
• Szerokość 22,5 mm: Kompaktowa obudowa zajmuje tyle samo miejsca co wyłącznik dwubiegunowy, co pozwala oszczędzić przestrzeń w szafie sterowniczej i upraszcza zabudowę.
• Przezroczysta, zamykana pokrywa: Chroni nastawy przed przypadkową zmianą, zapewniając bezpieczeństwo eksploatacji i spokój personelu konserwującego.

Zgodność z Normami

Przekaźnik czasowy RE22R2ACMR został zaprojektowany zgodnie z europejskimi standardami obowiązującymi dla aparatury modułowej. Posiada oznakowanie CE potwierdzające spełnienie wymogów dyrektyw Unii Europejskiej. Producent nie podaje konkretnych numerów norm w dokumentacji produktu – urządzenie przeznaczone jest do stosowania w instalacjach budynkowych i przemysłowych zgodnie z lokalnymi przepisami.

Zastosowanie

Dwufunkcyjny przekaźnik czasowy sprawdza się wszędzie tam, gdzie wymagane jest inteligentne zarządzanie czasem w automatyce. Jego elastyczność pozwala na łatwą integrację z istniejącymi systemami sterowania.

• Automatyczne otwieranie drzwi – opóźnienie zamknięcia lub otwarcia.
• Sterowanie oświetleniem w toaletach, korytarzach i pomieszczeniach socjalnych z funkcją wyłączenia czasowego.
• Sygnalizacja w systemach alarmowych – opóźnienie załączenia syreny lub wyłączenia po zadziałaniu.
• Sterowanie szlabanami parkingowymi – czasowe podtrzymanie sygnału otwarcia.

Wskazówki Montażowe

Montaż, podłączenie i uruchomienie przekaźnika czasowego może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi normami i dokumentacją producenta. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całym obwodzie. Urządzenie montuje się na szynie DIN TH35 (35 mm). Przekrój przewodów należy dobrać do prądu znamionowego 8 A oraz warunków instalacji. Moment dokręcania zacisków – zgodnie z instrukcją dołączoną do produktu. Należy zapewnić odpowiednią wentylację oraz nie przekraczać podanych wartości granicznych.

FAQ

• Czy przekaźnik posiada podświetlenie? Producent nie podaje informacji o zintegrowanym podświetleniu – model RE22R2ACMR nie oferuje tej funkcji.
• Jaki jest stopień ochrony IP? Dla aparatury modułowej w rozdzielnicy standardowo przyjmuje się IP20. Dokumentacja produktu nie podaje innego stopnia ochrony – urządzenie przeznaczone jest do montażu w suchym, zamkniętym wnętrzu szafy sterowniczej.
• Jakie tryby pracy są dostępne? Przekaźnik oferuje dwie funkcje: A (opóźnienie załączenia) oraz Aw (opóźnienie wyłączenia). Wybór dokonywany jest pokrętłem na przednim panelu.
