Przekaźnik czasowy z opóźnieniem 24-240V AC/ DC, 0.05s... 300h, styk 1C/O 8A Zelio Time | RE22R1ACMR Schneider Electric

Opis i Kluczowe Cechy

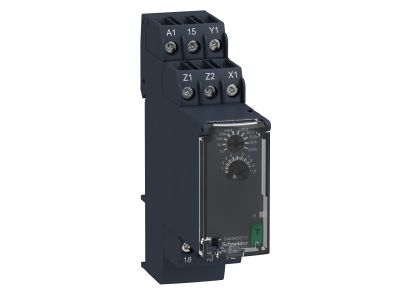

Przekaźnik czasowy Schneider Electric Zelio Time RE22R1ACMR to modułowe urządzenie przeznaczone do precyzyjnego zarządzania czasem w systemach automatyki. Łączy szeroki zakres nastaw od 0,05 s do 300 h z zasilaniem uniwersalnym 24–240 V AC/DC, co zapewnia elastyczność zastosowania w różnych obwodach sterowniczych. Posiada jeden styk przełączny (1C/O) o obciążalności prądowej 8 A, gwarantujący bezpieczne przełączanie odbiorników. Szerokość 22,5 mm umożliwia montaż na szynie DIN w rozdzielnicach modułowych.

• Zakres czasowy 0,05 s – 300 h: Pozwala realizować zarówno krótkie opóźnienia, jak i długie cykle – od pojedynczych impulsów po procesy trwające wiele dni.
• Zasilanie 24–240 V AC/DC: Uniwersalny zasilacz eliminuje konieczność doboru wersji napięciowej i chroni przed zakłóceniami przez utrzymanie stabilnej pracy przy chwilowych wahaniach napięcia.
• Styk przełączny 1C/O 8 A: Zapewnia bezpieczne załączanie i wyłączanie obciążeń o prądzie do 8 A bez ryzyka przegrzania styków.
• Szerokość 22,5 mm (2 moduły): Oszczędza miejsce w rozdzielnicy i ułatwia zabudowę w standardowej szynie DIN TH35.
• Dwie funkcje czasowe (Ac i Act) z regulacją za pomocą obrotowych trymerów i zamykana pokrywa: Umożliwiają prostą i bezpieczną konfigurację opóźnienia załączenia (Ac) lub wyłączenia (Act) oraz zabezpieczają nastawy przed przypadkową zmianą.

Zgodność z Normami

Przekaźnik czasowy RE22R1ACMR został zaprojektowany zgodnie z europejskimi standardami branżowymi oraz wymaganiami dyrektyw UE. Posiada certyfikat CE, co potwierdza spełnienie obowiązujących norm bezpieczeństwa i kompatybilności elektromagnetycznej. Przeznaczony do montażu w instalacjach niskiego napięcia.

Zastosowanie

Dzięki szerokiemu zakresowi nastaw i uniwersalnemu zasilaniu przekaźnik znajduje zastosowanie w wielu systemach automatyki budynkowej i przemysłowej, gdzie wymagane jest precyzyjne opóźnienie czasowe.

• Sterowanie oświetleniem w strefach czasowych (korytarze, toalety, klatki schodowe) – opóźnienie wyłączenia (Act).
• Sekwencyjne załączanie urządzeń (np. wentylatorów, pomp, nagrzewnic) – opóźnienie załączenia (Ac).
• Impulsy czasowe do styczników, przekaźników lub sterowników PLC w procesach technologicznych.
• Automatyka szlabanów, drzwi, bram – opóźnienia przy otwieraniu/zamykaniu.

Wskazówki Montażowe

Montaż i podłączenie przekaźnika może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania. Urządzenie montuje się na szynie DIN TH35 (35 mm) w rozdzielnicy lub szafie sterowniczej. Należy stosować przewody o przekroju dostosowanym do prądu obciążenia oraz moment dokręcania zacisków zgodny z dokumentacją producenta. Pokrywę zamykać po ustawieniu wartości czasowych, aby uniknąć przypadkowej zmiany nastaw.

FAQ

• Czy przekaźnik ma podświetlenie? Producent nie deklaruje funkcji podświetlenia – w danych produktu brak informacji o diodzie LED lub neonówce.
• Jaki jest stopień ochrony obudowy? Dla aparatury modułowej montowanej w rozdzielnicy standardowo przyjmuje się IP20. W dokumentacji produktu nie podano innego stopnia, dlatego urządzenie należy chronić przed wilgocią i pyłem poprzez zabudowę w rozdzielnicy o odpowiedniej klasie szczelności.
• Jak działa styk przełączny (1C/O)? Styk przełączny umożliwia przełączanie między obwodem normalnie otwartym (NO) i normalnie zamkniętym (NC). W zależności od wybranej funkcji czasowej (Ac lub Act) styk zmienia stan po upływie nastawionego czasu.
