Przekaźnik czasowy wielofunkcyjny zakres 0,05s-300h, 24-240V AC/DC, 1 styk C/O | RE22R1MKMR Schneider Electric

Opis i Kluczowe Cechy

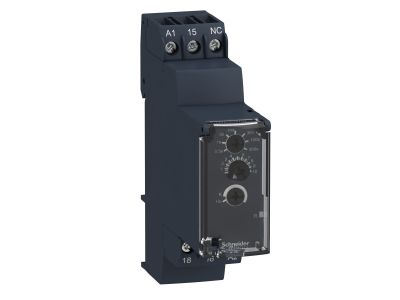

Przekaźnik czasowy wielofunkcyjny Schneider Electric Zelio Time RE22R1MKMR to modułowe urządzenie o szerokości 22,5 mm, przeznaczone do precyzyjnego zarządzania czasem w systemach automatyki. Oferuje zakres nastaw czasowych od 0,05 s do 300 h oraz uniwersalne zasilanie 24–240 V AC/DC, co pozwala na pracę w różnych instalacjach bez konieczności stosowania dodatkowych zasilaczy. Wyposażony w jeden styk przełączający C/O (jednobiegunowy, podwójny rzut) o obciążalności prądowej 8 A, zapewnia bezpieczne i niezawodne sterowanie obwodami o znacznym obciążeniu.

• Zakres czasowy 0,05 s – 300 h: Szeroki wybór nastaw umożliwia precyzyjne dopasowanie opóźnień w różnorodnych aplikacjach – od krótkich impulsów po długotrwałe cykle.
• Zasilanie 24–240 V AC/DC: Uniwersalny zasilacz gwarantuje stabilną pracę nawet przy chwilowych wahaniach napięcia i upraszcza magazynowanie oraz montaż w instalacjach o różnych standardach napięciowych.
• Styk przełączający 1 C/O, Ith 8 A: Wytrzymały styk o prądzie znamionowym 8 A pozwala na bezpośrednie sterowanie odbiornikami bez ryzyka przegrzania, a jednocześnie zachowuje funkcję przełączną dla elastyczności połączeń.
• Szerokość 22,5 mm (2 moduły DIN): Kompaktowa obudowa zajmuje tyle miejsca co 2-biegunowy wyłącznik nadmiarowy, co ułatwia projektowanie rozdzielnic i oszczędza miejsce na szynie DIN.
• Przezroczysta, zamykana pokrywa: Chroni ustawienia przed przypadkową ingerencją, zwiększając bezpieczeństwo eksploatacji i ułatwiając konserwację.

Zgodność z Normami

Przekaźnik czasowy Schneider Electric Zelio Time RE22R1MKMR jest zaprojektowany zgodnie z europejskimi standardami dla aparatury modułowej oraz posiada certyfikację CE. Spełnia wymagania norm DIN dotyczących montażu na szynie TH35 i jest przeznaczony do pracy w instalacjach niskiego napięcia.

Zastosowanie

Urządzenie umożliwia realizację dwóch podstawowych funkcji czasowych: opóźnienia załączania (funkcja ON) oraz opóźnienia wyłączania (funkcja K). Dzięki temu znajduje zastosowanie w wielu scenariuszach automatyki budynkowej i przemysłowej, gdzie wymagane jest sterowanie czasowe.

• Automatyczne sterowanie oświetleniem korytarzy, toalet, pomieszczeń socjalnych – wyłączanie po zadanym czasie od wykrycia ruchu.
• Zarządzanie czasem otwarcia bram, szlabanów, drzwi automatycznych – opóźnienie zamknięcia dla bezpieczeństwa przejścia.
• Sterowanie sygnalizacją alarmową i ostrzegawczą – nadawanie impulsów czasowych do przekaźników lub sygnalizatorów.
• Generowanie opóźnień w układach sterowania PLC i styczników – separacja czasowa procesów technologicznych.

Wskazówki Montażowe

Montaż przekaźnika czasowego powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po uprzednim odłączeniu napięcia w rozdzielnicy. Urządzenie przeznaczone jest do montażu na szynie DIN TH35 (TS35). Należy stosować moment dokręcania zacisków zgodny z dokumentacją producenta oraz dobierać przekrój przewodów odpowiednio do prądu obciążenia (max. 8 A). Przed przystąpieniem do prac serwisowych bezwzględnie odłączyć zasilanie.

FAQ

• Czy przekaźnik posiada podświetlenie LED stanu pracy? Nie, w modelu RE22R1MKMR nie przewidziano diodowej sygnalizacji stanu. Tryb pracy można kontrolować poprzez stan styków – zwarcie sygnalizuje zadziałanie.
• Jaki stopień ochrony IP ma to urządzenie? Stopień ochrony obudowy nie został podany w karcie katalogowej. Standardowo dla aparatury modułowej montowanej w rozdzielnicach przyjmuje się IP20, co zapewnia ochronę przed dotykiem palców i ciałami stałymi o średnicy powyżej 12,5 mm.
• Jakie tryby pracy są dostępne? Przekaźnik realizuje funkcję ON (opóźnienie załączania) oraz funkcję K (opóźnienie wyłączania). Wyboru dokonuje się za pomocą przełącznika na froncie urządzenia w zakresie 0,05 s – 300 h.
