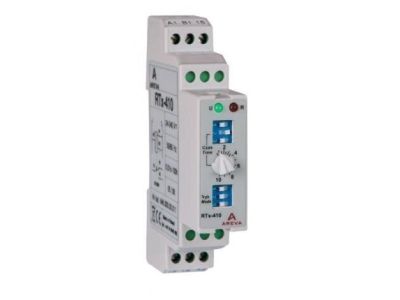

Przekaźnik czasowy wielofunkcyjny, mikroprocesorowy, RTX-410 | 2610391 Relpol

Alternatywny kod produktu: RTX-410

Opis i Kluczowe Cechy

Przekaźnik czasowy RTX-410 (symbol 2610391) to wielofunkcyjne, mikroprocesorowe urządzenie sterujące czasu rzeczywistego, przeznaczone do montażu na szynie TH35. Dzięki zasilaniu w szerokim zakresie napięć 24–240 V AC/DC oraz nastawie czasu od 0,01 s do 100 h w ośmiu podzakresach, przekaźnik pozwala precyzyjnie realizować opóźnienia w instalacjach przemysłowych i budynkowych. Prąd obciążenia styków wynosi 5 A, co umożliwia bezpośrednie sterowanie małymi odbiornikami lub podawanie impulsów do styczników i przekaźników.

• Szeroki zakres napięcia zasilania 24–240 V AC/DC: zapewnia uniwersalność – jeden model sprawdza się w obwodach różnego napięcia, upraszczając logistykę i magazynowanie.
• Osiem podzakresów czasu (0,01 s – 100 h): umożliwia precyzyjne ustawienie opóźnienia od krótkich impulsów (setne sekundy) po długie cykle (kilkadziesiąt godzin) bez konieczności stosowania dodatkowych liczników.
• Analogowa nastawa czasu potencjometrem: pozwala szybko i intuicyjnie dobrać wartość w danym podzakresie bez potrzeby programowania czy konfiguracji zewnętrznym narzędziem.
• Prąd znamionowy styków 5 A: gwarantuje bezpieczne załączanie/rozwieranie obwodów o umiarkowanym obciążeniu (np. cewki styczników, lampki sygnalizacyjne, wentylatory).
• Mikroprocesorowa konstrukcja: zapewnia wysoką stabilność czasową oraz odporność na zakłócenia, powtarzalność nastawy w całym zakresie napięcia i temperatury.

Zgodność z Normami

Przekaźnik RTX-410 został zaprojektowany zgodnie z wymaganiami europejskich norm dla aparatury sterowniczej i posiada oznaczenie CE. Producent deklaruje zgodność z odpowiednimi dyrektywami niskonapięciowymi i kompatybilności elektromagnetycznej. Montaż oraz eksploatacja powinny odbywać się z uwzględnieniem standardowych przepisów bezpieczeństwa obowiązujących w instalacjach niskiego napięcia.

Zastosowanie

Dzięki wielofunkcyjności i szerokiemu zakresowi czasowemu przekaźnik RTX-410 sprawdza się w wielu scenariuszach automatyki przemysłowej i budynkowej.

• Sterowanie czasowe oświetleniem, wentylacją lub roletami – opóźnione załączanie/wyłączanie.
• Generowanie impulsów startowych dla styczników, przekaźników pośredniczących lub wejść sterowników PLC.
• Realizacja cykli pracy w systemach sygnalizacji i alarmowych (opóźnienie rozruchu, wyłączenie awaryjne).
• Automatyka budynkowa – sekwencjonowanie urządzeń w szafach sterowniczych (np. kolejność załączania pomp klimatyzacji).

Wskazówki Montażowe

Montaż i podłączenie przekaźnika czasowego może wykonywać wyłącznie osoba posiadająca odpowiednie uprawnienia SEP. Urządzenie przeznaczone jest do mocowania na szynie TH35 (DIN) w rozdzielnicy lub szafie sterowniczej. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie zasilania. Przekrój przewodów przyłączeniowych należy dobrać do wartości prądu obciążenia (min. 0,75 mm² dla 5 A). Moment dokręcania zacisków – zgodnie z dokumentacją producenta. Zapewnij odpowiednią wentylację wokół urządzenia, aby nie przekroczyć dopuszczalnej temperatury pracy.

FAQ

• Czy przekaźnik ma podświetlenie lub wskaźnik LED stanu? W dostępnych danych producenta nie wskazano obecności podświetlenia. Przekaźnik posiada analogową skalę nastawy, a stan pracy można ocenić po zmianie położenia styków (np. sygnalizacja zewnętrzną lampką).
• Jaki jest stopień ochrony obudowy? Producent nie podaje stopnia IP. Standardowo dla aparatury modułowej montowanej wewnątrz rozdzielnicy przyjmuje się ochronę IP20 – oznacza to brak ochrony przed wilgocią i pyłem, dlatego przekaźnik należy instalować w suchym, zamkniętym obwodzie.
• Czy przekaźnik działa jako opóźnione załączanie i wyłączanie (funkcja ON-delay i OFF-delay)? Pomimo że przekaźnik jest określany jako wielofunkcyjny, konkretne funkcje czasowe (np. opóźnione załączenie, opóźnione wyłączenie, cykl pracy) nie zostały wyszczególnione w dostępnych danych. Zakres 0,01 s – 100 h oraz osiem podzakresów sugerują możliwość szerokiej konfiguracji, jednak szczegółową listę trybów należy sprawdzić w instrukcji producenta.
