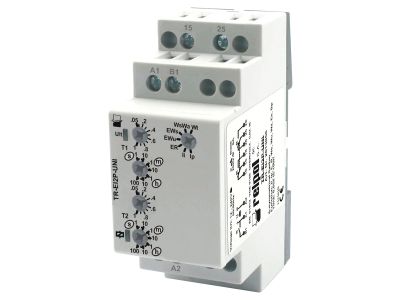

Przekaźnik czasowy wielofunkcyjny 8A 12-240VAC/DC IP20, TR-EI2P-UNI | 2613058 Relpol

Alternatywny kod produktu: TR-EI2P-UNI

Opis i Kluczowe Cechy

Przekaźnik czasowy wielofunkcyjny TR-EI2P-UNI (nr kat. 2613058) to urządzenie oferujące szeroki zakres funkcji czasowych przy uniwersalnym zasilaniu 12–240 V AC/DC i prądzie znamionowym 8 A (AC1). Dwa zestyki przełączne (2P) zapewniają elastyczność sterowania dwoma niezależnymi obwodami, a kompaktowa obudowa modułowa o szerokości 35 mm umożliwia łatwy montaż na szynie DIN.

• 9 funkcji czasowych (Ii, Ip, EWu, ER, EWs, WsWa, Wt, praca cykliczna z regulacją T1 i T2): precyzyjne sterowanie opóźnieniami, impulsami i cyklami w automatyce budynkowej i przemysłowej.
• Napięcie zasilania 12–240 V AC/DC: uniwersalna kompatybilność z różnymi instalacjami bez konieczności stosowania dodatkowych zasilaczy.
• Zestyki 2P (15-16-18, 25-26-28) o obciążalności 8 A / 250 V AC1: bezpieczne przełączanie obciążeń, takich jak styczniki, przekaźniki czy sygnalizatory.
• Wejście sterujące (zaciski B1 – A1) umożliwiające podłączenie zewnętrznego zestawu zwierającego: łatwa realizacja sterowania impulsem lub potencjałem, np. z przycisku lub czujnika.
• Obudowa modułowa IP20 o wymiarach 87 x 35 x 65 mm: ochrona przed ciałami stałymi w rozdzielnicy oraz oszczędność miejsca na szynie TH35.

Zgodność z Normami

Przekaźnik czasowy TR-EI2P-UNI został zaprojektowany zgodnie z obowiązującymi normami europejskimi dla aparatury modułowej i posiada certyfikat CE. Produkt spełnia wymagania dyrektyw Unii Europejskiej w zakresie bezpieczeństwa i kompatybilności elektromagnetycznej.

Zastosowanie

Dzięki bogatej bibliotece funkcji czasowych przekaźnik TR-EI2P-UNI sprawdza się w wielu scenariuszach automatyki – od sterowania odbiornikami po synchronizację procesów.

• Sterowanie cykliczne urządzeniami (np. wentylatory, pompy, oświetlenie dekoracyjne) z niezależną regulacją czasu załączenia i wyłączenia.
• Opóźnione załączanie lub wyłączanie styczników i przekaźników w systemach oświetlenia awaryjnego lub ogrzewania.
• Wytwarzanie precyzyjnych impulsów sterujących dla napędów rolet, bram czy siłowników.
• Realizacja sygnalizacji (np. miganie lampy kontrolnej) dzięki funkcjom EWs i WsWa.

Wskazówki Montażowe

Montaż i podłączenie przekaźnika czasowego powinny być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie przeznaczone jest do instalacji na szynie TH35 (DIN) w rozdzielnicy. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Przekrój przewodów dobierz do prądu obciążenia; moment dokręcania zacisków stosuj zgodnie z dokumentacją producenta. Należy pamiętać o prawidłowym uziemieniu obudowy (jeśli wymagane) i zachowaniu odległości od innych urządzeń zapewniającej odpowiednią wentylację.

FAQ

• Czy przekaźnik ma podświetlenie / diody sygnalizacyjne? W danych technicznych nie wskazano obecności podświetlenia. Stan pracy można odczytać po pozycji styków lub za pomocą zewnętrznego wskaźnika.
• Jaki jest stopień ochrony obudowy? Stopień ochrony wynosi IP20 – urządzenie jest chronione przed dostępem do części niebezpiecznych palcem oraz przed ciałami stałymi o średnicy powyżej 12,5 mm, przeznaczone do montażu w suchych rozdzielnicach.
• Czy przekaźnik można użyć do sterowania stycznikiem o dużym prądzie? Tak, zestyki wyjściowe (2P) wytrzymują 8 A przy 250 V AC (AC1), co pozwala na bezpośrednie załączanie styczników, przekaźników lub innych odbiorników o niewielkim prądzie. W przypadku obciążeń indukcyjnych należy uwzględnić kategorie użytkowania.
