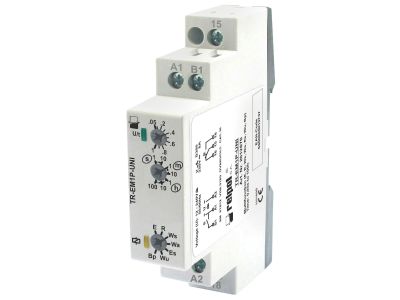

Przekaźnik czasowy wielofunkcyjny 1P, 8A, 12... 240VAC/DC, IP20 TR-EM1P-UNI | 2612870 Relpol

Alternatywny kod produktu: TR-EM1P-UNI

Opis i Kluczowe Cechy

Przekaźnik czasowy wielofunkcyjny TR-EM1P-UNI (symbol 2612870) to moduł instalacyjny z jednym zestykiem przełącznym (1P), przeznaczony do precyzyjnego sterowania czasowego w obwodach niskiego napięcia. Dzięki szerokiemu zakresowi napięcia zasilania 12…240 V AC/DC oraz prądowi znamionowemu AC1 8 A / 250 V zapewnia uniwersalność zastosowań i bezpieczną pracę. Szerokość modułu wynosi 17,5 mm (1 moduł), co ułatwia montaż w rozdzielnicach.

• Napięcie zasilania 12…240 V AC/DC: pozwala na pracę w różnych instalacjach bez konieczności stosowania dodatkowych zasilaczy – idealne do zastosowań zarówno w sieciach niskiego napięcia, jak i standardowych obwodach 230 V.
• Prąd znamionowy AC1 8 A / 250 V: zapewnia niezawodne przełączanie obciążeń rezystancyjnych i małych silników, bez ryzyka przegrzania styków.
• Szerokość 17,5 mm (1 moduł): oszczędza miejsce w szafie sterowniczej, umożliwiając gęstą zabudowę aparatury.
• 7 funkcji czasowych (E, Wu, Bp, R, Ws, Wa, Es): daje elastyczność w realizacji opóźnień załączenia, wyłączenia, pracy cyklicznej i innych sekwencji – jeden przekaźnik zastępuje wiele różnych timerów.
• Stopień ochrony IP20: odpowiedni do montażu w suchych pomieszczeniach i rozdzielnicach zamykanych, chroni przed przypadkowym dotknięciem elementów pod napięciem.

Zgodność z Normami

Przekaźnik został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz posiada certyfikat CE, co potwierdza jego bezpieczeństwo i jakość wykonania. Przeznaczony do instalacji w obwodach niskiego napięcia.

Zastosowanie

Przekaźnik czasowy TR-EM1P-UNI znajduje zastosowanie w systemach automatyki budynkowej i przemysłowej, gdzie wymagane jest precyzyjne sterowanie czasowe. Oto typowe scenariusze użycia:

• Sterowanie oświetleniem z opóźnionym wyłączeniem (funkcja Wu – opóźnione wyłączenie przy stałym sygnale).
• Impulsowe sterowanie stycznikami lub przekaźnikami w sekwencjach czasowych (funkcja E – opóźnione załączenie po przyłożeniu napięcia).
• Sygnalizacja i alarmy – realizacja cyklicznych przerw (funkcja Ws – generator impulsów).
• Automatyka wentylacji lub ogrzewania – opóźnione załączanie/wyłączanie w zależności od sygnałów z czujników (funkcje R i Wa).

Wskazówki Montażowe

Montaż przekaźnika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicy. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania. Momenty dokręcania zacisków oraz przekroje przewodów (zalecane 0,5–2,5 mm²) należy dobrać zgodnie z dokumentacją techniczną producenta. Po montażu sprawdzić połączenia.

FAQ

• Czy przekaźnik posiada sygnalizację LED? W dostępnych danych nie ma informacji o diodzie sygnalizacyjnej. Zalecamy sprawdzenie dokumentacji producenta w celu potwierdzenia obecności wskaźnika pracy.
• Jaki jest stopień ochrony obudowy? Przekaźnik posiada stopień ochrony IP20, co oznacza odporność na ciała stałe o średnicy powyżej 12,5 mm (brak ochrony przed wilgocią). Montaż wyłącznie w suchych pomieszczeniach.
• Jakie tryby pracy (funkcje czasowe) oferuje ten model? Przekaźnik realizuje 7 funkcji: E (opóźnione załączenie), Wu (opóźnione wyłączenie przy stałym sygnale), Bp (zadziałanie po przerwie – sygnał impulsowy), R (zadziałanie po przerwie – sygnał ciągły), Ws (generator impulsów – symetryczny), Wa (generator impulsów – asymetryczny), Es (opóźnione załączenie z zatrzymaniem po zaniku napięcia). Szczegółowy opis każdej funkcji znajduje się w instrukcji obsługi.
