Przekaźnik czasowy 1 zestyk przełączny 13 funkcji 7 zakresów czasowych (0,05s-100h) | 3RP2505-2AB30 Siemens

Alternatywny kod produktu: 3RP25052AB30

Opis i Kluczowe Cechy

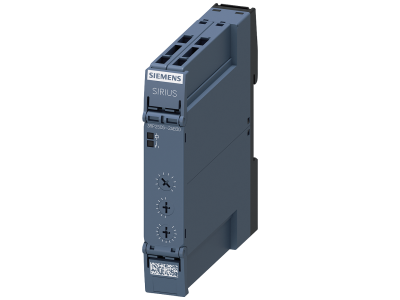

Przekaźnik czasowy Siemens SIRIUS 3RP2505-2AB30 z serii 3RP25 to urządzenie elektromechaniczne wyposażone w 1 zestyk przełączny, 13 funkcji czasowych oraz 7 zakresów czasowych od 0,05 s do 100 h. Dzięki szerokiemu zakresowi napięcia i międzynarodowym aprobatom nadaje się do stosowania w instalacjach na całym świecie. Zastępuje sprawdzoną serię 3RP15, oferując nowoczesną obudowę z pokrywami opisowymi i zdejmowanymi zaciskami ułatwiającymi okablowanie i serwis.

• 1 zestyk przełączny: Umożliwia przełączanie obwodów sterujących w trybie NO/NC, zapewniając elastyczność konfiguracji i możliwość sygnalizacji stanu.
• 13 funkcji czasowych: Obejmują opóźnienie załączenia i wyłączenia, gwiazda-trójkąt, cykl pracy, impulsowe i inne – pozwalają dostosować działanie do różnorodnych procesów sterowania.
• 7 zakresów czasowych (0,05 s – 100 h): Szeroki zakres od milisekund do setek godzin umożliwia precyzyjne ustawienie opóźnienia zarówno dla krótkich impulsów, jak i długotrwałych procesów.
• Pokrywy z opisami i zdejmowane zaciski: Ułatwiają oznaczanie funkcji, podłączanie przewodów oraz szybki demontaż w razie potrzeby serwisu.
• Międzynarodowe aprobaty i szeroki zakres napięcia: Gwarantują uniwersalność w instalacjach o różnych standardach napięciowych bez konieczności stosowania dodatkowych przetwornic.

Zgodność z Normami

Przekaźnik czasowy 3RP2505-2AB30 spełnia wymagania dyrektyw Unii Europejskiej i posiada certyfikat CE. Urządzenie zaprojektowano zgodnie z międzynarodowymi standardami bezpieczeństwa oraz kompatybilności elektromagnetycznej (EMC), co potwierdza jego niezawodność w warunkach przemysłowych.

Zastosowanie

Przekaźnik czasowy Siemens 3RP2505-2AB30 znajduje zastosowanie wszędzie tam, gdzie wymagane jest opóźnione załączanie lub wyłączanie odbiorników w układach sterowania, rozruchu, ochrony i regulacji.

• Sterowanie oświetleniem z opóźnieniem wyłączenia w korytarzach, klatkach schodowych i pomieszczeniach gospodarczych.
• Rozruch gwiazda-trójkąt silników asynchronicznych w celu ograniczenia prądu rozruchowego i mechanicznych przeciążeń.
• Cykl pracy pomp, wentylatorów i sprężarek – ustawianie interwałów pracy i przerw.
• Automatyka budynkowa: sterowanie ogrzewaniem, klimatyzacją, roletami i bramami w zadanych przedziałach czasowych.

Wskazówki Montażowe

Montaż przekaźnika czasowego musi być wykonywany przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie montuje się na szynie DIN TH35 (35 mm) w rozdzielnicy. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie. Przekrój przewodów należy dobrać do przewidywanego obciążenia styków. Moment dokręcania zacisków – zgodnie z dokumentacją techniczną producenta.

FAQ

• Jakie funkcje czasowe ma przekaźnik 3RP2505-2AB30? Urządzenie oferuje 13 funkcji czasowych, m.in. opóźnienie załączenia, wyłączenia, gwiazda-trójkąt, cykl pracy, impulsowe – pełny wykaz znajduje się w dokumentacji producenta.
• Jaki jest zakres czasowy przekaźnika? 7 zakresów czasowych: od 0,05 sekundy do 100 godzin, co umożliwia precyzyjne ustawienie zarówno krótkich opóźnień (np. 0,1 s), jak i długotrwałych procesów trwających wiele godzin.
• Czy przekaźnik nadaje się do sterowania silnikami? Tak, jest przeznaczony do opóźnionych procesów przełączania w układach sterowania, rozruchu, ochrony i regulacji – w tym do rozruchu w konfiguracji gwiazda-trójkąt.
