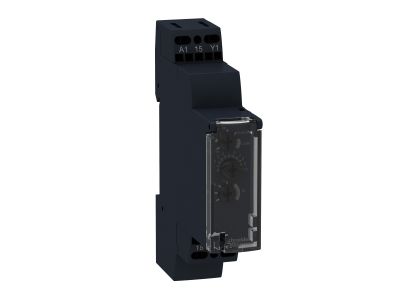

Przekaźnik czasowy wielofunkcyjny 1C O 24VAC DC 240 | RE17RMEMU Schneider Electric

Opis i Kluczowe Cechy

Przekaźnik czasowy wielofunkcyjny Schneider Electric RE17RMEMU to kompaktowe urządzenie modułowe o szerokości 22,5 mm, wyposażone w jeden styk przełączny SPDT. Dzięki szerokiemu zakresowi nastaw czasowych od 0,1 s do 100 h oraz uniwersalnemu zasilaniu 24–240 V AC/DC sprawdza się w różnorodnych aplikacjach automatyki. Przezroczysta pokrywa zabezpiecza ustawienia przed przypadkową zmianą, zapewniając pewność działania.

• Zakres czasowy 0,1 s – 100 h: pokrywa praktycznie wszystkie potrzeby opóźnień w instalacjach – od krótkich impulsów po długie cykle czasowe, bez konieczności stosowania dodatkowych urządzeń.
• Zasilanie 24–240 V AC/DC: szeroki zakres napięcia zapewnia stabilną pracę nawet przy chwilowych wahaniach w sieci oraz upraszcza magazynowanie (jeden model do wielu instalacji).
• Styk przełączny SPDT (1C): umożliwia zarówno załączanie, jak i rozłączanie dwóch obwodów, zwiększając elastyczność w sterowaniu odbiornikami.
• Szerokość 22,5 mm (1,5 modułu): kompaktowa obudowa oszczędza miejsce w rozdzielnicy, ułatwiając projektowanie i rozbudowę szaf sterowniczych.
• Przezroczysta pokrywa blokująca: chroni nastawy przed ingerencją osób nieupoważnionych, jednocześnie umożliwiając szybki odczyt ustawień bez otwierania.

Zgodność z Normami

Przekaźnik czasowy Schneider Electric RE17RMEMU został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz posiada oznaczenie CE. Urządzenie spełnia wymagania dla aparatury modułowej montowanej na szynie DIN w rozdzielnicach niskiego napięcia.

Zastosowanie

Wielofunkcyjny przekaźnik czasowy znajduje zastosowanie wszędzie tam, gdzie wymagane jest precyzyjne zarządzanie czasem w automatyce budynkowej i przemysłowej.

• Automatyczne otwieranie drzwi i bram – opóźnienia załączenia/wyłączenia napędów.
• Sterowanie oświetleniem w pomieszczeniach komunikacyjnych, toaletach, korytarzach – funkcja wyłączenia po zadanym czasie.
• Sygnalizacja i alarmy – generowanie impulsów czasowych dla przekaźników sygnalizacyjnych lub systemów bezpieczeństwa.
• Współpraca ze stycznikami i przekaźnikami pomocniczymi w układach sekwencyjnych – realizacja opóźnień przy rozruchu lub wyłączeniu odbiorników.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicy. Momenty dokręcania śrub zacisków oraz przekrój przyłączanych przewodów należy dobierać zgodnie z dokumentacją techniczną producenta. Zaleca się stosowanie przewodów o przekroju dostosowanym do prądu obciążenia i zabezpieczeń nadprądowych.

FAQ

• Czy przekaźnik jest podświetlany? Produkt nie został wyposażony w podświetlenie – stan pracy można odczytać po położeniu dźwigni nastaw oraz ewentualnie po podłączeniu zewnętrznej sygnalizacji LED do styku.
• Jaki stopień ochrony ma to urządzenie? Dla aparatury modułowej montowanej wewnątrz rozdzielnicy standardowo przyjmuje się stopień ochrony IP20. Dokładne dane należy sprawdzić w karcie katalogowej producenta.
• Czy styk pracuje w trybie zwiernym, czy rozłącznym? Styk przełączny SPDT (1C) umożliwia pracę zarówno w układzie NO (normalnie otwarty), jak i NC (normalnie zamknięty) w zależności od podłączenia obwodu – tryb definiuje użytkownik podczas instalacji.
