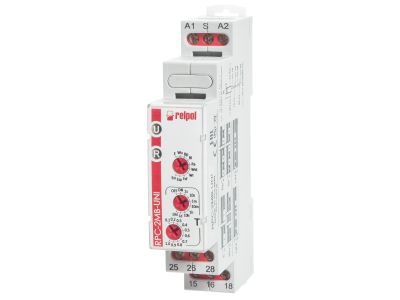

Przekaźnik czasowy wielofunkcyjny 16A, RPC-2MA-UNI | 863183 Relpol

Opis i Kluczowe Cechy

Przekaźnik czasowy wielofunkcyjny RPC-2MA-UNI marki RELPOL to zaawansowane urządzenie sterownicze zaprojektowane z myślą o profesjonalnych systemach automatyki budynkowej i przemysłowej. Sercem urządzenia jest układ mikroprocesorowy pozwalający na realizację aż 10 różnych funkcji czasowych, co czyni go jednym z najbardziej uniwersalnych rozwiązań na rynku. Użytkownik ma do dyspozycji funkcje takie jak: E (opóźnione załączenie), Wu (załączenie na nastawiony czas), Bp (praca cykliczna zaczynająca się od przerwy), Bi (praca cykliczna zaczynająca się od załączenia), R (opóźnione wyłączenie sterowane stykiem S), Ws (jednokrotne załączenie na nastawiony czas wyzwalane zamknięciem styku sterującego), Wa (załączenie na nastawiony czas wyzwalane otwarciem styku sterującego), Esa (opóźnione załączenie i wyłączenie sterowane stykiem S), B (praca cykliczna sterowana stykiem S) oraz T (generacja impulsu 0,5s po upływie czasu T). Urządzenie wyposażone jest w dwa styki przełączne (2P), co pozwala na jednoczesne sterowanie dwoma niezależnymi obwodami. Prąd znamionowy styków wynosi 16A, co gwarantuje niezawodną pracę nawet przy większych obciążeniach.

• Uniwersalne napięcie zasilania: Szeroki zakres od 12 do 240 V AC/DC (50/60 Hz) eliminuje konieczność posiadania wielu wariantów urządzenia.
• 8 zakresów czasowych: Możliwość precyzyjnej nastawy czasu w szerokim spektrum.
• Wysoka obciążalność: Prąd znamionowy wynoszący 16A pozwala na bezpośrednie sterowanie odbiornikami o znacznej mocy.
• Dwa styki przełączne (2P): Zwiększona elastyczność w projektowaniu układów sterowania i separacja galwaniczna obwodów.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z rygorystycznymi normami bezpieczeństwa i jakości obowiązującymi w branży elektro-technicznej. Przekaźnik spełnia wymagania dyrektyw niskonapięciowych oraz kompatybilności elektromagnetycznej, co potwierdza znak CE. Wysoka jakość wykonania gwarantowana przez polskiego producenta RELPOL zapewnia długowieczność i stabilność parametrów pracy w trudnych warunkach przemysłowych, spełniając standardy wymagane w profesjonalnych rozdzielnicach elektrycznych.

Zastosowanie

Dzięki swojej wielofunkcyjności, przekaźnik RPC-2MA-UNI znajduje szerokie zastosowanie w wielu obszarach. W automatyce przemysłowej idealnie sprawdza się w układach sterowania maszynami, liniami produkcyjnymi oraz systemami wentylacji i klimatyzacji. W instalacjach budynkowych może być wykorzystywany do sterowania oświetleniem, systemami nawadniania czy sterowania bramami. Możliwość pracy z napięciem stałym i zmiennym sprawia, że jest to doskonały wybór dla serwisantów i integratorów systemów, którzy potrzebują niezawodnego komponentu do różnorodnych aplikacji sterowniczych.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Przekaźnik jest przystosowany do montażu na standardowej szynie DIN 35 mm, co ułatwia jego instalację w typowych rozdzielnicach elektrycznych. Podczas podłączania przewodów należy zwrócić uwagę na odpowiedni moment dokręcania zacisków śrubowych, aby zapewnić trwały kontakt elektryczny i uniknąć przegrzewania się styków. Przed uruchomieniem należy precyzyjnie ustawić wybraną funkcję oraz zakres czasowy za pomocą pokręteł znajdujących się na panelu czołowym urządzenia. Należy pamiętać, że zmiana funkcji przy włączonym zasilaniu może wymagać restartu urządzenia w celu poprawnej inicjalizacji nastawy.

FAQ

• Jakie jest napięcie zasilania przekaźnika RPC-2MA-UNI? Urządzenie posiada uniwersalne wejście zasilające obsługujące zakres od 12 do 240 V zarówno dla prądu zmiennego (AC 50/60 Hz), jak i stałego (DC).
• Ile obwodów mogę sterować za pomocą tego przekaźnika? Przekaźnik posiada dwa niezależne styki przełączne (2P), co pozwala na sterowanie dwoma oddzielnymi obwodami elektrycznymi.
• Jakie funkcje czasowe oferuje ten model? Urządzenie oferuje 10 funkcji, w tym opóźnione załączanie, wyłączanie, pracę cykliczną oraz funkcje sterowane zewnętrznym stykiem S.
