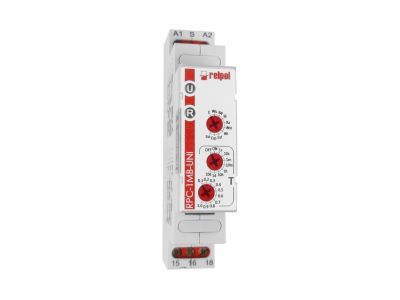

Przekaźnik czasowy wielofunkcyjny 16A, 12…240V AC/DC RPC-1MB-UNI | 863182 Relpol

Alternatywny kod produktu: RPC-1MB-UNI

Opis i Kluczowe Cechy

Przekaźnik czasowy RPC-1MB-UNI (symbol 863182) o prądzie 16A zasilany napięciem 12…240V AC/DC to uniwersalne urządzenie sterujące z 10 funkcjami czasowymi i 8 zakresami regulacji. Wyposażony w jeden styk przełączny (1P) zapewnia precyzyjne sterowanie układami elektrycznymi w automatyce, systemach sterowania i instalacjach przemysłowych.

• 10 funkcji czasowych (E, Wu, Bp, Bi, Ra, Wst, Wi, Esf, Esp, Est): Szeroki zakres możliwości sterowania – opóźnione załączanie/wyłączanie, impulsy, cykliczne załączanie i wiele innych, dostosowanych do potrzeb aplikacji.
• 8 zakresów czasowych: Regulacja czasu od milisekund do godzin zapewnia elastyczność w różnych scenariuszach sterowania.
• Uniwersalne napięcie zasilania 12…240V AC/DC: Możliwość zasilania z różnych źródeł – sieci jednofazowej, baterii, zasilaczy stabilizowanych – bez konieczności stosowania dodatkowych przetwornic.
• Prąd 16A, 1P: Jeden styk przełączny o obciążalności 16A pozwala na bezpośrednie sterowanie obwodami mocy, bez konieczności stosowania dodatkowych styczników.
• Prosta konfiguracja: Regulacja czasu i wyboru funkcji za pomocą pokręteł lub przycisków na panelu czołowym, bez konieczności stosowania programowania zewnętrznego.

Zgodność z Normami

Przekaźnik RPC-1MB-UNI spełnia wymagania norm europejskich dotyczących urządzeń sterujących i posiada deklarację zgodności CE. Zaprojektowany zgodnie z dyrektywami niskonapięciowymi i kompatybilności elektromagnetycznej.

Zastosowanie

Przekaźnik czasowy RPC-1MB-UNI znajduje zastosowanie w instalacjach automatyki przemysłowej, systemach sterowania procesami oraz w aplikacjach wymagających precyzyjnego, opóźnionego sterowania.

• Sterowanie oświetleniem ulicznym i reklamą świetlną – opóźnione załączanie/wyłączanie.
• Automatyka budynkowa – sterowanie pompami, wentylatorami, roletami z opóźnieniem czasowym.
• Maszyny przemysłowe – cykliczne załączanie/wyłączanie napędów, opóźnione uruchamianie procesów.
• Systemy alarmowe i zabezpieczające – opóźnienie reakcji na sygnał alarmowy.
• Instalacje wodno-kanalizacyjne – sterowanie pompami w zależności od poziomu cieczy z opóźnieniem czasowym.

Wskazówki Montażowe

Montaż przekaźnika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP w suchym i wentylowanym miejscu, z dala od źródeł ciepła. Urządzenie należy zamontować na szynie DIN lub w obudowie z odpowiednią przestrzenią montażową. Przed podłączeniem zasilania należy upewnić się, że napięcie zasilania jest zgodne z zakresem 12…240V AC/DC. Obwody sterowane i zasilające powinny być zabezpieczone zgodnie z obowiązującymi normami. Po montażu należy przeprowadzić test funkcjonalny w celu weryfikacji poprawności działania wybranych funkcji czasowych.

FAQ

• Jakie funkcje czasowe są dostępne w modelu RPC-1MB-UNI? Urządzenie oferuje 10 funkcji: opóźnione załączanie (E), opóźnione wyłączanie (Wu), impulsy (Bp, Bi), cykliczne załączanie (Ra, Wst), wyłączanie opóźnione po zaniku zasilania (Wi), opóźnione załączanie/wyłączanie zależne od stanu wejścia (Esf, Esp), oraz opóźnione załączanie z resetem (Est).
• Czy przekaźnik posiada zabezpieczenie nadnapięciowe? W dostępnych danych nie określono zabezpieczenia nadnapięciowego. Zaleca się stosowanie zewnętrznych zabezpieczeń zgodnie z wymaganiami instalacji.
• Jakie jest maksymalne obciążenie styku? Maksymalne obciążenie styku wynosi 16A przy napięciu 250V AC. Dla obciążeń indukcyjnych zaleca się stosowanie odpowiednich zabezpieczeń (np. warystorów).
