Przekaźnik czasowy wielofunkcyjny 2P, 8A, 12... 240VAC/DC, IP20 TR-EM2P-UNI | 2613057 Relpol

Alternatywny kod produktu: TR-EM2P-UNI

Opis i Kluczowe Cechy

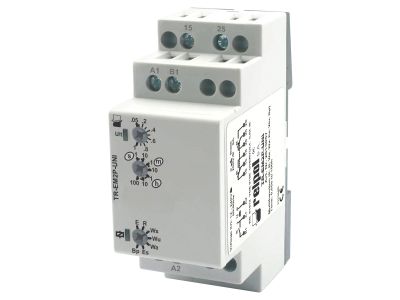

Przekaźnik czasowy wielofunkcyjny 2613057 w obudowie modułowej instalacyjnej o szerokości 35 mm. Urządzenie oferuje 7 trybów pracy (E, Wu, Bp, R, Ws, Wa, Es), co pozwala na elastyczne dopasowanie do wymagań aplikacji. Dwa zestyki przełączne (2P) o obciążalności 8 A / 250 V AC1 zapewniają bezpieczne przełączanie średniej mocy odbiorników. Napięcie zasilania 12…240 V AC/DC umożliwia pracę zarówno w obwodach niskiego napięcia, jak i w standardowych instalacjach 230 V, co upraszcza magazynowanie i dobór urządzenia. Stopień ochrony IP20 czyni go odpowiednim do montażu w suchych pomieszczeniach w rozdzielnicach i szafach sterowniczych.

• Zestyki 2P (dwa przełączne): Umożliwiają niezależne sterowanie dwoma obwodami lub realizację podwójnych funkcji przełączania bez konieczności stosowania dodatkowych przekaźników.
• Obciążalność 8 A / 250 V AC1: Gwarantuje bezpieczną pracę z odbiornikami o znacznym poborze prądu, np. silnikami, przepustnicami czy cewkami styczników, bez ryzyka przegrzania styków.
• Szeroki zakres napięcia zasilania 12…240 V AC/DC: Jedno urządzenie pokrywa zarówno instalacje 24 V, 48 V, 230 V, jak i sygnały stało- i zmiennoprądowe – redukuje liczbę wariantów magazynowych i upraszcza zamawianie.
• 7 trybów czasowych (E, Wu, Bp, R, Ws, Wa, Es): Obejmuje opóźnione załączanie, wyłączanie, pracę cykliczną i inne; pozwala zrealizować niemal każdy algorytm sterowania czasowego bez potrzeby dodatkowych kontrolerów.
• Montaż na szynie 35 mm (TH/DIN): Szybki i pewny montaż w rozdzielnicach modułowych, w standardowej szerokości 35 mm – oszczędność miejsca i łatwość rozbudowy instalacji.

Zgodność z Normami

Przekaźnik spełnia wymagania dyrektyw Unii Europejskiej i posiada oznakowanie CE. Jest zaprojektowany zgodnie z ogólnymi standardami bezpieczeństwa dla aparatury modułowej, co potwierdza jego niezawodność w typowych zastosowaniach instalacyjnych. Produkt przeznaczony do użytku w obwodach o kategorii przepięciowej odpowiedniej dla instalacji niskiego napięcia.

Zastosowanie

Dzięki wielofunkcyjności i szerokiemu zakresowi napięcia przekaźnik czasowy 2613057 znajduje zastosowanie w automatyce budynkowej, sterowaniu maszyn i układach zabezpieczeń. Sprawdza się wszędzie tam, gdzie wymagane jest precyzyjne opóźnienie czasowe lub cykliczne przełączanie odbiorników.

• Sterowanie oświetleniem klatek schodowych, korytarzy i parkingów z opóźnionym wyłączaniem (tryb Bp).
• Generowanie impulsów czasowych do załączania styczników, przekaźników i wejść PLC – synchronizacja procesów produkcyjnych.
• Praca cykliczna (tryb Ws, Wa) w wentylacji, napędach bram i pompach – automatyczne przełączanie okresowe bez ingerencji operatora.
• Opóźnione załączanie lub wyłączanie w układach bezpieczeństwa (tryb Es, Wu) – separacja czasowa w systemach alarmowych i kontroli dostępu.

Wskazówki Montażowe

Montaż urządzenia na szynie TH35 (DIN) może być wykonany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Zaciski przewodów dokręcaj momentem podanym w dokumentacji producenta. Przekrój przewodów dobieraj do prądu obciążenia i zabezpieczeń nadprądowych. Nie przekraczaj wartości znamionowych prądu i napięcia. Obudowa modułowa IP20 nie zapewnia ochrony przed wilgocią – stosuj wyłącznie w suchych pomieszczeniach.

FAQ

• Czy przekaźnik ma podświetlenie lub diodę sygnalizacyjną? W danych technicznych nie przewidziano podświetlenia przycisków ani diody LED. Stan pracy można ocenić na podstawie funkcji czasowej i sygnalizacji zewnętrznej.
• Jaki jest stopień ochrony obudowy? Stopień ochrony wynosi IP20, co oznacza ochronę przed dostępem do części niebezpiecznych palcem oraz przed wnikaniem ciał stałych o średnicy ≥12,5 mm. Urządzenie nie jest odporne na wilgoć – przeznaczone do montażu w suchych pomieszczeniach.
• Czy styki pracują w trybie zwiernym, rozwiernym czy przełącznym? Przekaźnik wyposażono w dwa zestyki przełączne (2P), każdy z wyprowadzeniami NC (normalnie zamknięty), NO (normalnie otwarty) i wspólnym. Pozwala to wybrać pracę zwierną, rozwierną lub przełączną w zależności od podłączenia zacisków.
