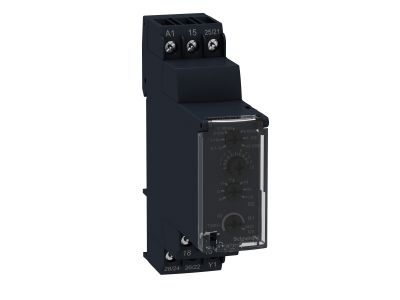

Przekaźnik czasowy wielofunkcyjny, 0.1s-100h, 24V DC, 24-240V AC, 2C/O Zelio Time | RE22R2MMU Schneider Electric

Opis i Kluczowe Cechy

Przekaźnik czasowy wielofunkcyjny Schneider Electric Zelio Time RE22R2MMU oferuje szeroki zakres nastaw czasu od 0,1 sekundy do 100 godzin, co pozwala precyzyjnie dopasować opóźnienia do wymagań procesu. Urządzenie zasilane jest napięciem 24 V DC oraz 24–240 V AC, co zapewnia uniwersalność zastosowań w różnych instalacjach. Wyposażone w dwa styki przełączne (DPDT) o obciążalności 8 A umożliwia sterowanie odrębnymi obwodami. Kompaktowa obudowa o szerokości 22,5 mm ułatwia montaż na szynie DIN, oszczędzając miejsce w rozdzielnicy.

• Zakres czasowy 0,1 s – 100 h: Pozwala na precyzyjne ustawienie opóźnień załączenia, wyłączenia lub cyklów pracy, idealne do automatyki budynkowej i procesów przemysłowych.
• Zasilanie 24 V DC / 24–240 V AC: Uniwersalne napięcie zasilania umożliwia stosowanie przekaźnika w obwodach zarówno niskonapięciowych, jak i sieciowych – jeden model do różnych aplikacji.
• Dwa styki przełączne (DPDT) o obciążalności 8 A: Zapewniają elastyczne sterowanie dwoma niezależnymi odbiornikami bez konieczności stosowania dodatkowych styczników.
• Szerokość 22,5 mm: Kompaktowa obudowa pozwala na efektywne wykorzystanie przestrzeni na szynie DIN, szczególnie w ciasnych rozdzielnicach.
• Przezroczysta pokrywa: Umożliwia szybką wizualną kontrolę stanu styków i ustawień pokrętła bez konieczności otwierania obudowy.

Zgodność z Normami

Przekaźnik czasowy RE22R2MMU jest zgodny z obowiązującymi normami europejskimi oraz posiada certyfikat CE. Produkt zaprojektowano zgodnie z wymaganiami standardów DIN, co gwarantuje niezawodność i bezpieczeństwo w profesjonalnych instalacjach elektrycznych.

Zastosowanie

Zaawansowane funkcje czasowe i kompaktowa konstrukcja sprawiają, że przekaźnik sprawdza się w wielu scenariuszach sterowania i automatyki.

• Sterowanie oświetleniem w pomieszczeniach socjalnych, korytarzach i toaletach – automatyczne wyłączanie po zadanym czasie.
• Impulsowe załączanie styczników, przekaźników pomocniczych lub wejść PLC w układach opóźnień i cykli.
• Sygnalizacja i alarmy – opóźnione załączanie lub wyłączanie syren, świateł ostrzegawczych.
• Automatyka budynkowa – sterowanie bramami, szlabanami, wentylacją i nawadnianiem z regulacją czasu pracy.

Wskazówki Montażowe

Montaż przekaźnika może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Urządzenie mocuje się na szynie DIN TH35 (TS35) w rozdzielnicy. Przekrój przewodów przyłączeniowych należy dobrać do obciążenia (max. 8 A). Moment dokręcania śrub zacisków stosuj zgodnie z dokumentacją producenta. Obudowa przekaźnika nie zapewnia ochrony przed wilgocią – montaż wyłącznie w suchych pomieszczeniach.

FAQ

• Czy przekaźnik posiada podświetlenie LED sygnalizujące stan? Producent nie podaje diody LED w specyfikacji. Stan styków można ocenić wizualnie przez przezroczystą pokrywę (widoczne położenie elementów przełącznych) lub poprzez podłączenie zewnętrznej sygnalizacji.
• Jaki jest stopień ochrony IP przekaźnika? Producent nie określa stopnia IP dla tego modelu. Standardowo dla aparatury modułowej montowanej w rozdzielnicy przyjmuje się IP20 – ochrona przed dotykiem palcem, brak ochrony przed wilgocią.
• Jakie funkcje czasowe realizuje ten przekaźnik? Urządzenie jest wielofunkcyjne – dostępne tryby to m.in. opóźnione załączenie, opóźnione wyłączenie, cykl symetryczny, impuls generatora. Pełną listę funkcji oraz sposób ustawień znajdziesz w karcie katalogowej producenta.
