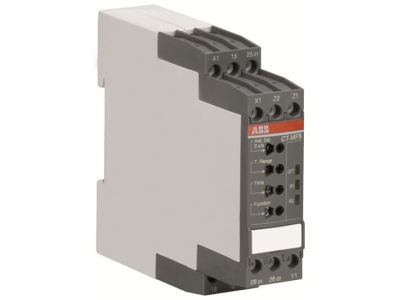

Przekaźnik czasowy wielofunkcyjny 0.05s-300h, 24-240V AC/DC, 2C/O, CT-MFS.21P, zaciski sprężynowe | 1SVR740010R0200 ABB

Alternatywny kod produktu: 1SVR740010R0200

Opis i Kluczowe Cechy

Przekaźnik czasowy CT-MFS.21P (symbol 1SVR740010R0200) to wielofunkcyjny elektroniczny timer z 10 funkcjami pomiaru czasu i 10 zakresami od 0,05 sekundy do 300 godzin. Pracuje w szerokim zakresie napięć zasilania sterowania 24-240V AC/DC, co czyni go uniwersalnym dla różnych instalacji. Wyjście 2C/O (SPDT) z 250V/4A zapewnia elastyczność w sterowaniu obwodami, a zaciski sprężynowe ułatwiają szybki i pewny montaż bez konieczności użycia narzędzi.

• 10 funkcji czasowych w 10 zakresach (0,05s-300h): Umożliwia precyzyjne sterowanie procesami o różnych wymaganiach czasowych – od krótkich impulsów po długotrwałe opóźnienia.
• Zasilanie 24-240V AC/DC: Kompatybilność z szerokim zakresem napięć zasilania, eliminująca konieczność stosowania dodatkowych zasilaczy.
• Wyłącznik 2C/O (SPDT) 250V/4A: Dwa niezależne styki przełączne do elastycznego sterowania obwodami sygnałowymi lub zasilającymi.
• Zaciski sprężynowe (Easy Connect): Umożliwiają szybki montaż i demontaż przewodów bez użycia narzędzi, skracając czas instalacji i minimalizując ryzyko uszkodzeń mechanicznych.
• Możliwość zdalnej regulacji opóźnienia: Podłączenie zewnętrznego potencjometru pozwala na precyzyjną kalibrację czasu opóźnienia bez ingerencji w układ.
• Plombowana pokrywa (opcja): Chroni nastawy przed nieuprawnionymi zmianami, co zwiększa niezawodność i powtarzalność działania w instalacjach przemysłowych.

Zgodność z Normami

Przekaźnik spełnia wymagania normy EN 61812-1 (przekaźniki czasowe ogólnego zastosowania) oraz posiada deklarację zgodności CE. Zaprojektowany zgodnie z europejskimi standardami bezpieczeństwa dla urządzeń elektrycznych niskiego napięcia.

Zastosowanie

Przekaźnik czasowy CT-MFS.21P znajduje zastosowanie w układach automatyki, sterowania i zabezpieczeń, gdzie wymagana jest precyzyjna kontrola czasu.

• Sterowanie oświetleniem ulicznym z opóźnieniem czasowym (np. schodowe, parkingowe).
• Opóźnienia w uruchamianiu pomp, wentylatorów lub innych urządzeń przemysłowych.
• Czasowe blokady bezpieczeństwa w maszynach i urządzeniach produkcyjnych.
• Automatyczne wyłączanie obwodów po określonym czasie pracy (np. wentylacja, ogrzewanie).
• Synchronizacja pracy wielu urządzeń w systemach automatyki budynkowej.
• Zabezpieczenia przeciwzwarciowe i przeciążeniowe z opóźnieniem czasowym.

Wskazówki Montażowe

Montaż powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, po odłączeniu napięcia zasilania. Urządzenie należy zamontować na szynie DIN 35 mm, zachowując odpowiednie odstępy od sąsiednich elementów dla zapewnienia wentylacji. Zaciski sprężynowe pozwalają na szybkie podłączenie przewodów o przekroju do 2,5 mm² – nie używać narzędzi. Po podłączeniu zasilania należy przeprowadzić test funkcjonalny, sprawdzając poprawność działania wszystkich styków i zakresów czasowych. W przypadku stosowania pokrywy plombowanej – zabezpieczyć ją przed dostępem osób nieupoważnionych.

FAQ

• Czy przekaźnik CT-MFS.21P może sterować obwodami 230V AC? Tak, styki wyjściowe są przystosowane do pracy z napięciem 250V AC, co umożliwia bezpośrednie sterowanie typowymi obwodami instalacji budynkowych.
• Jakie jest maksymalne obciążenie styków? Styki wyjściowe 2C/O są zdolne do ciągłego obciążenia 4A przy napięciu 250V AC/DC, co odpowiada standardowym wymaganiom dla urządzeń automatyki.
• Czy do regulacji czasu potrzebny jest zewnętrzny potencjometr? Nie – regulator czasu znajduje się na panelu czołowym, jednak istnieje możliwość podłączenia zewnętrznego potencjometru dla precyzyjnej regulacji w trudno dostępnych miejscach.
• Jaki jest zakres temperatur pracy? Dokładny zakres temperatur nie został podany w danych produktu. Zaleca się stosowanie w środowiskach o temperaturze otoczenia zgodnej z normami dla urządzeń automatyki przemysłowej (typowo -25°C do +55°C).
