Przekaźnik czasowy 1 zestyk przełączny 13 funkcji 7 zakresów czasowych (0,05s-100h) | 3RP2505-2AW30 Siemens

Alternatywny kod produktu: 3RP25052AW30

Opis i Kluczowe Cechy

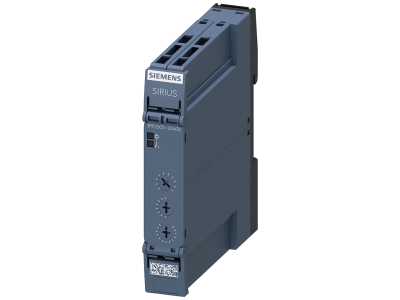

Przekaźnik czasowy SIRIUS 3RP2505-2AW30 firmy Siemens to uniwersalne urządzenie sterujące z 1 zestykiem przełącznym, 13 funkcjami czasowymi i 7 zakresami czasowymi od 0,05 s do 100 h. Szeroki zakres czasowy i mnogość funkcji umożliwiają precyzyjną regulację opóźnień w instalacjach przemysłowych i budynkowych, bez konieczności stosowania dodatkowych modułów. Kompaktowa obudowa przemysłowa oszczędza miejsce w rozdzielnicy.

• 13 funkcji czasowych: Elastyczność w realizacji różnorodnych opóźnień – od opóźnionego załączenia i wyłączenia po cykliczne impulsy – bez potrzeby stosowania dodatkowych przekaźników.
• 7 zakresów czasowych (0,05 s – 100 h): Szeroki zakres ustawień pozwala dopasować czas do potrzeb aplikacji – od krótkich opóźnień maszynowych po długotrwałe procesy technologiczne.
• 1 zestyk przełączny (CO): Styk przełączny umożliwia sterowanie dwoma stanami (załącz/wyłącz) z jednego wyjścia, co zwiększa funkcjonalność w prostych układach sterowania.
• Kompaktowa obudowa przemysłowa: Małe gabaryty ułatwiają montaż w ciasnych rozdzielnicach, oszczędzając miejsce dla innych komponentów.
• Zdejmowane zaciski i pokrywy z opisami: Ułatwiają okablowanie i identyfikację funkcji, skracając czas montażu oraz serwisu. W zestawie folie samoprzylepne do oznaczania wybranej funkcji.

Zgodność z Normami

Przekaźnik czasowy 3RP2505-2AW30 spełnia wymagania dyrektyw Unii Europejskiej i posiada oznakowanie CE. Producent deklaruje zgodność z międzynarodowymi normami dotyczącymi przekaźników czasowych stosowanych w układach sterowania, co potwierdza jego bezpieczeństwo i niezawodność w warunkach przemysłowych.

Zastosowanie

Przekaźnik czasowy znajduje zastosowanie wszędzie tam, gdzie wymagane jest precyzyjne opóźnienie czasowe w procesach przełączania. Sprawdza się zarówno w prostych instalacjach budynkowych, jak i w zaawansowanych układach automatyki przemysłowej.

• Sterowanie oświetleniem z opóźnionym wyłączeniem (np. w korytarzach, klatkach schodowych).
• Opóźnione załączanie wentylacji, silników lub pomp po zadziałaniu czujników.
• Cykliczne przełączanie sygnalizacji, ogrzewania lub procesów technologicznych.
• Opóźnienie rozruchu w układach ochrony maszyn i sekwencyjnego sterowania.

Wskazówki Montażowe

Montaż i podłączenie przekaźnika czasowego może być wykonywane wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilające. Przekrój przewodów dobierać zgodnie z obciążeniem prądowym aplikacji. Moment dokręcania zacisków stosować zgodnie z dokumentacją techniczną producenta.

FAQ

• Jakie funkcje czasowe oferuje przekaźnik? Urządzenie posiada 13 różnych funkcji czasowych, w tym między innymi opóźnione załączenie, opóźnione wyłączenie, cykl pracy, impulsowe oraz inne funkcje specjalne. Pełną listę znajdziesz w instrukcji technicznej dołączonej do produktu.
• Jaki jest zakres czasowy i jak go ustawić? Zakres czasowy wynosi od 0,05 s do 100 h, podzielony na 7 podzakresów. Ustawienia dokonuje się za pomocą przełączników obrotowych na przednim panelu. W zestawie znajdują się folie samoprzylepne do oznaczania wybranej funkcji.

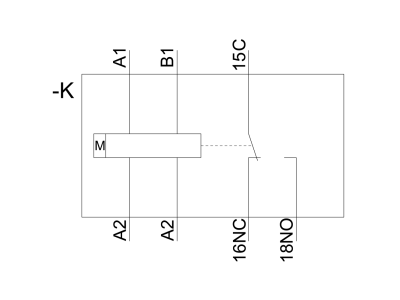

• Jaka jest liczba styków i ich rodzaj? Przekaźnik wyposażony jest w 1 zestyk przełączny (CO – changeover). Oznacza to, że posiada jeden styk wspólny, jeden styk normalnie otwarty (NO) i jeden styk normalnie zamknięty (NC), co umożliwia przełączanie między dwiema ścieżkami sygnału.
