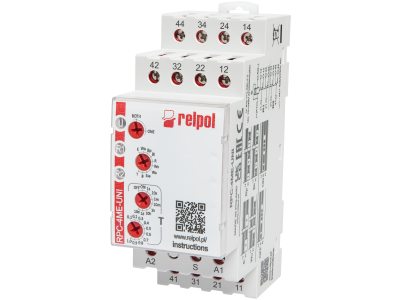

Przekaźnik czasowy RPC-4ME-UNI 2x2P, IP20 | 865446 Relpol

Alternatywny kod produktu: RPC-4ME-UNI

Opis i Kluczowe Cechy

Przekaźnik czasowy RPC-4ME-UNI 2x2P zasilany napięciem uniwersalnym 12–240V AC/DC to kompaktowe urządzenie o szerokości 35 mm, zaprojektowane do precyzyjnego sterowania czasowego w instalacjach elektrycznych. Posiada 4 wyjścia stykowe w układzie 2x2P, umożliwiające elastyczne konfigurowanie obwodów. Wielofunkcyjność z 10 trybami pracy i 8 zakresami czasowymi od 1 sekundy do 10 dni pozwala na zastosowanie w różnych scenariuszach sterowania.

• Uniwersalne zasilanie 12–240V AC/DC: Elastyczność zastosowania w instalacjach jedno- i trójfazowych, niezależnie od napięcia zasilającego.
• 10 funkcji czasowych z 8 zakresami: Szeroki wybór trybów pracy (np. opóźnienie załączania, wyłączania, pulsowanie) i skalowalnych interwałów czasowych – od 1 s do 10 dni.
• 4 wyjścia stykowe 2x2P: Możliwość równoczesnego sterowania kilkoma obwodami z jednym urządzeniem, zwiększająca efektywność instalacji.
• Tryb ONE i BOTH: Konfigurowalne działanie – tryb ONE pozwala na niezależne sterowanie wyjściami, tryb BOTH synchronizuje ich pracę.
• Szerokość 35 mm: Kompaktowa obudowa montowana na szynie DIN, oszczędzająca miejsce w szafach i rozdzielnicach.
• Znamionowy prąd AC1 6A / 230V: Wysoka obciążalność styków, zapewniająca niezawodne sterowanie odbiornikami o średnim poborze mocy.

Zgodność z Normami

Przekaźnik czasowy RPC-4ME-UNI spełnia wymagania dyrektyw unijnych i posiada oznakowanie CE. Zaprojektowany zgodnie z normami dotyczącymi bezpieczeństwa elektrycznego i kompatybilności elektromagnetycznej. Może być stosowany w instalacjach zgodnych z normami IEC i VDE.

Zastosowanie

Przekaźnik RPC-4ME-UNI 2x2P znajduje zastosowanie w układach automatyki, sterowania oświetleniem, wentylacją, pompami oraz w systemach alarmowych i zabezpieczeń. Jego uniwersalne zasilanie i szeroka gama funkcji czasowych czyni go uniwersalnym rozwiązaniem dla instalacji wymagających precyzyjnego sterowania czasowego.

• Sterowanie oświetleniem z opóźnieniem (np. klatek schodowych, korytarzy).
• Automatyczne załączanie/wyłączanie wentylacji lub pomp w systemach nawadniania.
• Czasowe blokowanie obwodów w systemach alarmowych lub zabezpieczeń.
• Sterowanie cyklicznym załączaniem odbiorników (np. lampy sygnalizacyjne, syreny).
• Zastosowanie w układach automatyki budynkowej (np. sterowanie roletami, nawadnianiem ogrodowym).

Wskazówki Montażowe

Montaż powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami. Przekaźnik należy zamontować na szynie DIN w pozycji pionowej, pozostawiając odpowiednią przestrzeń dla wentylacji. Przed podłączeniem należy upewnić się, że napięcie zasilania jest zgodne z parametrami urządzenia. Przekroje przewodów muszą być dobrane zgodnie z normami, a moment dokręcania zacisków dostosowany do zalecanych wartości. Po montażu przeprowadzić test działania w warunkach bez obciążenia, a następnie z podłączonymi odbiornikami.

FAQ

• Czy przekaźnik RPC-4ME-UNI wymaga dodatkowego zasilania sterującego? Nie – urządzenie zasilane jest bezpośrednio napięciem 12–240V AC/DC, które jednocześnie zasila układ sterujący i wyjściowe styki.
• Jakie są maksymalne zakresy czasowe? Przekaźnik oferuje 8 zakresów: 1 s, 10 s, 1 min, 10 min, 1 h, 10 h, 1 d, 10 d. Dokładne czasy ustawia się w zależności od wybranej funkcji.
• Czy możliwa jest praca w trybie ciągłym (np. cykliczne załączanie/wyłączanie)? Tak – wybór odpowiedniej funkcji czasowej pozwala na konfigurację pracy cyklicznej, np. pulsowanie z zadanym interwałem.
