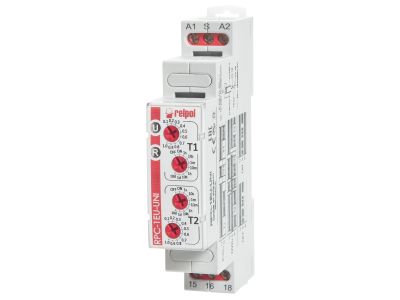

Przekaźnik czasowy RPC-1ES-UNI 1P, IP20 | 863187 Relpol

Alternatywny kod produktu: RPC-1ES-UNI

Opis i Kluczowe Cechy

Przekaźnik czasowy RPC-1ES-UNI 1P (symbol 863187) to jednofunkcyjne urządzenie dwuczasowe z funkcją ER (opóźnione załączenie i wyłączenie sterowane zestykiem S). Uniwersalne napięcie zasilania 12–240V AC/DC gwarantuje elastyczność zastosowania w różnych instalacjach. Montaż na szynie 35 mm ułatwia instalację w szafach i rozdzielnicach. Stopień ochrony IP20 zapewnia ochronę przed dotykiem i ciałami stałymi.

• Funkcja ER z niezależnymi nastawami czasów T1 i T2: Pozwala precyzyjnie sterować opóźnieniem załączenia i wyłączenia – idealne do automatyzacji procesów przemysłowych.
• 8 zakresów czasowych (1s, 10s, 1min, 10min, 1h, 10h, 1d, 10d): Szeroki wybór interwałów czasowych dla różnych scenariuszy sterowania.
• Uniwersalne napięcie zasilania 12–240V AC/DC: Możliwość zasilania zarówno prądem przemiennym, jak i stałym – kompatybilność z większością instalacji.
• Wyjście 1P (jeden styk przełączny 16A/250V AC, 16A/24V DC): Zapewnia niezawodne sterowanie obwodami o wysokim prądzie znamionowym.
• Montaż na szynie 35 mm: Szybki i trwały montaż w szafach rozdzielczych i sterowniczych.

Zgodność z Normami

Przekaźnik RPC-1ES-UNI spełnia wymogi dyrektyw unijnych i posiada oznakowanie CE. Zgodny z normami dotyczącymi bezpieczeństwa urządzeń elektrycznych i kompatybilności elektromagnetycznej. Przeznaczony do montażu w instalacjach zgodnych z normami VDE i IEC.

Zastosowanie

Przekaźnik czasowy RPC-1ES-UNI znajduje szerokie zastosowanie w układach automatyki przemysłowej, budynkowej i instalacjach sterowania, gdzie wymagane jest opóźnione załączenie lub wyłączenie obwodów.

• Sterowanie oświetleniem z opóźnieniem (np. schody, korytarze, parkingi).
• Automatyczne wyłączanie urządzeń po określonym czasie pracy (np. wentylatory, pompy).
• Opóźnione załączenie obwodów (np. reklamy świetlne, schody ruchome).
• Zastosowania w systemach alarmowych i zabezpieczeń.

Wskazówki Montażowe

Montaż powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP po odłączeniu napięcia w obwodzie. Przekaźnik mocować na szynie 35 mm, łącząc przewody zasilające i sterujące zgodnie z oznaczeniami na urządzeniu. Należy dobrać odpowiedni moment dokręcenia zacisków (zgodnie z dokumentacją) oraz zapewnić odpowiednią separację obwodów. Przed uruchomieniem sprawdzić poprawność połączeń i brak zwarć.

FAQ

• Czy przekaźnik RPC-1ES-UNI może współpracować z cewką sterującą? Tak – uniwersalne napięcie zasilania 12–240V AC/DC umożliwia podłączenie do różnych typów cewek sterujących.
• Jakie maksymalne obciążenie może obsłużyć styk 1P? Styk przełączny 1P wytrzymuje prąd znamionowy 16A przy napięciu 250V AC lub 24V DC.
• Czy można używać przekaźnika w środowisku wilgotnym? Stopień ochrony IP20 oznacza, że urządzenie jest przeznaczone do suchych pomieszczeń wewnętrznych. Nie stosować w miejscach narażonych na wilgoć.
