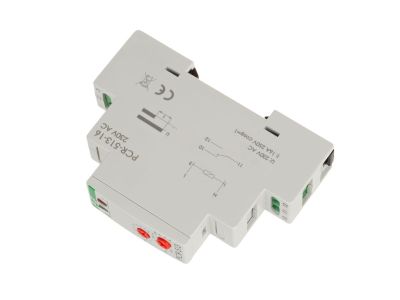

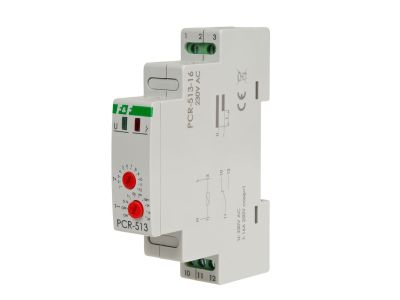

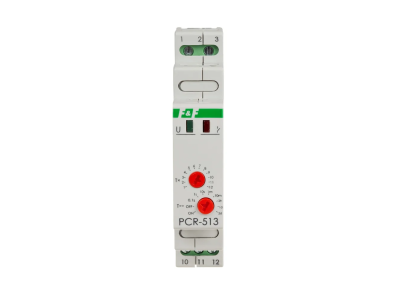

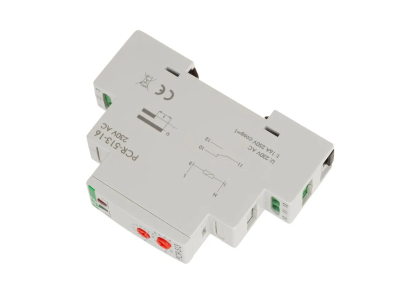

przekaźnik czasowy rewersyjny, styki: 1NO/NC, 230V, 16A | PCR-513-16 F&F

Alternatywny kod produktu: x

Opis i Kluczowe Cechy

Przekaźnik czasowy rewersyjny PCR-513-16 (symbol PCR-513-16) o napięciu zasilania 230V AC to zaawansowane urządzenie do sterowania czasowego w układach automatyki przemysłowej i domowej. Posiada jeden zestyk NO/NC oraz maksymalny prąd obciążenia 16A, co zapewnia uniwersalność zastosowań w instalacjach sterujących. Regulowany czas działania od 0,1 sekundy do 576 godzin z sygnalizacją stanu pracy za pomocą diod LED.

• Zasilanie 230V AC: Kompatybilny z powszechnie stosowanymi sieciami elektroenergetycznymi w instalacjach przemysłowych i domowych.
• Konfiguracja styków 1NO/NC: Zapewnia elastyczność podłączenia – możliwość wyboru funkcji normalnie otwartej lub zamkniętej w zależności od potrzeb aplikacji.
• Regulowany czas pracy 0,1s ÷ 576h: Szeroki zakres nastaw pozwala na precyzyjne dostosowanie opóźnienia załączenia do wymagań konkretnego procesu technologicznego.
• Sygnalizacja LED (czerwona/zielona): Zielona dioda informuje o obecności napięcia zasilającego, czerwona o stanie styku – ułatwia diagnostykę i monitorowanie pracy układu.
• Separacja styku: Zapewnia galwaniczną izolację obwodu sterującego od obwodu zasilającego, zwiększając bezpieczeństwo i niezawodność instalacji.

Zgodność z Normami

Przekaźnik spełnia wymagania dyrektyw unijnych i posiada oznaczenie CE. Zaprojektowany zgodnie z normami dotyczącymi bezpieczeństwa elektrycznego, kompatybilności elektromagnetycznej oraz odporności na zakłócenia w instalacjach niskiego napięcia.

Zastosowanie

Przekaźnik czasowy PCR-513-16 znajduje zastosowanie w systemach automatyki, gdzie wymagane jest czasowe sterowanie odbiornikami elektrycznymi.

• Sterowanie oświetleniem z opóźnieniem (np. klatki schodowe, korytarze, parkingi).
• Zarządzanie czasowe obwodami wentylacji mechanicznej w budynkach mieszkalnych i przemysłowych.
• Opóźnione załączanie pomp, nawadniania automatycznego lub systemów grzewczych.
• Sygnałizacja i sterowanie układami alarmowymi z opóźnionym czasem reakcji.

Wskazówki Montażowe

Montaż przekaźnika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, po odłączeniu napięcia zasilającego. Urządzenie montuje się na szynie 35mm zgodnie z normami DIN. Zaciski śrubowe 2,5mm² pozwalają na pewne podłączenie przewodów o odpowiednim przekroju. Należy dokręcić je momentem 0,4Nm, aby zapewnić stabilny kontakt elektryczny i uniknąć przegrzewania. Temperatura pracy -25°C ÷ 50°C wymaga montażu w miejscu chronionym przed nadmiernym ciepłem i wilgocią. Przed uruchomieniem sprawdzić poprawność podłączeń i ustawień czasu.

FAQ

• Czy przekaźnik posiada funkcję opóźnionego wyłączania? Funkcja dostępna w tym modelu to wyłącznie opóźnione załączenie. Do opóźnionego wyłączania potrzebny jest przekaźnik z dedykowaną funkcją czasową.
• Jaki jest maksymalny prąd łączeniowy? Maksymalny prąd obciążenia wynosi 16A przy napięciu 230V AC. Zapewnia to możliwość sterowania typowymi odbiornikami gospodarstwa domowego i przemysłowego.
• Czy można regulować czas w sekundach? Tak – regulowany zakres czasowy zaczyna się od 0,1 sekundy, co pozwala na bardzo precyzyjne sterowanie nawet krótkimi opóźnieniami.
