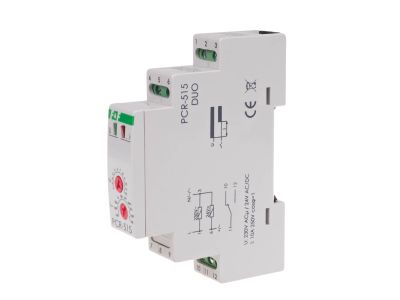

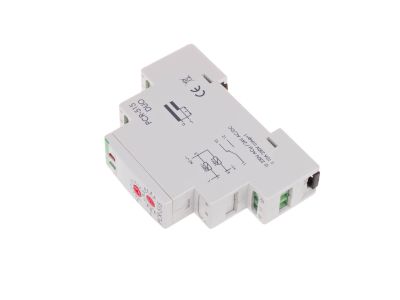

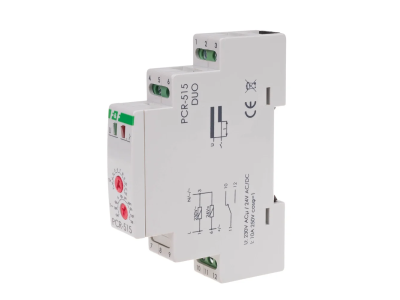

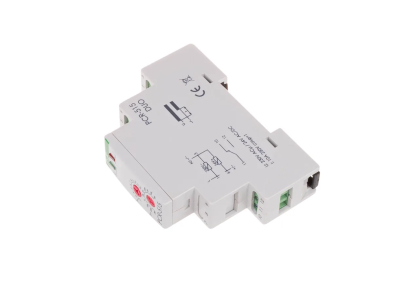

Przekaźnik czasowy rewersyjny PCR-515DUO styki 1NO/NC 230V AC / 24V AC/DC | PCR-515DUO F&F

Alternatywny kod produktu: PCR-515 DUO

Opis i Kluczowe Cechy

Przekaźnik czasowy rewersyjny PCR-515DUO marki F&F to zaawansowane urządzenie sterownicze zaprojektowane z myślą o precyzyjnym zarządzaniu czasem w układach automatyki. Kluczową cechą tego modelu jest funkcja opóźnionego załączenia, która pozwala na aktywację odbiornika po upływie zadanego interwału czasowego od momentu podania napięcia zasilającego. Urządzenie charakteryzuje się wyjątkowo szerokim zakresem regulacji czasu działania, wynoszącym od 0,1 sekundy aż do 576 godzin, co czyni go jednym z najbardziej uniwersalnych rozwiązań w swojej klasie.

• Uniwersalne napięcie zasilania: Możliwość pracy zarówno pod napięciem 230 V AC, jak i bezpiecznym 24 V AC/DC, co znacząco ułatwia projektowanie systemów mieszanych.
• Wysoka obciążalność: Element wykonawczy w postaci przekaźnika pozwala na sterowanie prądem o maksymalnym natężeniu 10 A, co jest wystarczające dla większości odbiorników przemysłowych i domowych.
• Konfiguracja styków: Wyposażenie w jeden styk przełączny (1 × NO/NC) z pełną separacją galwaniczną zapewnia bezpieczeństwo i elastyczność w projektowaniu obwodów sterowania.
• Energooszczędność: Pobór mocy na poziomie zaledwie 0,8 W minimalizuje straty energii w rozdzielnicy.

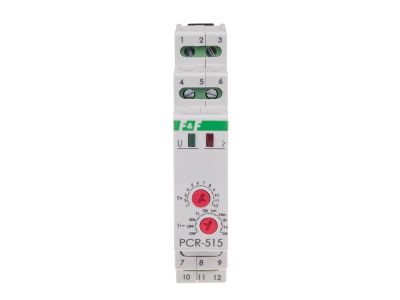

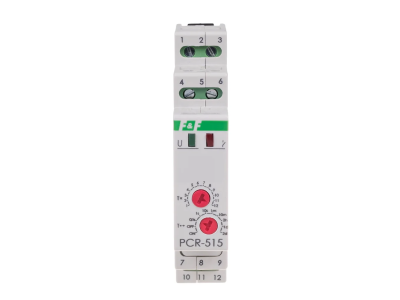

• Sygnalizacja optyczna: Dwie diody LED (zielona dla zasilania i czerwona dla stanu styku) umożliwiają błyskawiczną diagnostykę pracy urządzenia.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami bezpieczeństwa i kompatybilności elektromagnetycznej obowiązującymi w Unii Europejskiej. Stopień ochrony IP20 gwarantuje bezpieczne użytkowanie wewnątrz obudów rozdzielczych, chroniąc przed przypadkowym dotknięciem części pod napięciem. Urządzenie spełnia standardy dotyczące aparatury niskonapięciowej, co potwierdza jego niezawodność w trudnych warunkach przemysłowych przy temperaturach pracy od -25°C do +50°C.

Zastosowanie

Przekaźnik PCR-515DUO znajduje szerokie zastosowanie wszędzie tam, gdzie wymagana jest precyzyjna zwłoka czasowa. W automatyce budynkowej idealnie sprawdza się w sterowaniu układami wentylacji (np. opóźnienie startu wentylatora po włączeniu oświetlenia) oraz w systemach ogrzewania i sygnalizacji. W sektorze przemysłowym jest niezastąpiony przy sekwencyjnym uruchamianiu maszyn, co pozwala uniknąć gwałtownych skoków obciążenia sieci energetycznej. Dzięki kompaktowej obudowie o szerokości jednego modułu (18 mm), urządzenie oszczędza cenne miejsce na szynie montażowej.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka na standardowej szynie DIN (TH-35). Przyłącze wykonuje się za pomocą solidnych zacisków śrubowych, które obsługują przewody o przekroju znamionowym do 2,5 mm², co pozwala na stabilne przesyłanie energii i pewny styk elektryczny. Podczas dokręcania zacisków należy zachować zalecany moment dokręcający wynoszący 0,4 Nm, aby uniknąć uszkodzenia gwintu przy jednoczesnym zapewnieniu optymalnego docisku przewodu. Przed uruchomieniem należy ustawić żądany zakres czasowy za pomocą pokręteł znajdujących się na panelu czołowym.

FAQ

• Czy przekaźnik może pracować z napięciem 24V DC? Tak, model PCR-515DUO jest urządzeniem typu DUO, co oznacza, że wspiera zarówno napięcie 230 V AC, jak i 24 V AC/DC.
• Jaki jest maksymalny czas opóźnienia? Urządzenie pozwala na ustawienie zwłoki aż do 576 godzin, co jest idealne dla procesów wymagających długotrwałych cykli.
• Czy styk wyjściowy jest odizolowany od zasilania? Tak, przekaźnik posiada pełną separację styku, co pozwala na sterowanie innym obwodem niż ten, z którego zasilane jest urządzenie.
• Ile miejsca zajmuje przekaźnik w rozdzielnicy? Urządzenie zajmuje szerokość jednego modułu, czyli dokładnie 18 mm.
