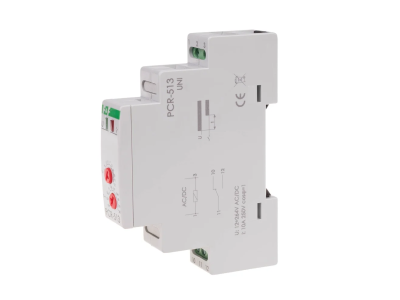

Przekaźnik czasowy rewersyjny PCR-513UNI styki 1NO/NC 12-264V na szynę DIN | PCR-513UNI F&F

Opis i Kluczowe Cechy

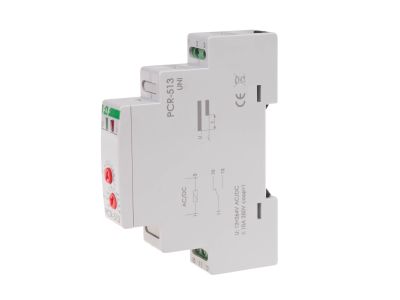

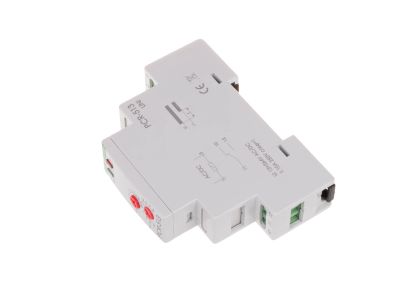

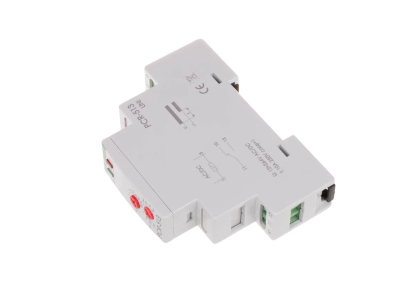

Przekaźnik czasowy rewersyjny PCR-513UNI marki F&F to zaawansowane urządzenie sterownicze zaprojektowane z myślą o precyzyjnym zarządzaniu czasem w układach automatyki. Kluczową cechą tego modelu jest jego uniwersalność zasilania – urządzenie pracuje w szerokim zakresie napięć od 12 do 264 V AC/DC, co eliminuje konieczność posiadania wielu wariantów sprzętu dla różnych standardów napięciowych. Przekaźnik realizuje funkcję opóźnionego załączenia, co pozwala na bezpieczny rozruch maszyn lub sekwencyjne uruchamianie odbiorników energii.

• Szeroki zakres czasowy: Możliwość regulacji czasu działania w imponującym przedziale od 0,1 sekundy aż do 576 godzin pozwala na dopasowanie urządzenia do najbardziej wymagających procesów technologicznych.
• Wysoka obciążalność: Element wykonawczy w postaci przekaźnika o maksymalnym prądzie obciążenia 10 A pozwala na bezpośrednie sterowanie mniejszymi odbiornikami bez konieczności stosowania dodatkowych styczników.

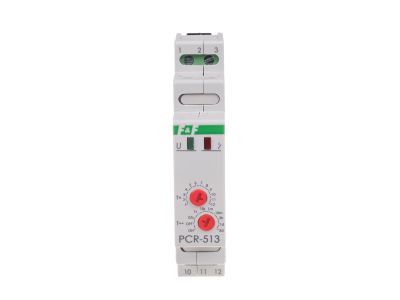

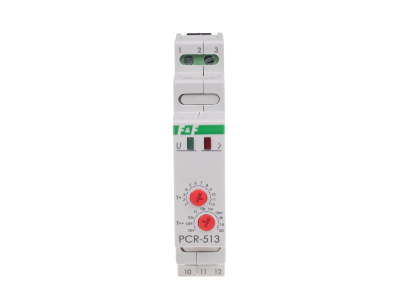

• Sygnalizacja optyczna: Wyposażenie w diody LED (zielona dla zasilania oraz czerwona dla stanu styku) umożliwia błyskawiczną diagnostykę pracy układu.
• Energooszczędność: Pobór mocy na poziomie zaledwie 0,8 W sprawia, że urządzenie jest ekonomiczne w eksploatacji ciągłej.

Zgodność z Normami

Urządzenie zostało zaprojektowane i wykonane zgodnie z europejskimi standardami dotyczącymi aparatury modułowej. Stopień ochrony IP20 gwarantuje bezpieczne użytkowanie wewnątrz rozdzielnic, chroniąc przed przypadkowym dotykiem części pod napięciem. Separacja galwaniczna między stykiem a układem zasilania podnosi poziom bezpieczeństwa instalacji i pozwala na sterowanie obwodami o innym potencjale niż napięcie zasilające przekaźnik.

Zastosowanie

Przekaźnik PCR-513UNI znajduje szerokie zastosowanie zarówno w sektorze przemysłowym, jak i w automatyce budynkowej. Jest idealnym rozwiązaniem do sterowania układami wentylacji (np. opóźnienie startu wentylatora po włączeniu oświetlenia), systemami ogrzewania, sygnalizacji świetlnej oraz dźwiękowej. Dzięki precyzyjnym nastawom czasu, świetnie sprawdza się w procesach technologicznych wymagających zachowania konkretnych interwałów czasowych między kolejnymi etapami pracy maszyn.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowany personel. Przekaźnik zajmuje szerokość jednego modułu (18 mm) i jest przystosowany do montażu na standardowej szynie DIN (TH-35). Przyłącze stanowią solidne zaciski śrubowe o przekroju znamionowym 2,5 mm², co pozwala na stabilne i pewne połączenie przewodów o różnych przekrojach. Podczas montażu należy zwrócić uwagę na zalecany moment dokręcający wynoszący 0,4 Nm, co zapobiega uszkodzeniu zacisków przy jednoczesnym zapewnieniu optymalnego styku elektrycznego. Urządzenie może pracować w szerokim zakresie temperatur od -25°C do 50°C.

FAQ

• Czy przekaźnik PCR-513UNI może pracować z napięciem 24V DC? Tak, dzięki uniwersalnemu układowi zasilania urządzenie pracuje poprawnie w zakresie od 12V do 264V, zarówno dla prądu zmiennego, jak i stałego.
• Jaka jest konfiguracja styków w tym modelu? Urządzenie posiada jeden styk przełączny (1 × NO/NC), co daje dużą elastyczność w projektowaniu logiki sterowania.
• Jak ustawić bardzo długi czas opóźnienia? Regulacja odbywa się za pomocą pokręteł na przednim panelu, które pozwalają na wybór zakresu czasowego oraz płynną nastawę wartości w obrębie tego zakresu, aż do 576 godzin.
