Przekaźnik czasowy rewersyjny PCR-513 styki 1NO/NC 230V AC na szynę DIN | PCR-513 F&F

Opis i Kluczowe Cechy

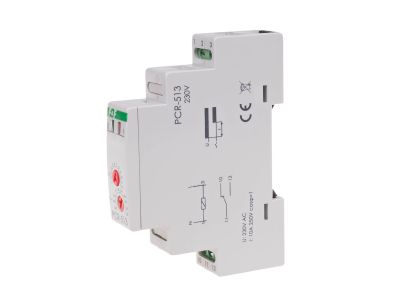

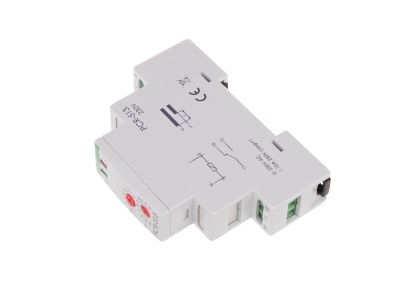

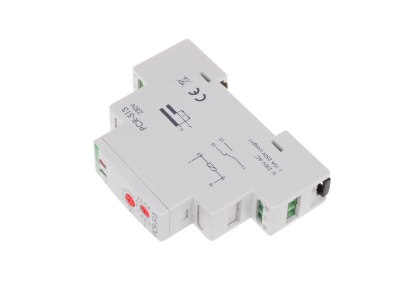

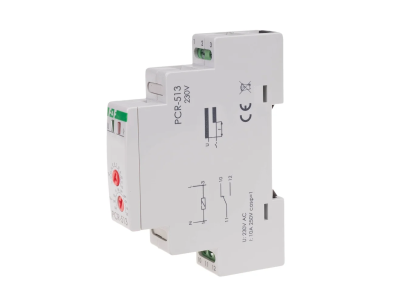

Przekaźnik czasowy rewersyjny PCR-513 marki F&F to zaawansowane urządzenie sterownicze zaprojektowane z myślą o precyzyjnym zarządzaniu czasem w układach automatyki. Urządzenie pracuje w trybie opóźnionego załączenia, co oznacza, że po podaniu napięcia zasilającego 230 V AC, odliczany jest nastawiony czas, po którym następuje przełączenie styku wykonawczego. Kluczowym atutem modelu PCR-513 jest niezwykle szeroki zakres regulacji czasu działania, obejmujący przedział od 0,1 sekundy aż do 576 godzin, co czyni go jednym z najbardziej uniwersalnych rozwiązań w swojej klasie.

• Wysoka obciążalność: Element wykonawczy w postaci przekaźnika pozwala na bezpieczne przełączanie prądów o natężeniu do 10 A, co jest wystarczające dla większości odbiorników w instalacjach budynkowych.
• Konfiguracja styków: Urządzenie posiada jeden styk przełączny (1 × NO/NC), co pozwala na elastyczne projektowanie logiki sterowania (załączanie lub rozłączanie obwodu po czasie).
• Separacja galwaniczna: Zastosowana separacja styku zwiększa bezpieczeństwo instalacji oraz pozwala na separowanie obwodów sterowania od obwodów wykonawczych.

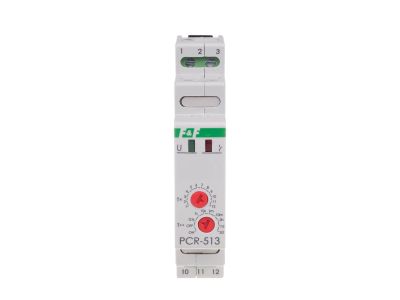

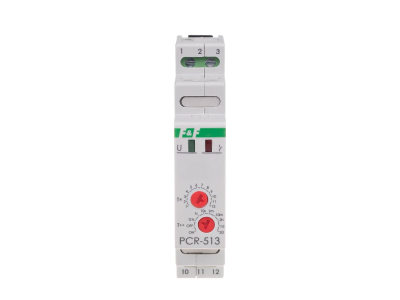

• Diagnostyka LED: Panel czołowy wyposażony jest w dwie diody sygnalizacyjne – zielona LED informuje o obecności napięcia zasilania, natomiast czerwona LED wskazuje aktualny stan styku wykonawczego.
• Energooszczędność: Pobór mocy na poziomie zaledwie 0,8 W minimalizuje straty energii w rozdzielnicy.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami bezpieczeństwa i kompatybilności elektromagnetycznej obowiązującymi w Unii Europejskiej. Stopień ochrony IP20 gwarantuje bezpieczne użytkowanie wewnątrz obudów i rozdzielnic, chroniąc przed przypadkowym dotknięciem części pod napięciem. Urządzenie przystosowane jest do pracy w szerokim zakresie temperatur od -25°C do +50°C, co potwierdza jego niezawodność w trudnych warunkach przemysłowych.

Zastosowanie

Przekaźnik PCR-513 znajduje szerokie zastosowanie zarówno w automatyce domowej, jak i przemysłowej. Jest idealnym rozwiązaniem do:

• Układów wentylacji: Opóźnianie startu wentylatorów w celu uniknięcia nagłych skoków obciążenia sieci.
• Systemów grzewczych: Sterowanie czasem pracy pomp obiegowych lub grzałek.
• Oświetlenia: Realizacja funkcji czasowego wyłączania oświetlenia na klatkach schodowych lub w halach magazynowych.
• Sygnalizacji: Sterowanie czasem trwania sygnałów dźwiękowych lub świetlnych w systemach ostrzegawczych.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka. Przekaźnik PCR-513 jest przystosowany do montażu na standardowej szynie DIN (TH-35), zajmując szerokość tylko jednego modułu (18 mm), co pozwala na znaczną oszczędność miejsca w rozdzielnicy. Przyłącze elektryczne realizowane jest za pomocą zacisków śrubowych o przekroju znamionowym 2,5 mm², co zapewnia stabilne i pewne połączenie przewodów. Podczas montażu należy zwrócić szczególną uwagę na moment dokręcający śruby, który powinien wynosić 0,4 Nm, aby uniknąć uszkodzenia zacisku przy jednoczesnym zapewnieniu optymalnego styku elektrycznego.

FAQ

Czy przekaźnik PCR-513 zapamiętuje stan po zaniku napięcia?
Urządzenie po zaniku i powrocie napięcia zasilającego rozpoczyna cykl pracy od nowa, zgodnie z ustawioną funkcją opóźnionego załączenia.

Jak ustawić czas działania?
Regulacja czasu odbywa się za pomocą pokręteł umieszczonych na panelu przednim, które pozwalają na wybór zakresu czasowego oraz płynną nastawę wartości wewnątrz tego zakresu.

Czy mogę podłączyć bezpośrednio silnik do tego przekaźnika?
Tak, o ile prąd rozruchowy i znamionowy silnika nie przekracza 10 A. W przypadku większych obciążeń indukcyjnych zaleca się zastosowanie dodatkowego stycznika.
